Premier engrenage
Que sont les engrenages ?
Les engrenages transmettent un mouvement. Ils sont liés les uns aux autres par leurs dents. Une roue entraîne l'autre, qui à son tour entraîne la suivante.
Qu'advient-il du sens de rotation lorsque deux engrenages s’engrènent ?

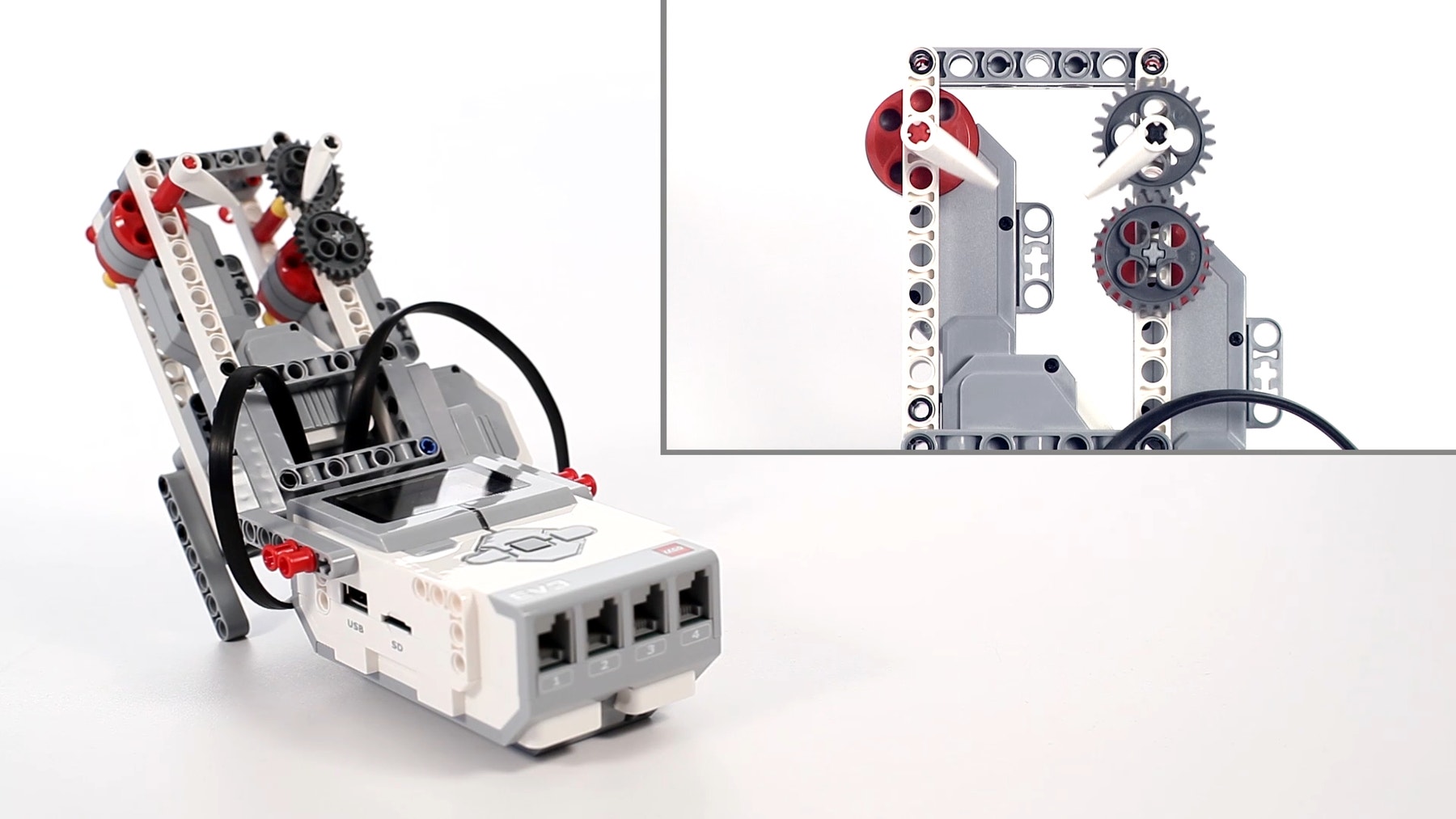

Construisez ce *modèle d’engrenage*.
Il vous permettra d’explorer les principes fondamentaux des engrenages.
Effectuez un test.
Placez le modèle sur une surface solide et plane. Assurez-vous que le repère de l’engrenage et le repère du moteur de référence pointent vers le haut. Exécutez le programme et suivez le repère de l'engrenage pour compter le nombre de rotations. N’oubliez pas également d'observer son sens de rotation.
Le moteur de référence effectue-t-il une rotation complète, et les deux moteurs cessent-ils de tourner en même temps ?
Consignez vos résultats.
Consignez le numéro de l'expérience, la mention multiplication ou démultiplication, le rapport de transmission, votre prédiction de ce qui va se passer, le nombre de rotations observé et le sens de rotation dans un tableau de test. Assurez-vous de laisser suffisamment d'espace pour pouvoir consigner d'autres observations.
Effectuez l'expérience à l'aide de la combinaison d'engrenages par défaut, puis répétez-la pour chacune des autres options indiquées à la rubrique « Conseil » ci-dessous.
Combinaisons d’engrenages

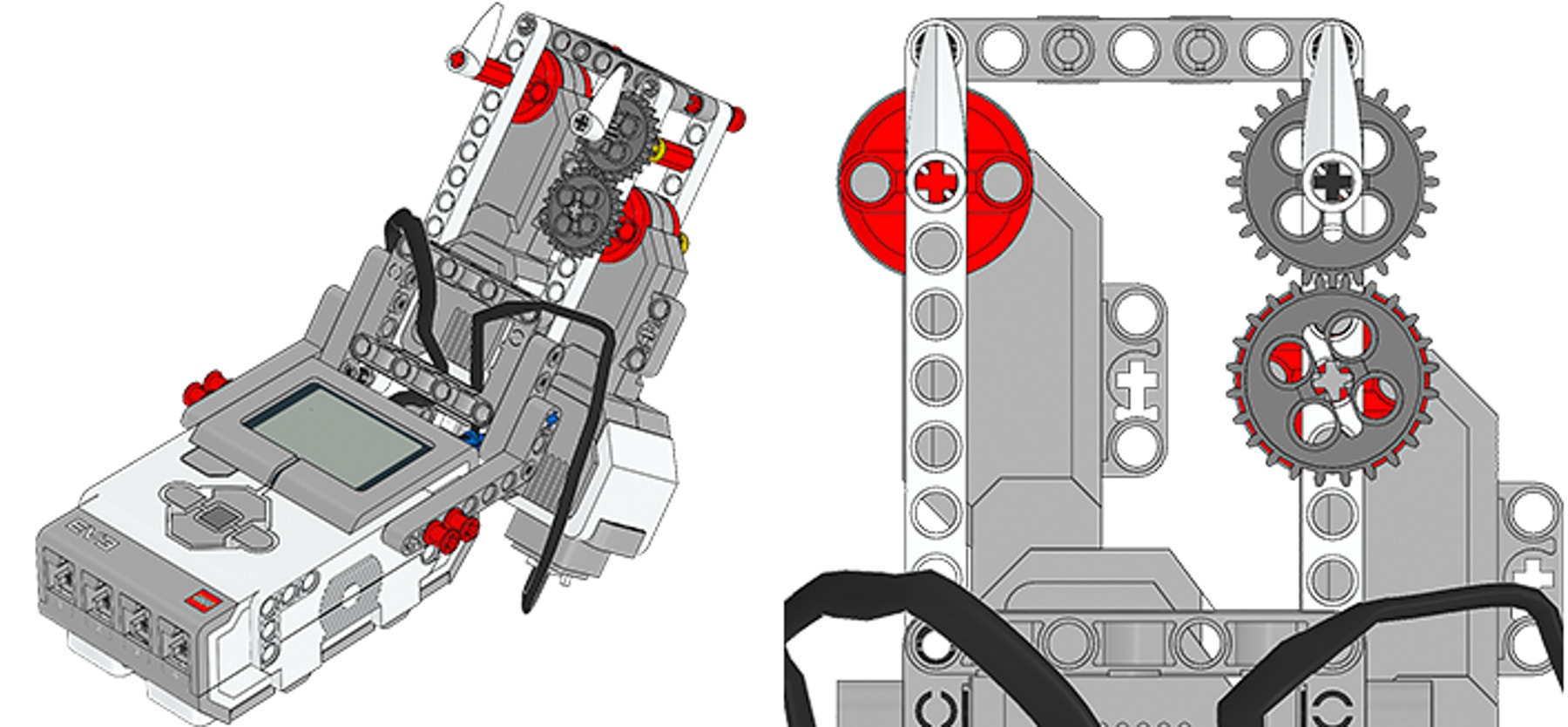

Voici la combinaison d’engrenages par défaut, que vous devrez modifier :

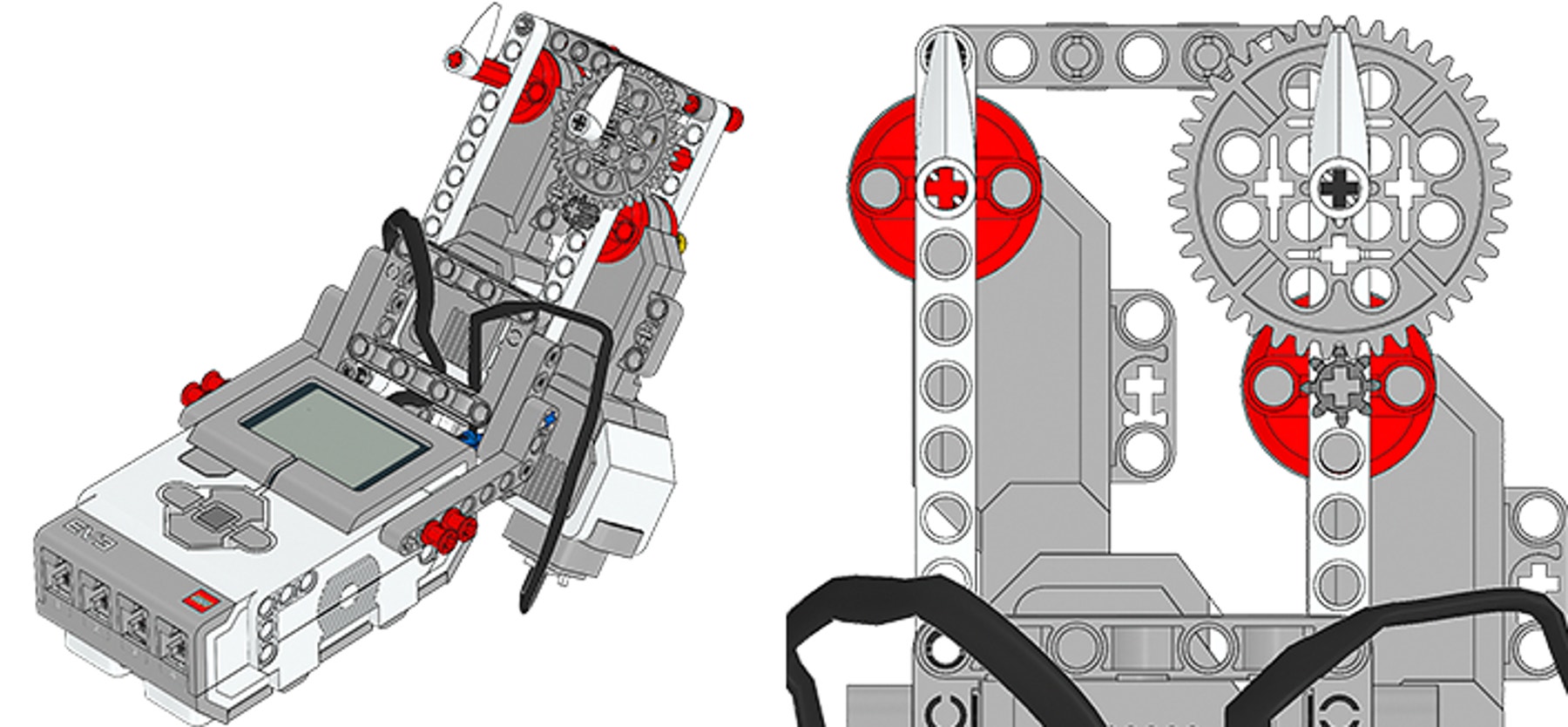

Construisez la deuxième combinaison à l'aide d'un grand et d'un petit engrenage :

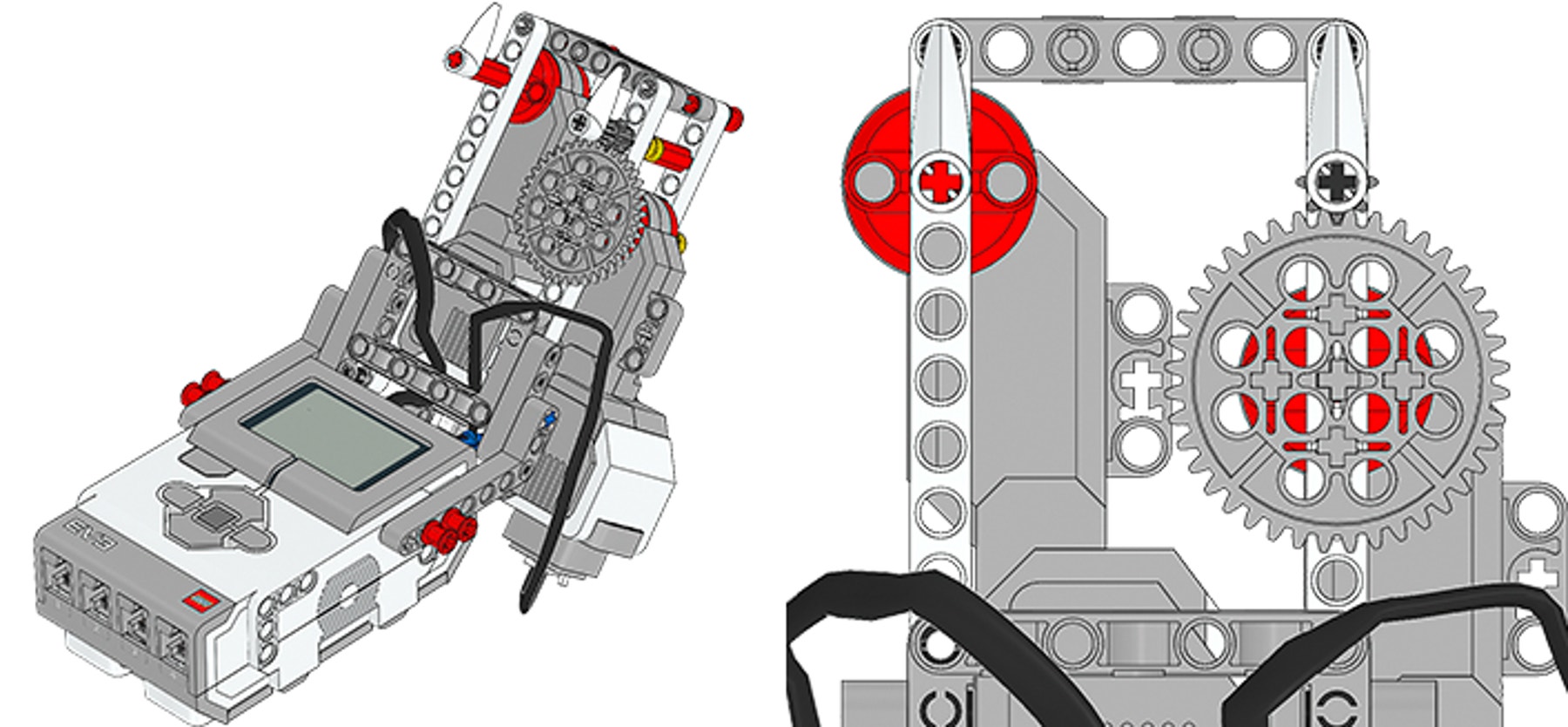

Construisez la troisième combinaison à l’aide des mêmes engrenages :

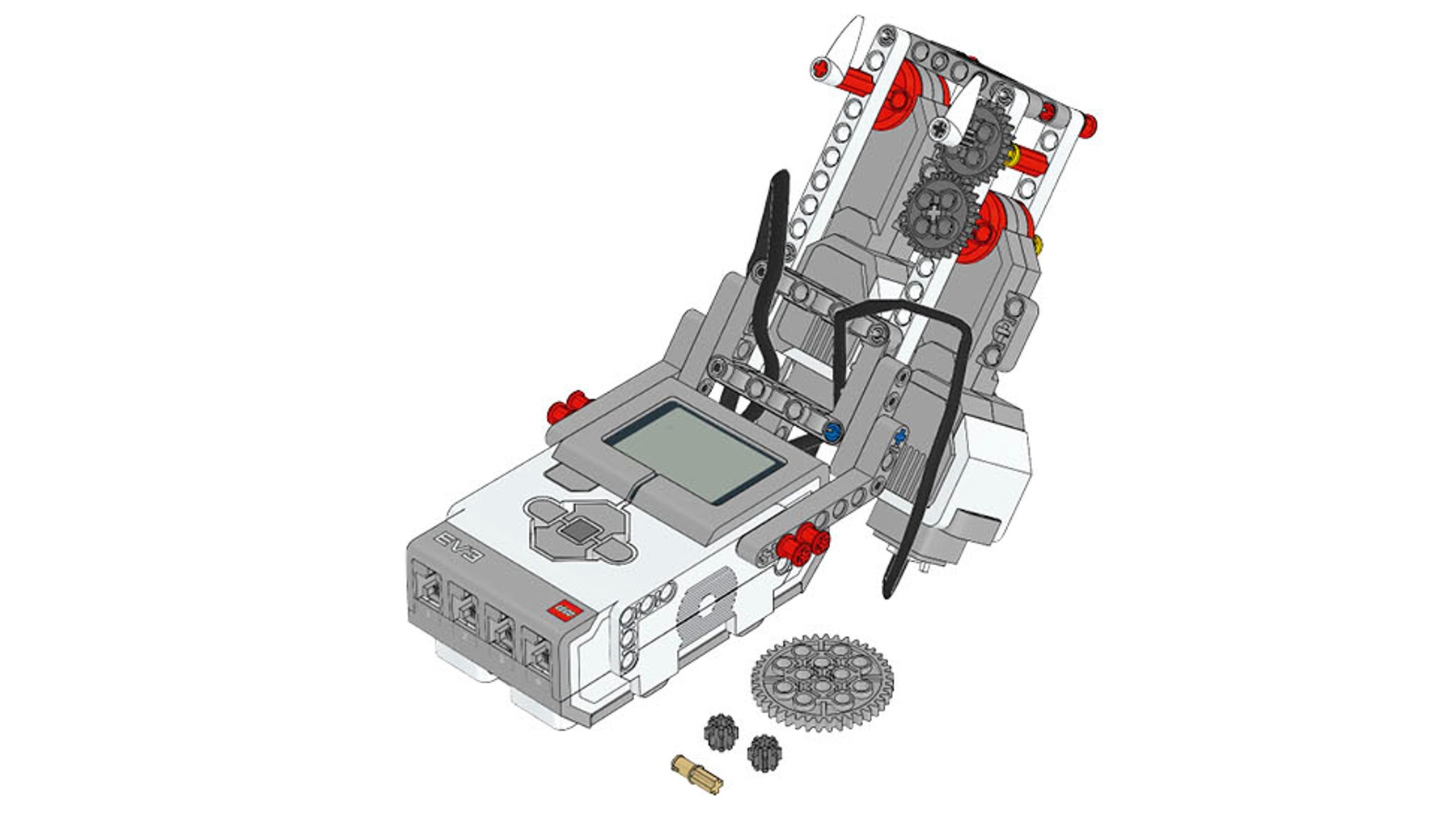

Enfin, construisez la quatrième combinaison à l'aide de trois engrenages, dont un engrenage intermédiaire :
Synthétisez vos résultats.
Examinez vos mesures pour chaque combinaison d'engrenages, afin de déterminer de quelle façon le système d’engrenages est lié au sens de rotation et au nombre de rotations du repère de l'engrenage.
Dans quelle mesure vos prédictions correspondent-elles à vos observations en termes de sens et de vitesse de rotation ? Est-ce que quelque chose vous a surpris ?
Comment cela s’est-il passé ?
Qu’avez-vous réussi ? Qu’auriez-vous pu mieux faire ?
Excellent ! Vous disposez désormais des connaissances de base sur les configurations d’engrenages simples. Préparons-nous pour la prochaine leçon !
