Set de base MINDSTORMS EV3

Déplacement selon une courbe

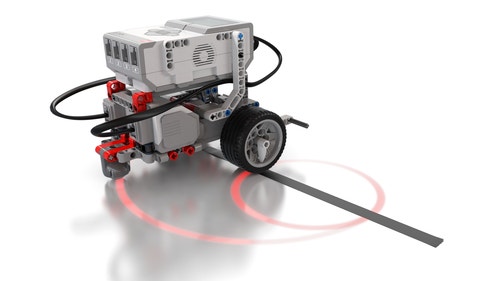

Utilisez le bloc Déplacement et direction pour diriger la base motrice.

0 à 30 min.
Débutant
Niveaux 6-8
curved-move-connect

Construire

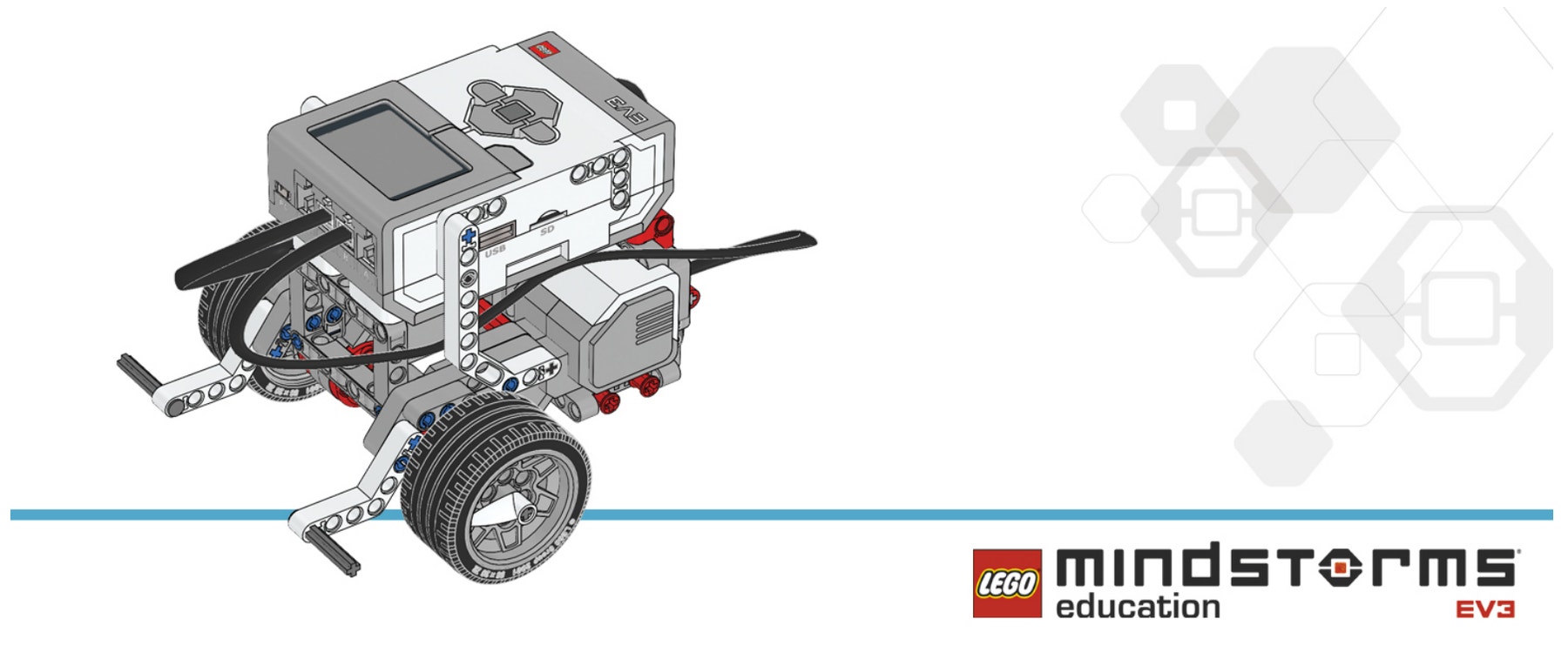

Construisez le modèle de la base motrice.

ev3-robot-driving-base

Tester

Reproduisez le programme présenté, puis téléchargez-le et exécutez-le pour le tester.

Conseils
Utilisez les pointeurs fixés aux roues pour mieux comprendre la relation entre la rotation du moteur et de la base motrice.
Les étudiants considèrent souvent qu'une rotation du moteur de 90 degrés équivaut à une rotation de la base motrice de 90 degrés.
Notez que l'écartement des roues motrices a une incidence sur le rayon de braquage.

curved-move

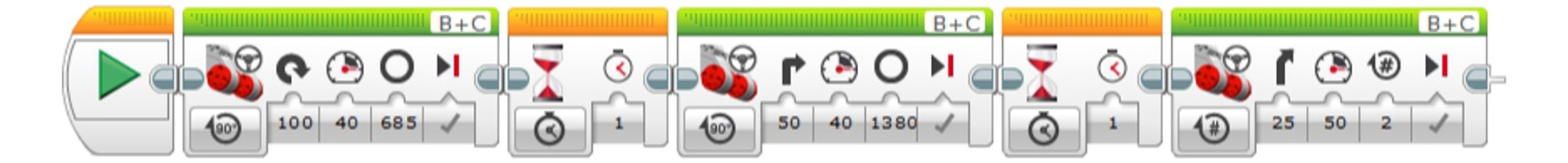

Récapitulatif du programme

Démarrer
Déplacement et direction – Degrés[685], Direction[100]
Attendre – Durée[1 s]
Déplacement et direction – Degrés[1380], Direction[50]
Attendre – Durée[1 s]
Déplacement et direction – Rotations[2], Direction[25]

Modifier

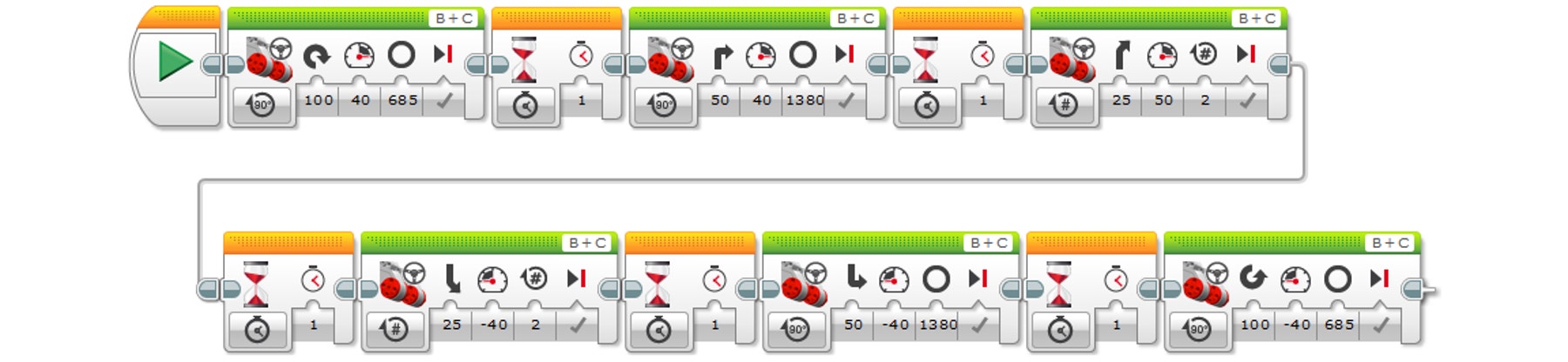

À vous de jouer ! Ajoutez trois nouveaux blocs Déplacement et direction à votre programme de façon à ce que la base motrice revienne à sa position de départ.

curved-move2

Et ensuite?

ModifyIt_0

Support pour l’enseignant

Les élèves vont:
Utilisez le bloc Déplacement et direction pour diriger la base motrice.

Set de base LEGO MINDSTORMS EV3
EV3 Lab ou EV3 Programming
