初めてのギア

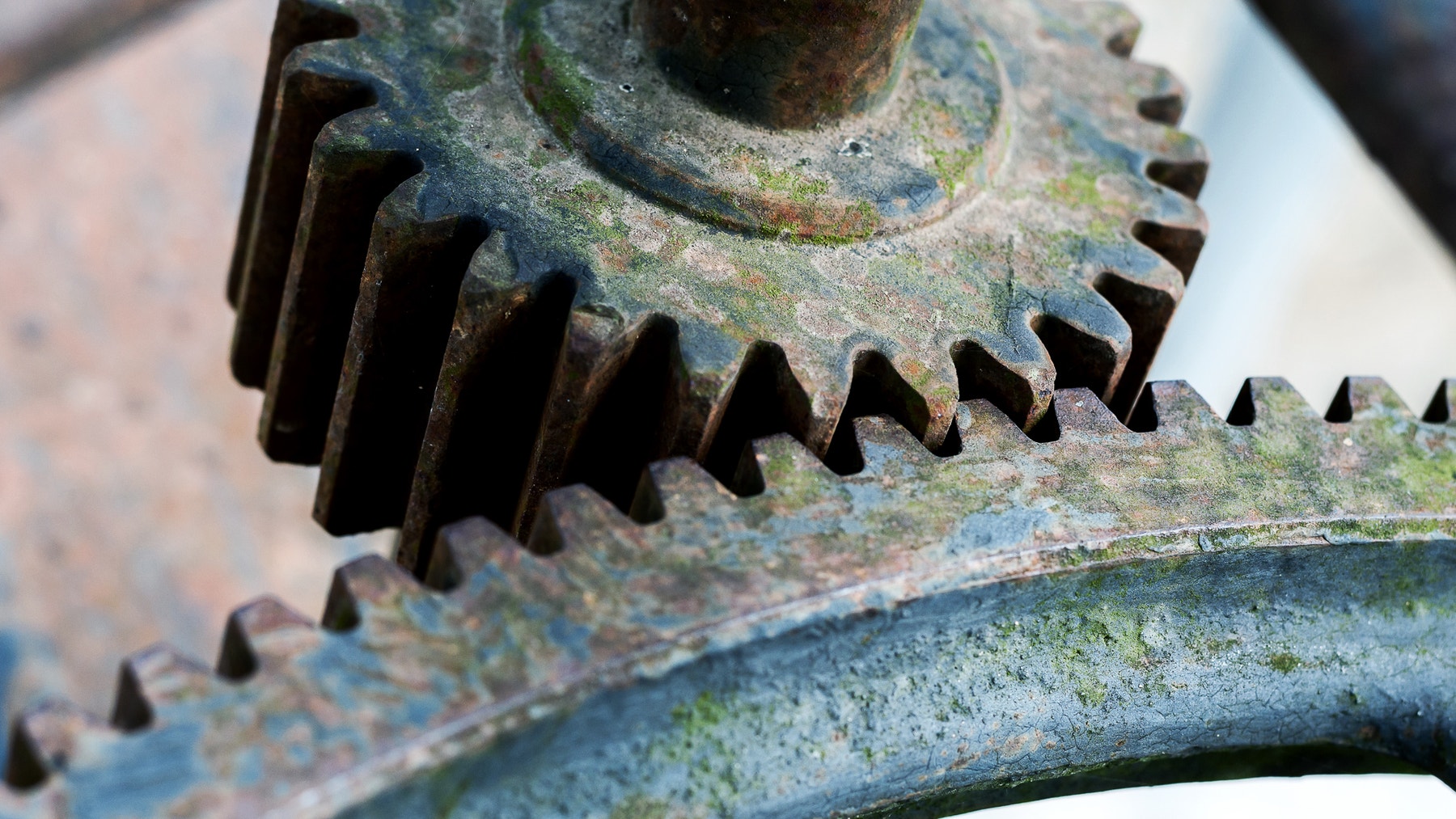

ギアは運動を伝達する部品です。互いの歯をかみ合わせることで連結されています。1つのギアが別のギアを動かし、そのギアがさらに別のギアを動かします。

2つのギアを使うと回転方向はどうなるでしょうか？

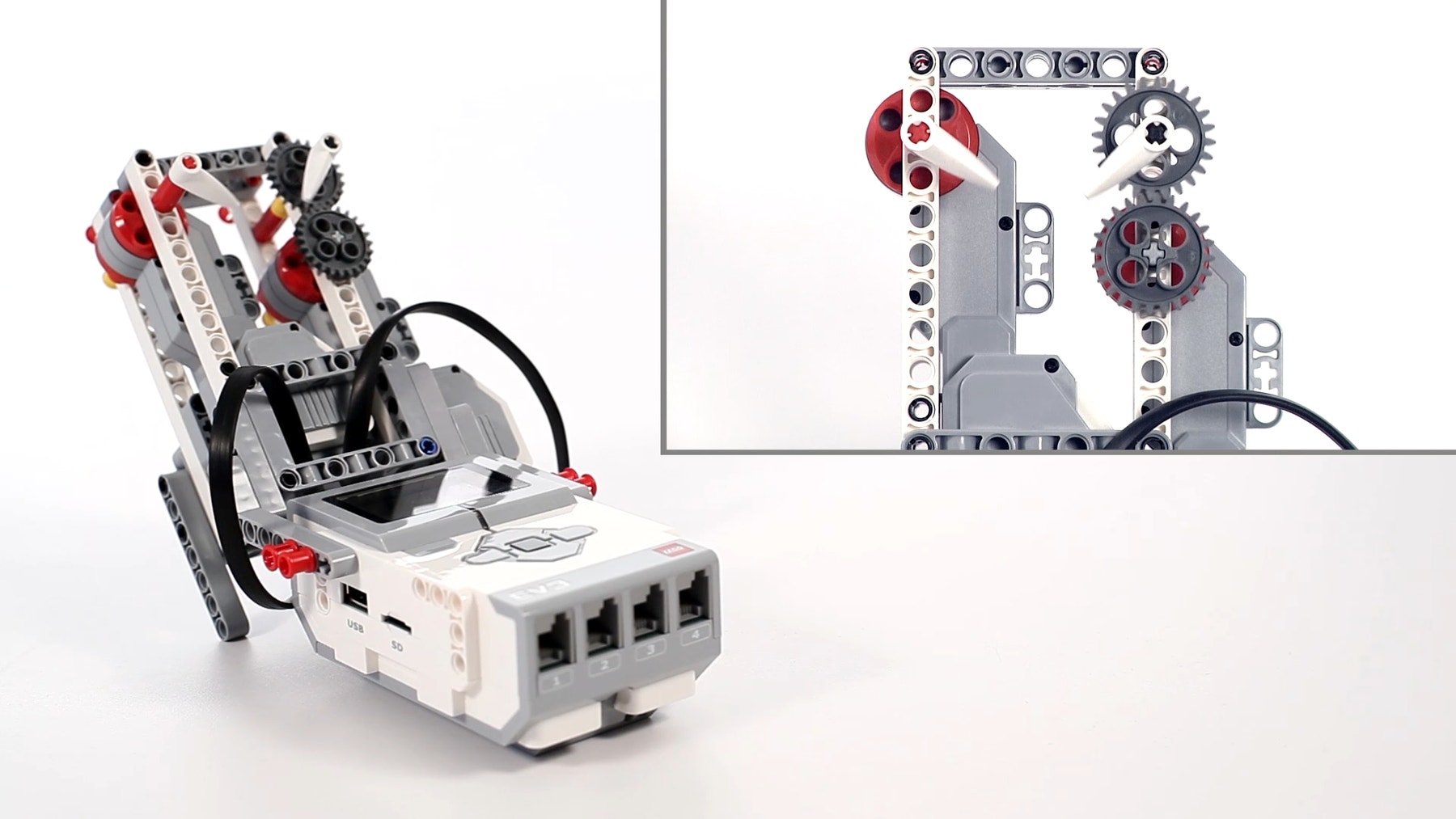

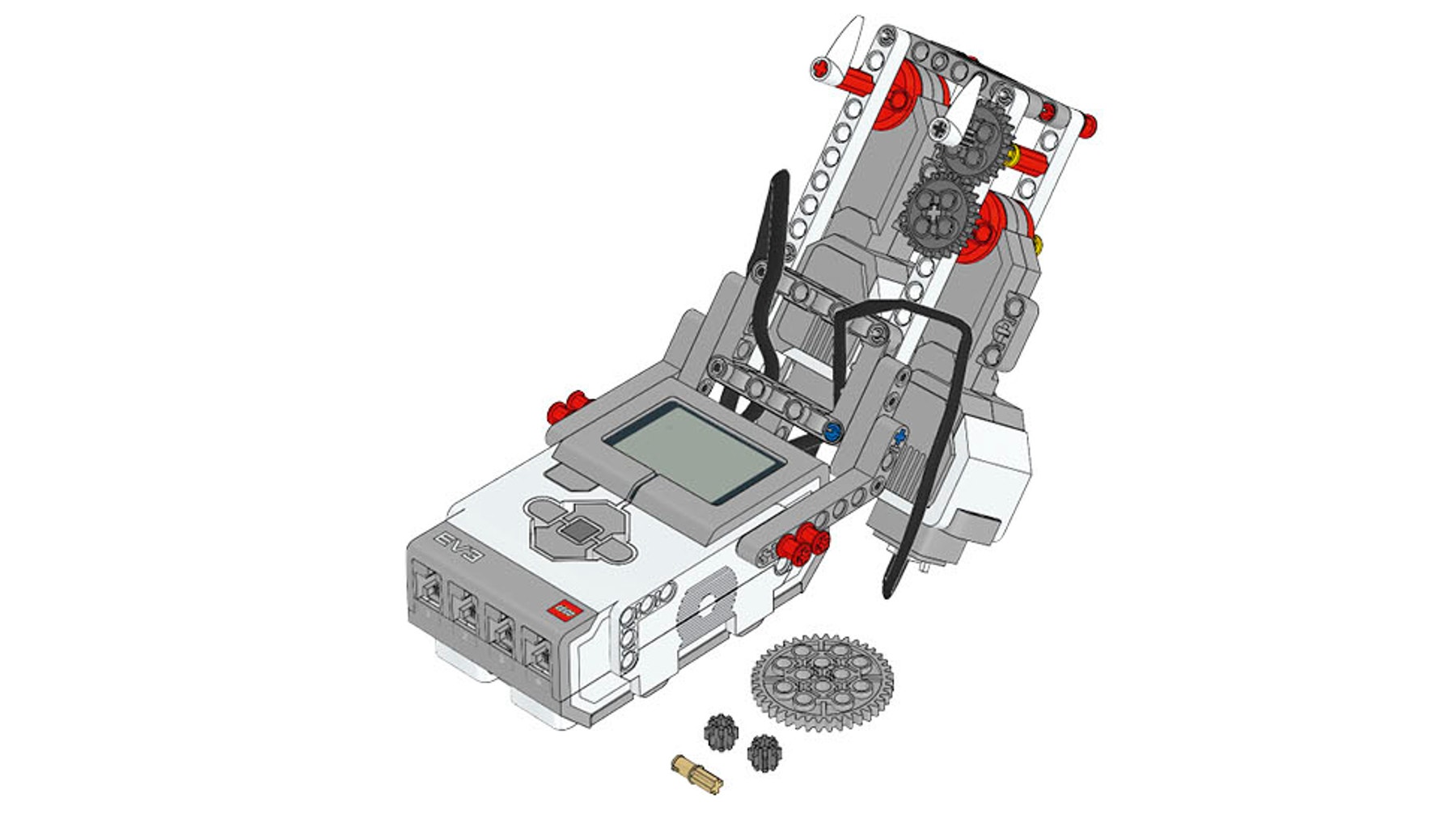

このモデルを使ってギアの基礎を学びます。

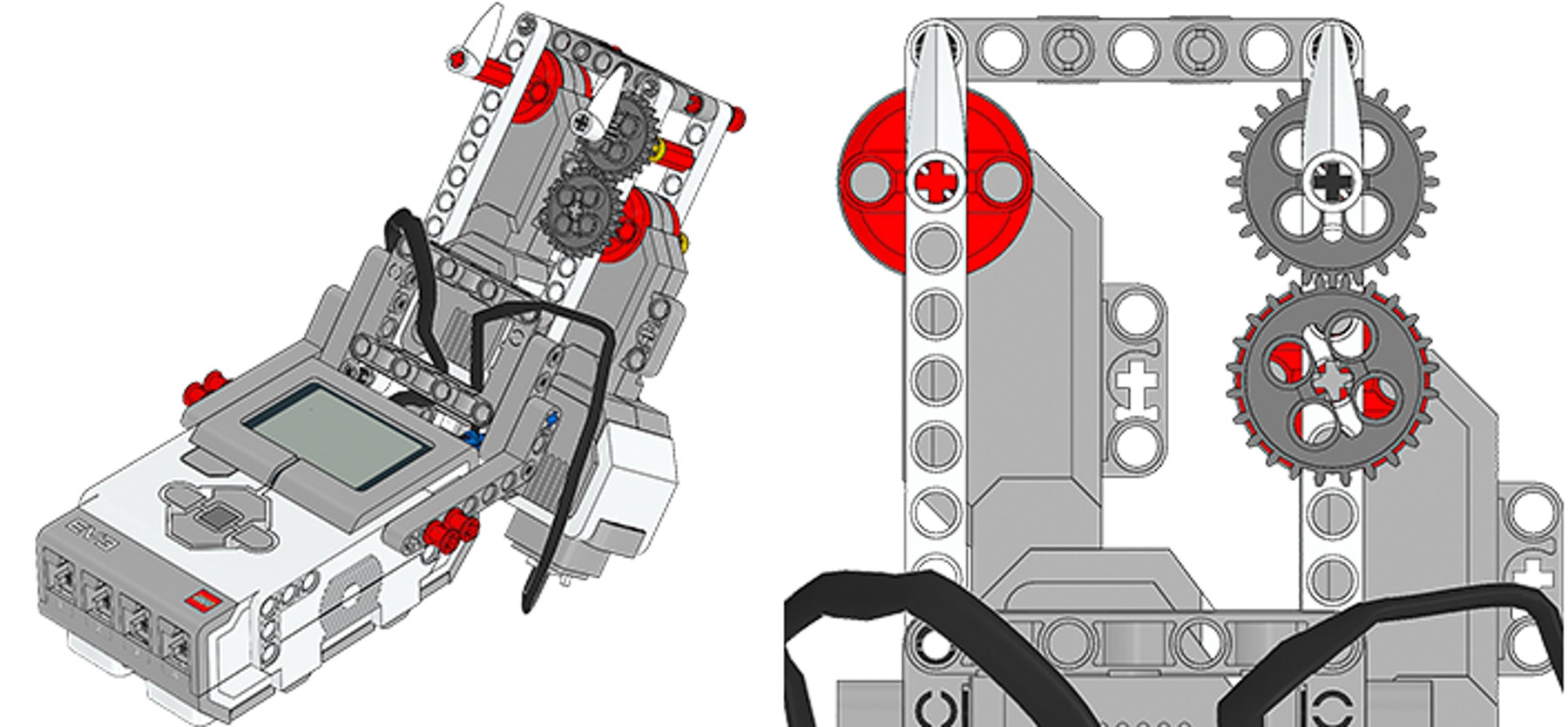

モデルを水平で安定した場所に置きます。ギア上の針とモーター上の針の両方が上を向いていることを確認してください。プログラムを実行し、ギア上の針に注意しながら回転数を数えます。この際、回転方向も確認してください。

参照モーターが1回転し、両方のモーターが同時に回転を停止しますか？

実験の回数、加速・減速のどちらか、ギア比、結果予測、観察した回転数と回転方向をチェック表に記録します。そのほかに気づいた点も記入できるよう、十分なスペースを空けておきます。

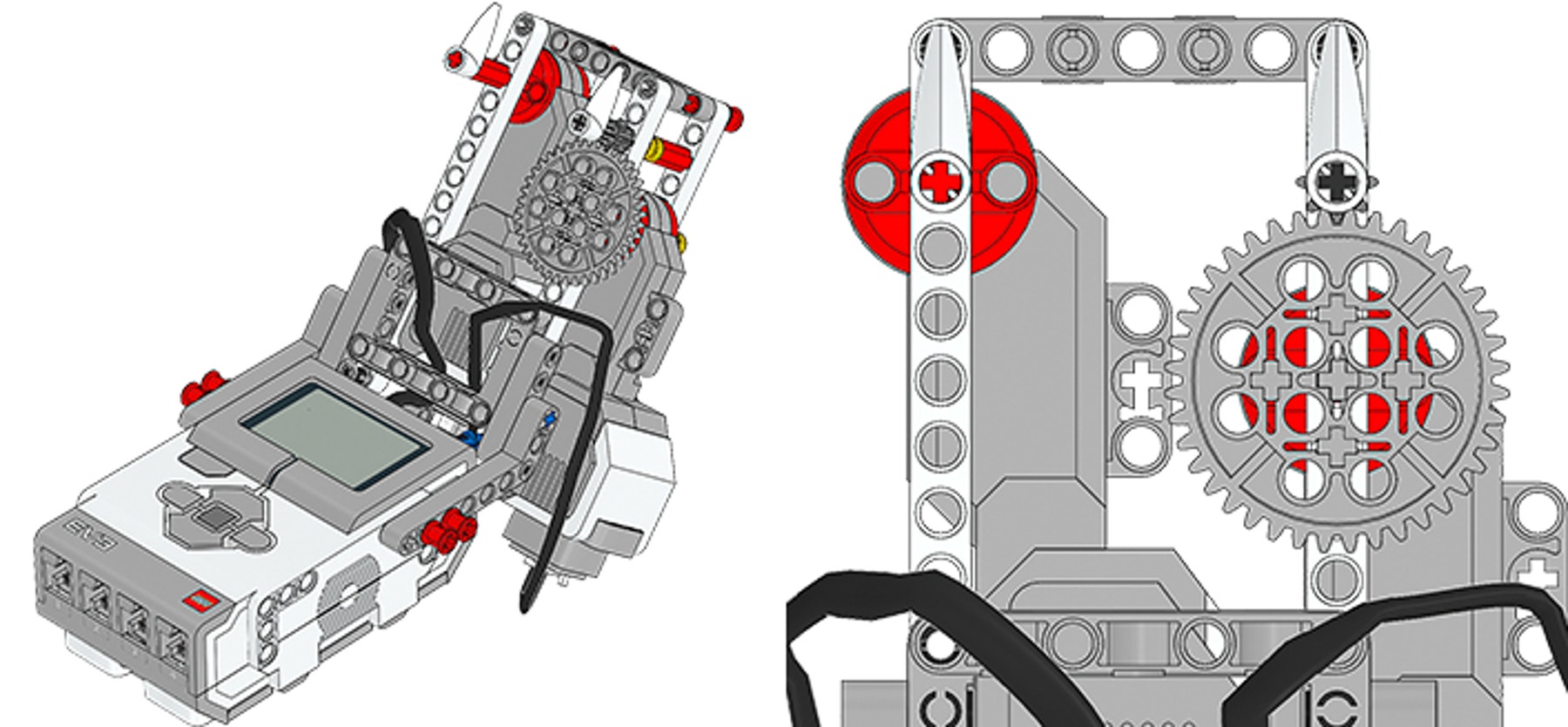

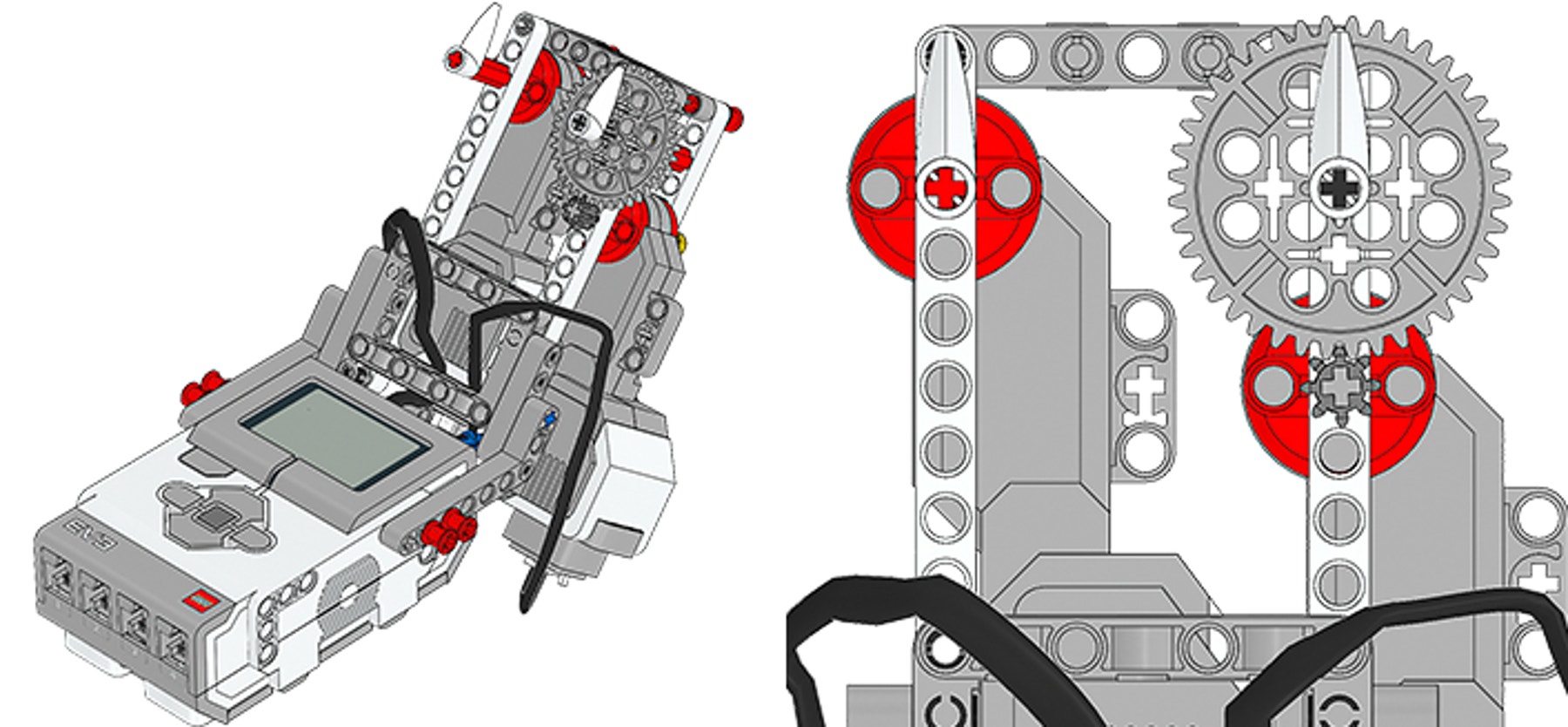

基本のギア構造を使って実験を行ってから、下の「ヒント」に記載されるすべてのギア構造バリエーションに対して同じように実験を繰り返します。

ギア構造の各バリエーションの測定結果を使って、ギアの組み合わせが、ギア上の針の回転方向と回転数にどのように関係しているかを分析しましょう。

予測した回転方向と回転速度は、実際の観察結果と比較してどうでしたか？何か驚いたことはありましたか？

うまくできたのはどれですか？もっとうまくできたかもしれないことはありますか？

よくできました！これで、基本的なギア構造の基礎知識を身につけることができました。それでは次のレッスンに進みましょう！
