EV3 アプリ におけるBluetooth接続 について

EV3アプリでは、 デバイス と EV3 ブロックとの Bluetooth 接続を次の3箇所から始めることができます。(前提としてEV3ブロック本体の設定から『Bluetooth』欄にチェックを入れ、その中の『Visibility』と『Bluetooth』(iPadの場合は『iPhone/iPad/iPod』も)にチェックを入れておいてください。詳細は下記トラブルシューティングを参照ください。):

EV3 Bluetooth connection icons

  1. 開始ブロック (プログラミング キャンバス上)
  2. 「インテリジェント ブロックが接続されていません」アイコン (プログラミングキャンバスの右上)
  3. 「利用できるブロック」ボタン (ハードウェアのページ)

上記のいずれかをクリックすると、接続方法を記載した「EV3 ブロックを接続する」ダイアログボックスが表示されます。青い「接続」ボタンをクリックすると、選択する画面が現れます。こちらが表示されている間、デバイス は、利用可能な EV3 ブロックを検索しています。お使いのデバイスを初めて EV3 ブロックに接続する場合、この手順には少々時間がかかることがあります。画面を閉じないでください。接続するEV3 ブロックの名前が表示されたら、タップし、さらに「ペアリングする」をタップします。(EV3ブロック上でも「Connect?」と表示されたらチェックマークを選択し承諾します)EV3ブロックのモニター左上にBluetoothのマーク、アプリのプログラミング画面右下ポートビューにセンサー値が表示されたら接続成功です。



トラブルシューティング - iPad

EV3 ブロックが「アクセサリを選択」画面に表示されない場合、EV3ブロック本体の設定からBluetooth欄、および下図のようにその中の全てにチェックが付けられていることを再度ご確認ください。

iPadにおいて、確認後も EV3 ブロックが「アクセサリを選択」画面に表示されない場合、次の手順に従って、iPad の設定メニューから EV3 ブロックを iPad に接続してください。

  1. 設定 >> Bluetooth を開きます
  2. Bluetooth がオンになっていることを確認し、iPad が EV3 ブロックを検出し、「自分のデバイス」に接続したい EV3 ブロックの名前が表示されるまで待ちます。
  3. 接続したいEV3 ブロックの名前を選択してください
  4. お使いの EV3 ブロックでペアリングを確認します(EV3ブロック上でも「Connect?」と表示されたらチェックマークを選択し承諾します)
  5. 数秒後、iPad と EV3 ブロックと の接続が確立されます。

EV3 プログラミングアプリに戻ってプログラミングを開始することができます。

EV3 screen showing Bluetooth enabled.





トラブルシューティング - Windows10

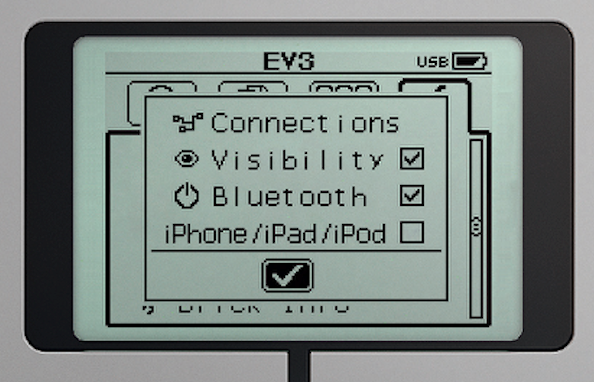

EV3 ブロックが「EV3ブロックを選択」画面に表示されない場合、EV3ブロック本体の設定からBluetooth欄、および下図のようにその中の iPhone/iPad/iPod 以外にチェックが付けられていることを再度ご確認ください。

確認後も EV3 ブロックが「EV3ブロックを選択」画面に表示されない場合、次の手順に従って、デバイスから EV3 ブロックを接続してください。

  1. 設定 >> デバイス>>Bluetoothとその他のデバイス を開きます
  2. Bluetooth がオンになっていることを確認し、「Bluetoothとその他のデバイスを追加する」をタップします。デバイスが EV3 ブロックを検出し、接続したい EV3 ブロックの名前が表示されるまで待ちます。少々時間がかかることがあります。
  3. 接続したいEV3 ブロックの名前をタップしてください
  4. EV3ブロック上で「Connect?」画面が表示されますので、チェックマークを選択し承諾します。その後 PASSKEY画面(PASSKEYのデフォルトは1234)が表示されます。こちらも承諾し、PASSKEYをデバイス側で入力して「接続」をタップします。

EV3 プログラミングアプリに戻り、冒頭の3箇所のいずれかをタップして、「利用できるインテリジェントブロック」画面から接続したいEV3ブロックの名前を選択してください。

接続に問題がある場合は、デバイスの設定から「その他のデバイス」から接続したいEV3ブロックの名前を見つけ、デバイスの削除を行い、上記2からやり直してください。







トラブルシューティング - Android

EV3 ブロックが「EV3ブロックを選択」画面に表示されない場合、EV3ブロック本体の設定からBluetooth欄、および下図のようにその中の iPhone/iPad/iPod 以外にチェックが付けられていることを再度ご確認ください。

確認後も EV3 ブロックが「EV3ブロックを選択」画面に表示されない場合、次の手順に従って、デバイスから EV3 ブロックを接続してください。
確認後も EV3 ブロックが「EV3ブロックを選択」画面に表示されない場合、次の手順に従って、デバイスから EV3 ブロックを接続してください。

  1. 設定 >> Bluetooth>>利用可能なデバイスを開きます
  2. Bluetooth がオンになっていることを確認し、タブレットが EV3 ブロックを検出し、「自分のデバイス」に接続したい EV3 ブロックの名前が表示されるまで待ちます。
  3. 接続したいEV3 ブロックの名前を選択しタップしてください
  4. 「Bluetoothペアリングリクエスト」の画面が出てきますので、EV3ブロック側で表示されているPASSKEY画面のPASSKEY(デフォルトは1234)をデバイス側で入力します。「OK」をタップすると、数秒後、タブレットと EV3 ブロックと の接続が確立されます。

CONNECTED >> Paired

EV3 プログラミングアプリに戻ってプログラミングを開始することができます。
