Eerste tandwiel
Wat zijn tandwielen?
Tandwielen zetten beweging over. Ze grijpen in elkaar via hun tanden. Eén wiel drijft een ander aan, dat op zijn beurt dan weer gebruikt kan worden om nog een ander wiel aan te drijven.
Wat gebeurt er met de draairichting wanneer twee tandwielen in elkaar grijpen?

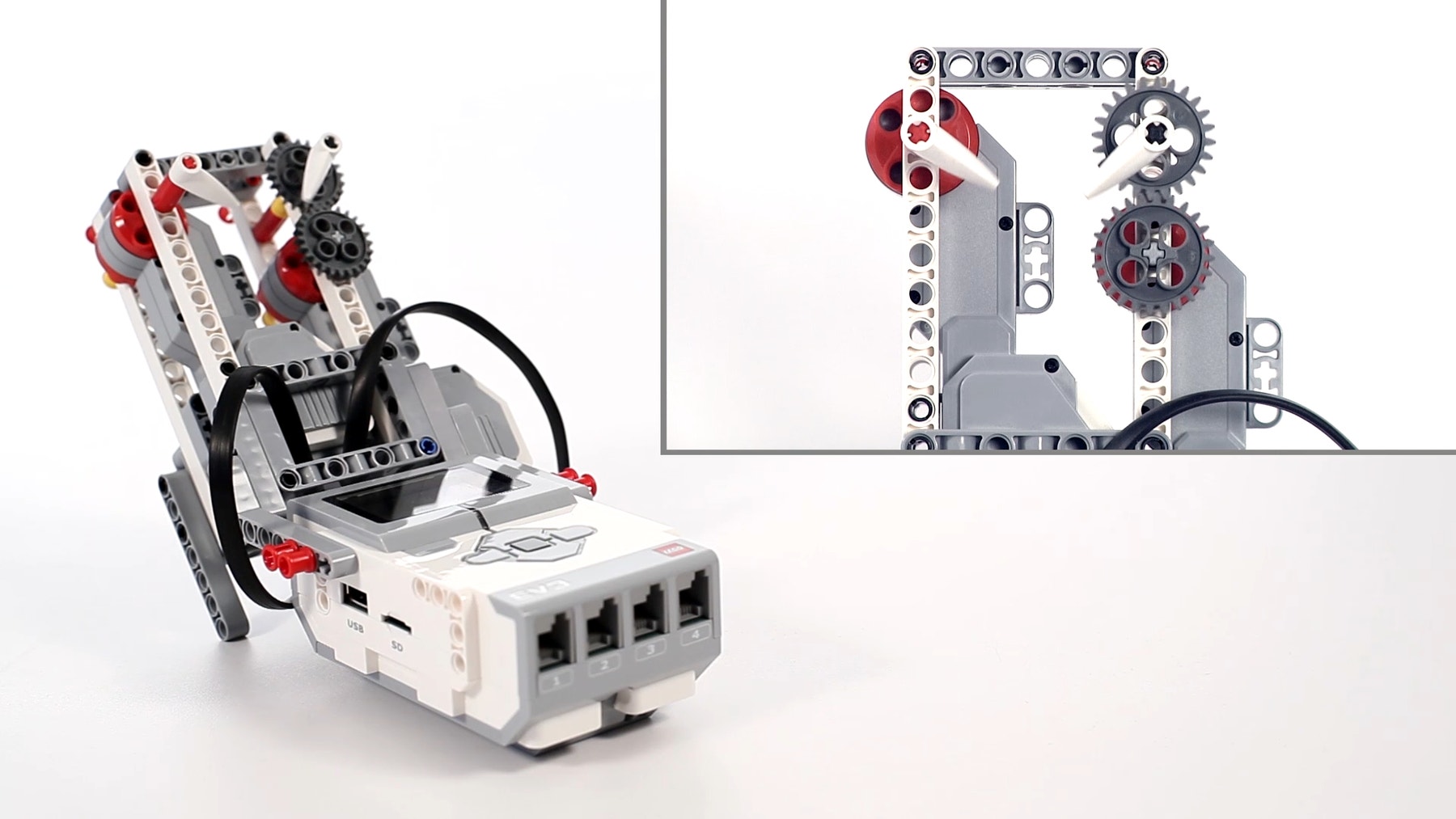

Bouw dit *tandwielmodel*.
Zo doe je basiskennis van tandwielen op.
Test hem.
Plaats het model op een stabiele en vlakke ondergrond. Zorg ervoor dat zowel de versnellingswijzer als de referentiemotorwijzer omhoog wijzen. Voer het programma uit en tel het aantal rotaties dat de versnellingswijzer maakt. Bekijk de draairichting.
Maakt de referentiemotor een volledige rotatie en stoppen beide motoren tegelijk met draaien?
Je resultaten noteren.
Noteer in een tabel het experimentnummer, de overbrengingsverhouding, het aantal waargenomen rotaties, de draairichting, of je hebt opgeschakeld of teruggeschakeld en wat je verwacht dat zal gebeuren. Zorg ervoor dat er voldoende ruimte overblijft om nog andere waarnemingen te noteren.
Voer het experiment uit met de standaardoverbrenging en herhaal het experiment vervolgens met de andere overbrengingsopties in het gedeelte 'Tip' hieronder.
Tandwielen wijzigen

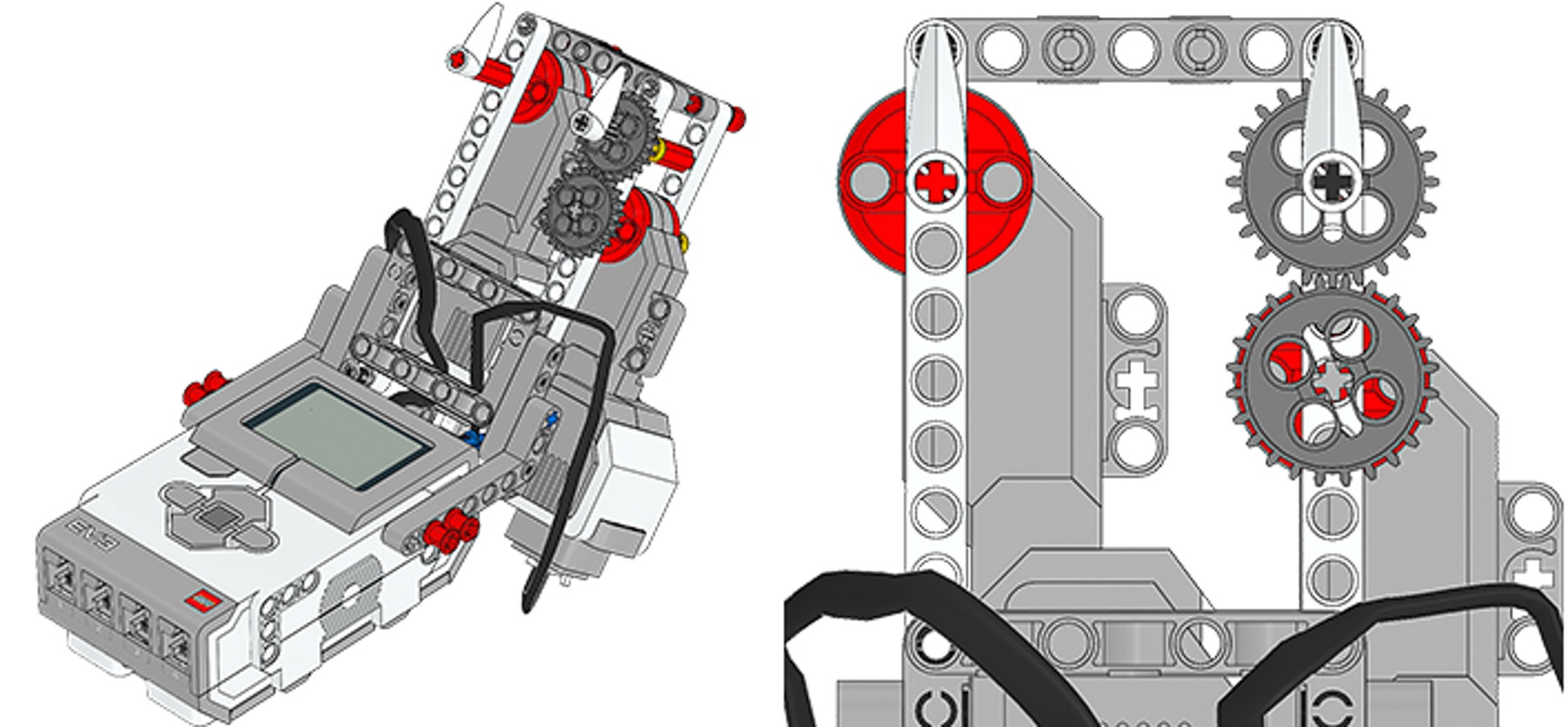

Dit is de standaardoverbrenging; deze moet je verwijderen:

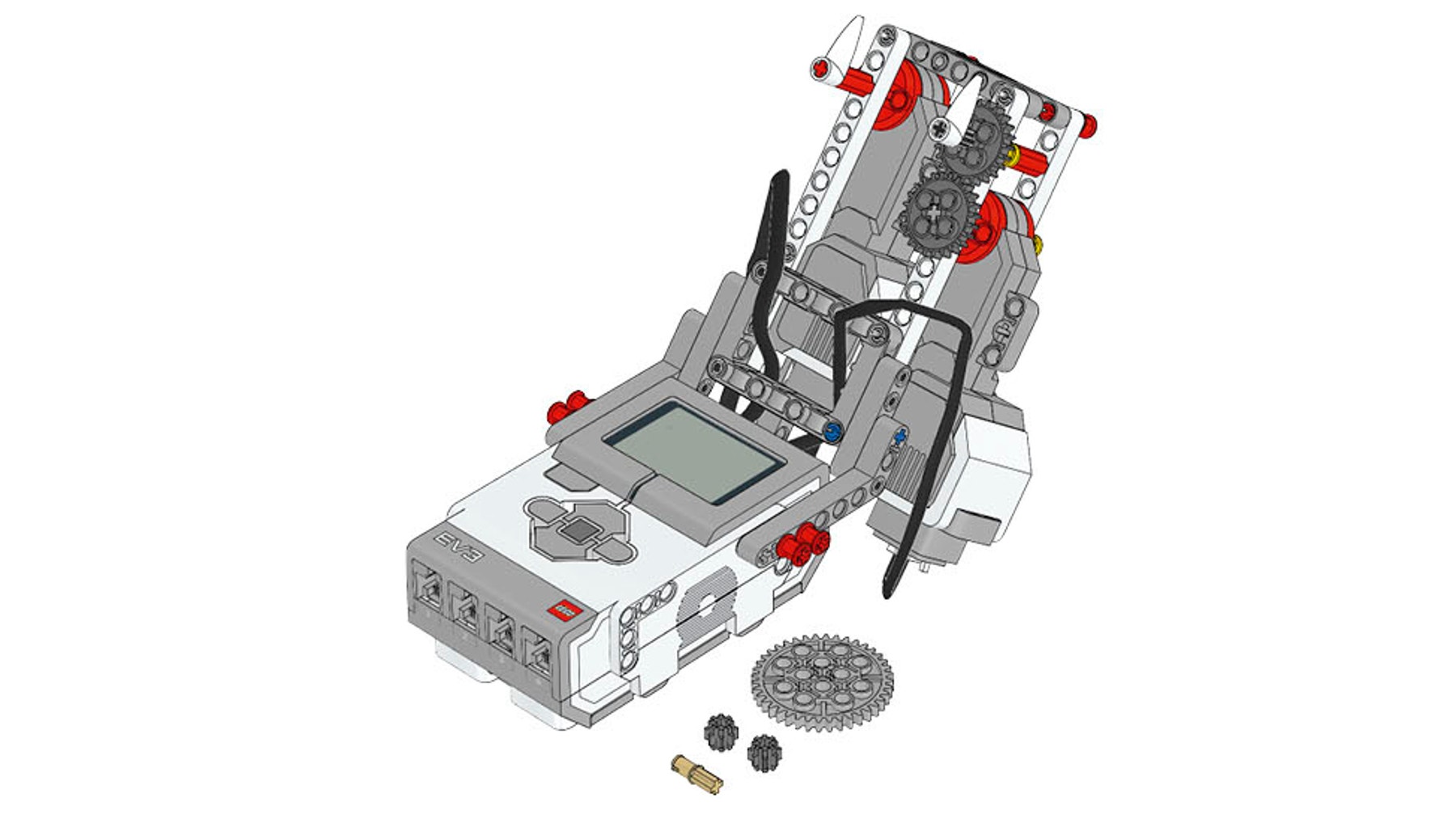

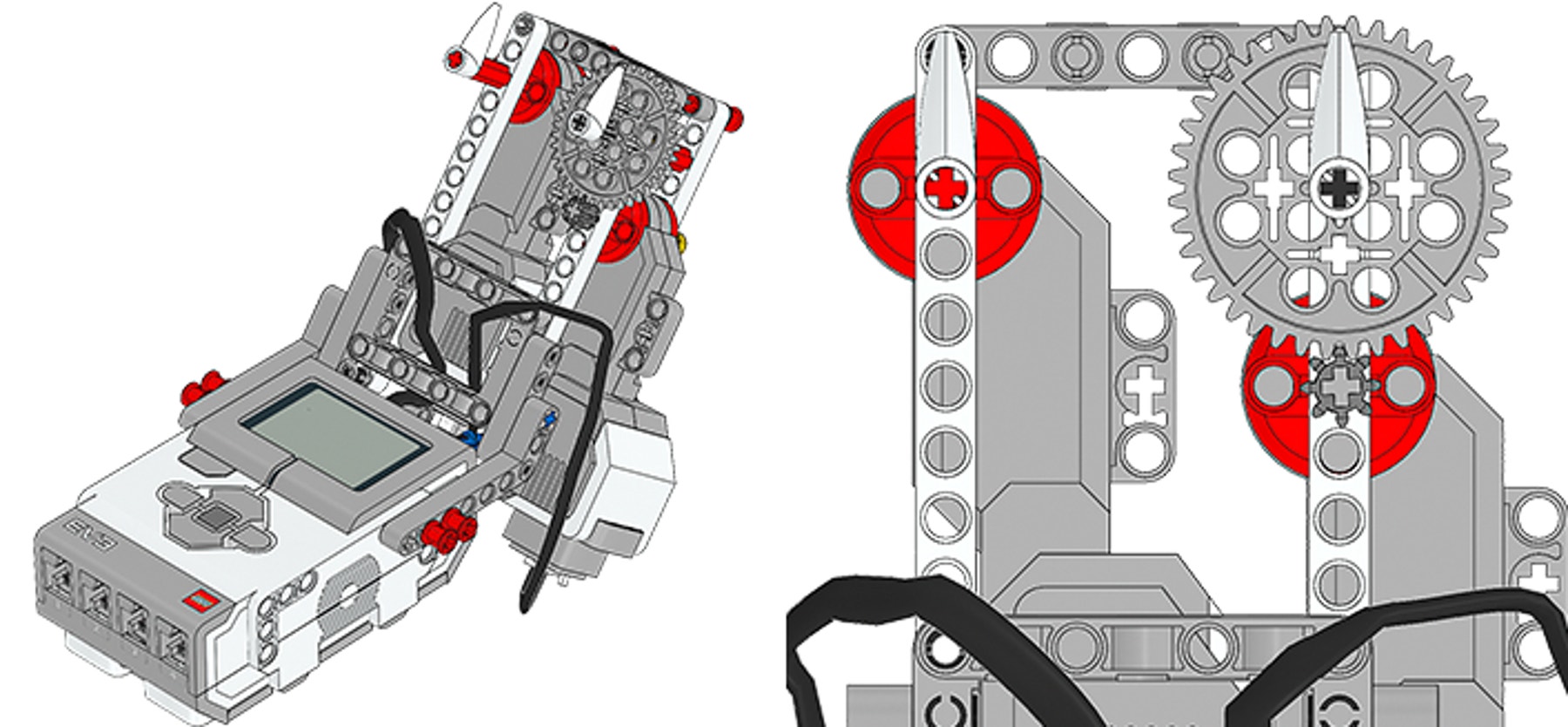

Bouw de tweede overbrenging met een groot en klein tandwiel:

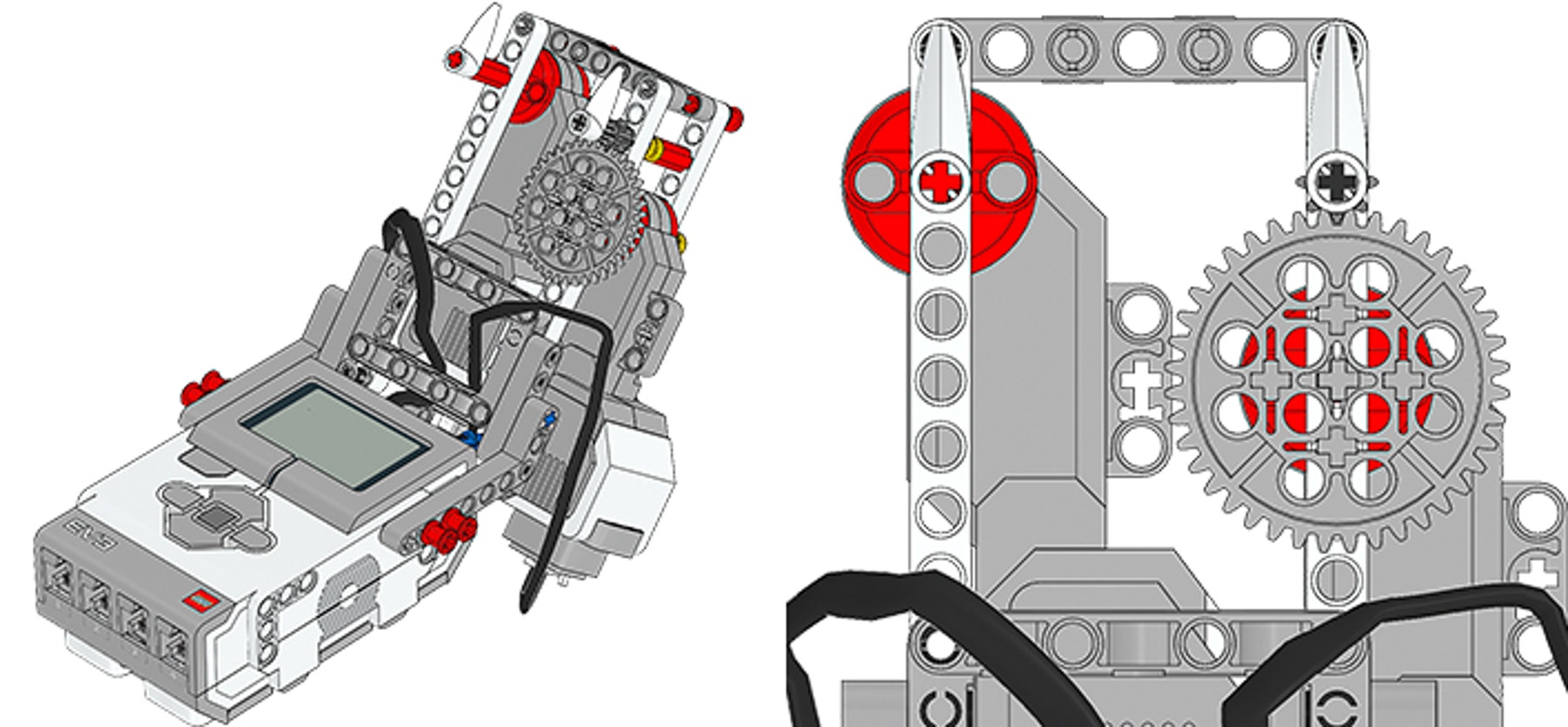

Bouw de derde overbrenging met dezelfde tandwielen:
Bouw uiteindelijk de vierde overbrenging met drie tandwielen, waaronder het meelooptandwiel.
Geef een samenvatting van je resultaten.
Analyseer aan de hand van je metingen voor de verschillende overbrengingsopties wat het verband is tussen de overbrenging en de draairichting en het aantal rotaties van de versnellingswijzer.
Hoe goed kwamen je voorspellingen overeen met de draairichting en -snelheid? Is je iets opgevallen?
Hoe heb je het gedaan?
Wat heb je goed gedaan? Is er iets wat je beter had kunnen doen?
Uitstekend, je hebt nu basiskennis van een eenvoudige tandwielconfiguratie. Tijd om over te schakelen naar de volgende les!
