Versnelling wijzigen

Wanneer wissel je van versnelling?

engage-2-3

Dankzij een tandwielsysteem kun je de aandrijving aanpassen waarmee het aangedreven wiel kan bewegen. Wanneer je in een voertuig rijdt, begin je in een lagere versnelling en schakel je bij hogere snelheden over naar hogere versnellingen.

In welke situaties kan het handig zijn om naar een hogere of lagere versnelling te schakelen?

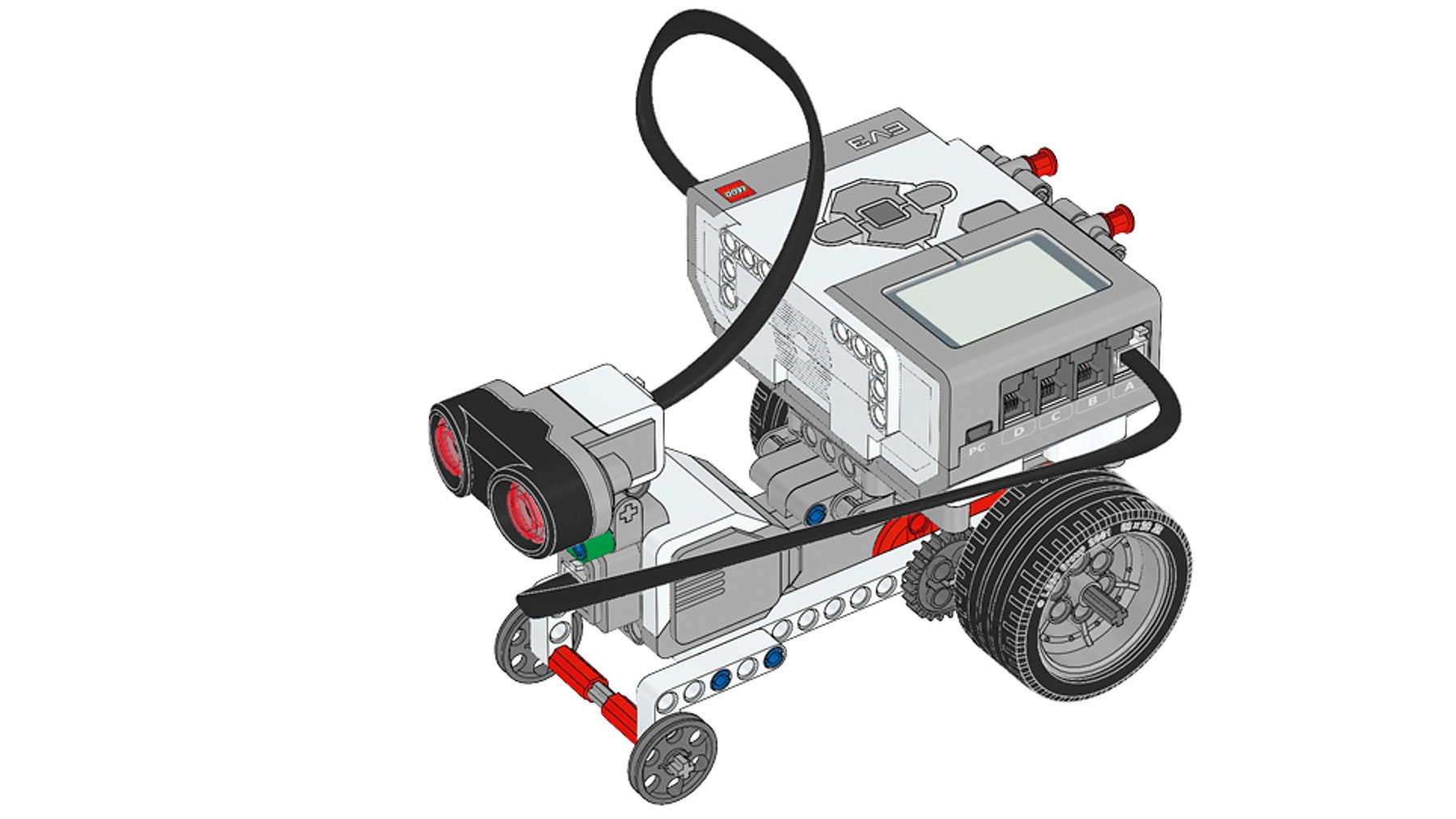

Bouw dit *voertuig met tandwielaandrijving*.

build-2-3

Dit voertuig heeft verwisselbare tandwielmechanismen waardoor je kunt zien wat er gebeurt als je van versnelling wisselt!

Test hem.

EV3 Classroom-Programs 2-3-program nl-nl
explore-2-3

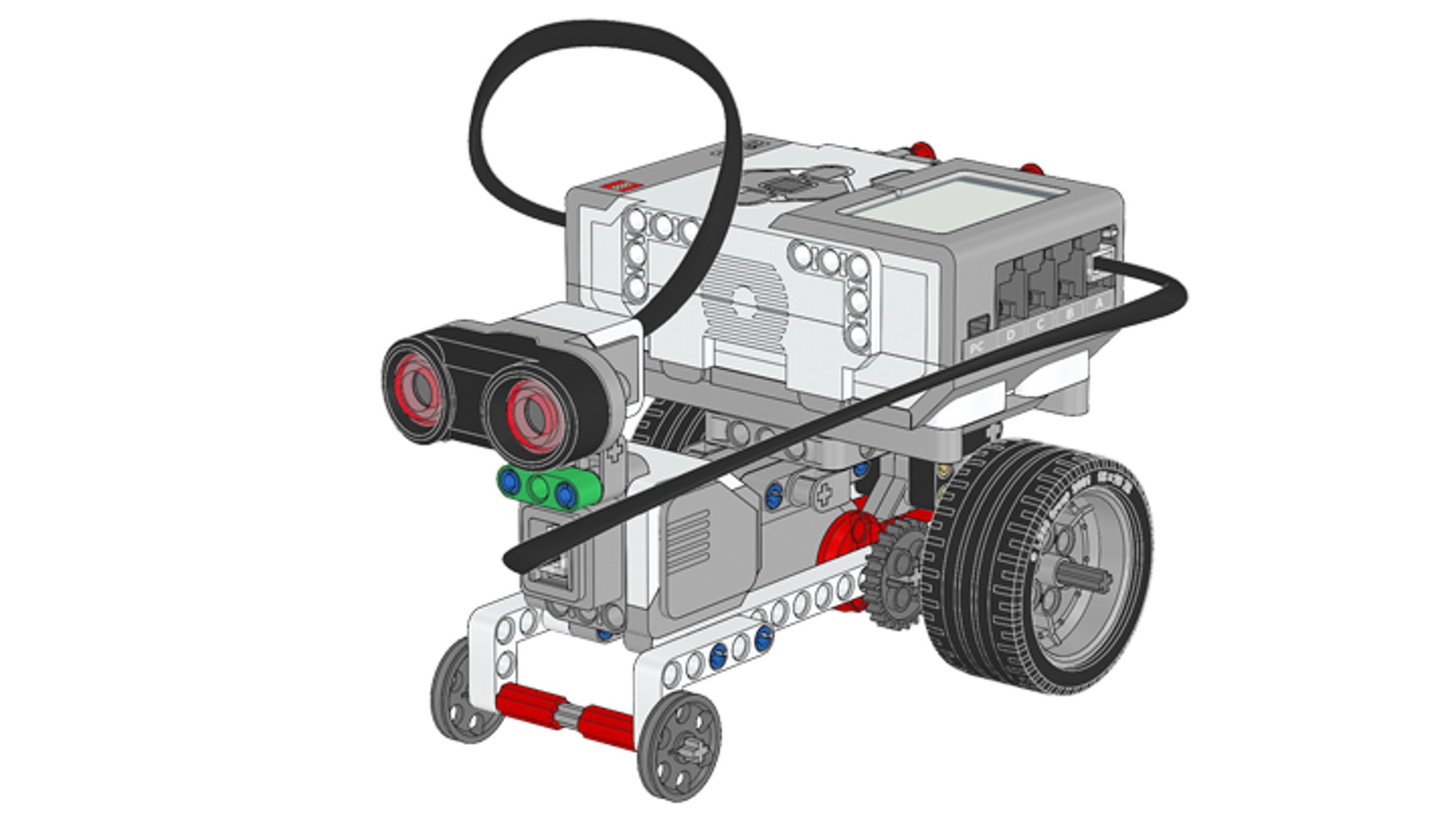

Plaats het model op een stabiele en vlakke ondergrond. Zorg ervoor dat zowel de versnellingswijzer als de referentiemotorwijzer omhoog wijzen. Voer het programma uit en tel het aantal rotaties dat de versnellingswijzer maakt. Bekijk de draairichting.

Maakt de referentiemotor een volledige rotatie en stoppen beide motoren tegelijk met draaien?

De ultrasone sensor gebruiken

De ultrasone sensor genereert geluidssignalen die een geluidskegel vormen waarin objecten kunnen worden gedetecteerd. Wanneer je met het experiment aan de slag gaat, moet je niet naast het voertuig gaan staan en mag je je niet binnen het meetbereik van de ultrasone sensor bevinden. Je kunt het best achter de ultrasone sensor gaan staan.

Je resultaten noteren.

step-run

Noteer in een tabel het experimentnummer, de overbrengingsverhouding, de afgelegde afstand, de snelheid en wat je verwacht dat zal gebeuren. Zorg ervoor dat er voldoende ruimte overblijft om nog andere waarnemingen te noteren.

Voer het experiment uit met de standaardoverbrenging en herhaal het experiment vervolgens met de andere overbrengingsopties in het gedeelte 'Tip' hieronder.

Het experiment uitvoeren

Houd tijdens het uitvoeren van je experiment rekening met het volgende:

  • De afgelegde afstand (in cm), de snelheid (in meters per seconde) en de draaisnelheid (in omwentelingen per seconde) worden op het beeldscherm weergegeven.
  • Voer het experiment minstens drie keer uit voor de verschillende tandwielmechanismen en gebruik de gemiddelde waardes om tot het meest betrouwbare resultaat te komen.

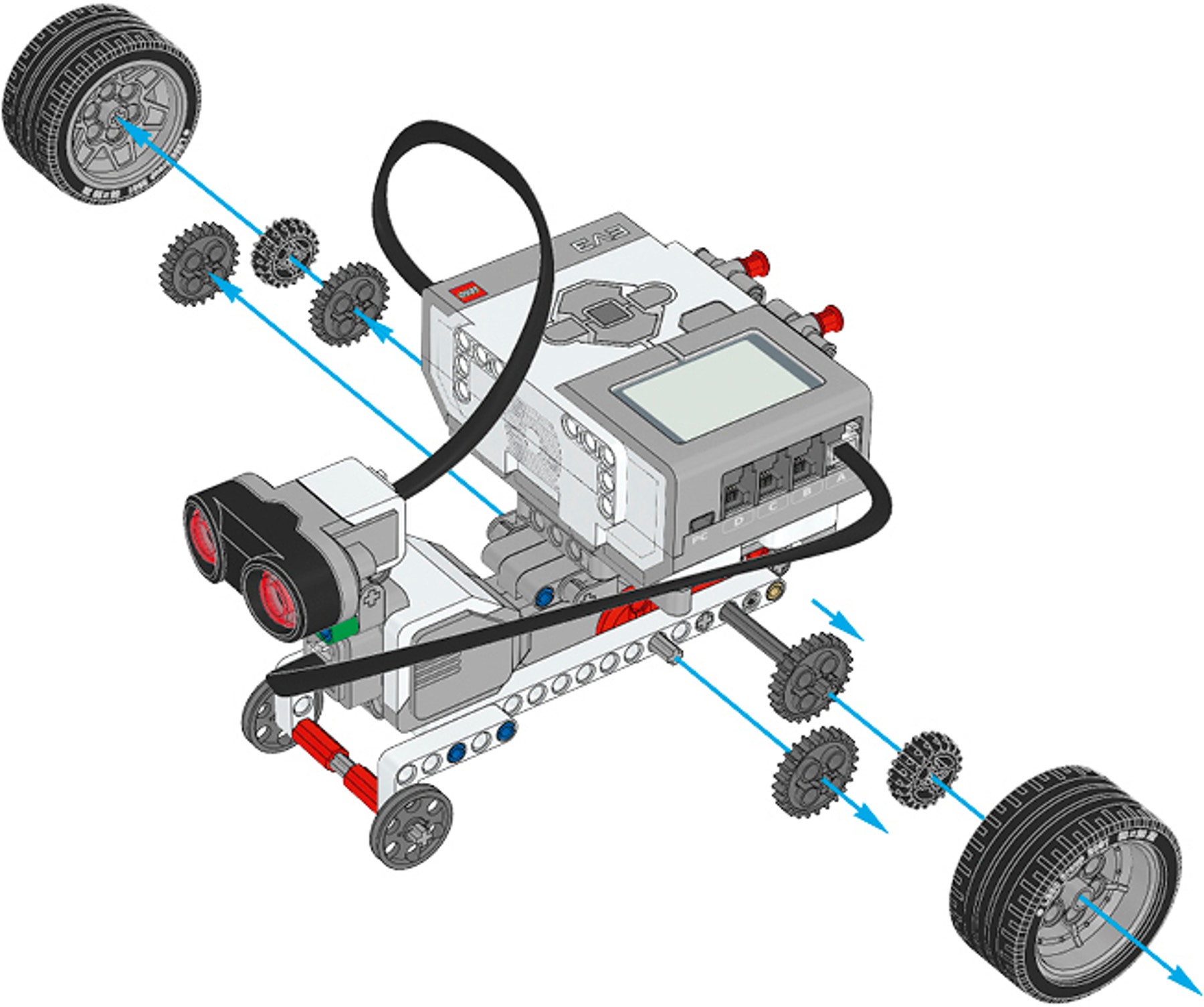

Versnelling wijzigen Verwijder het standaardtandwielmechanisme:

set-up-shifting-gears-1

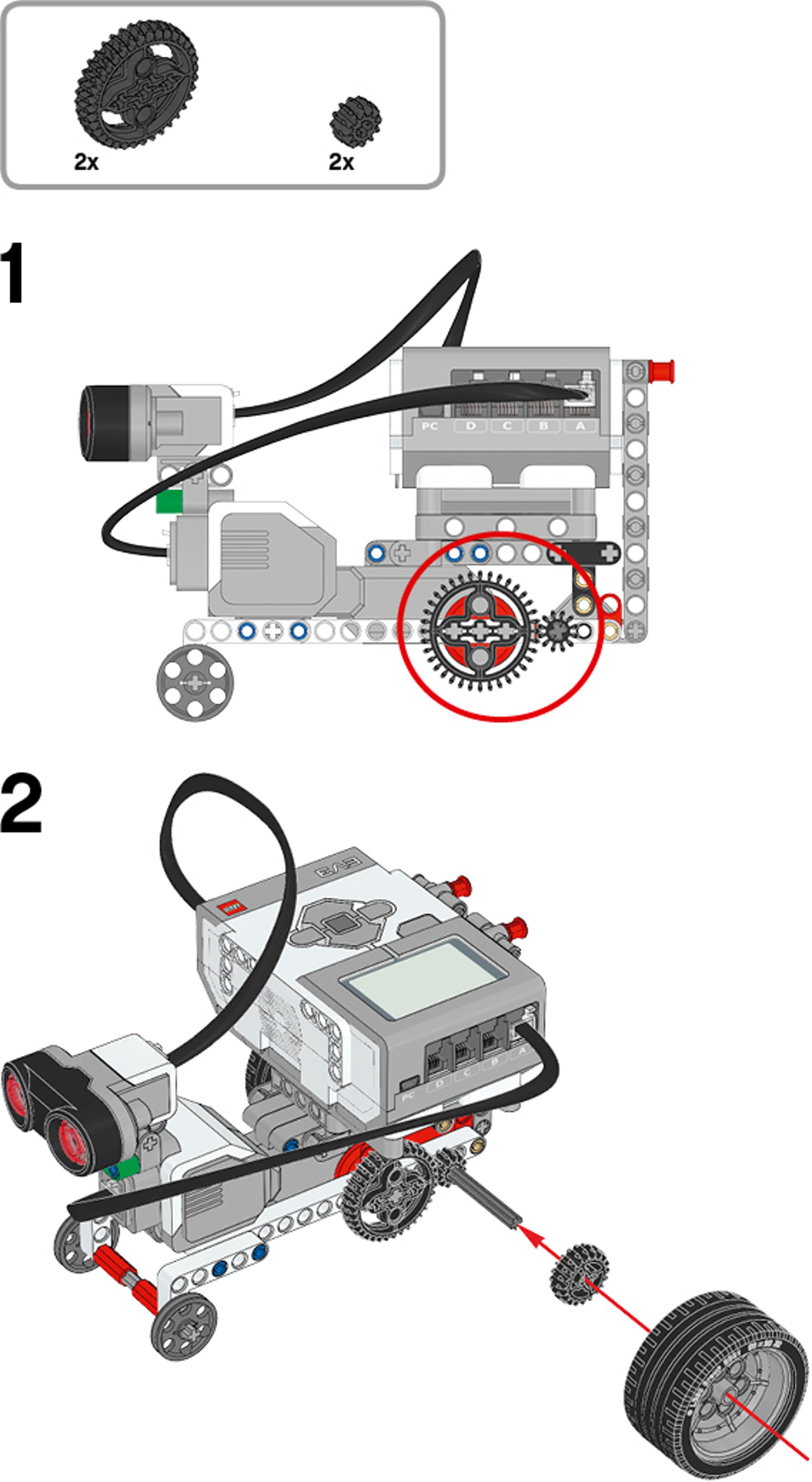

Bouw het tweede tandwielmechanisme met dubbele kegeltandwielen:

set-up-shifting-gears-2

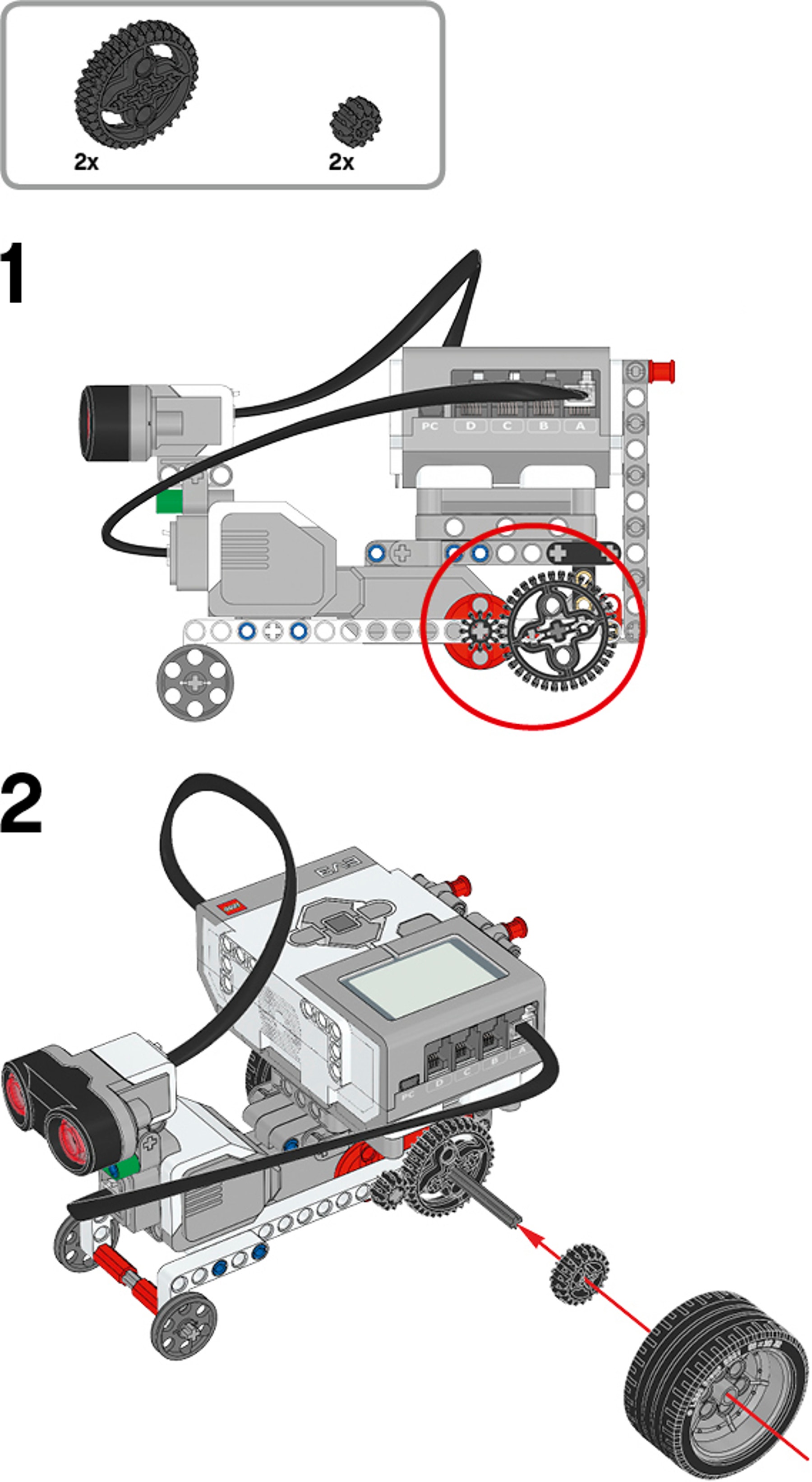

Bouw het derde tandwielmechanisme met dezelfde tandwielen:

set-up-shifting-gears-3

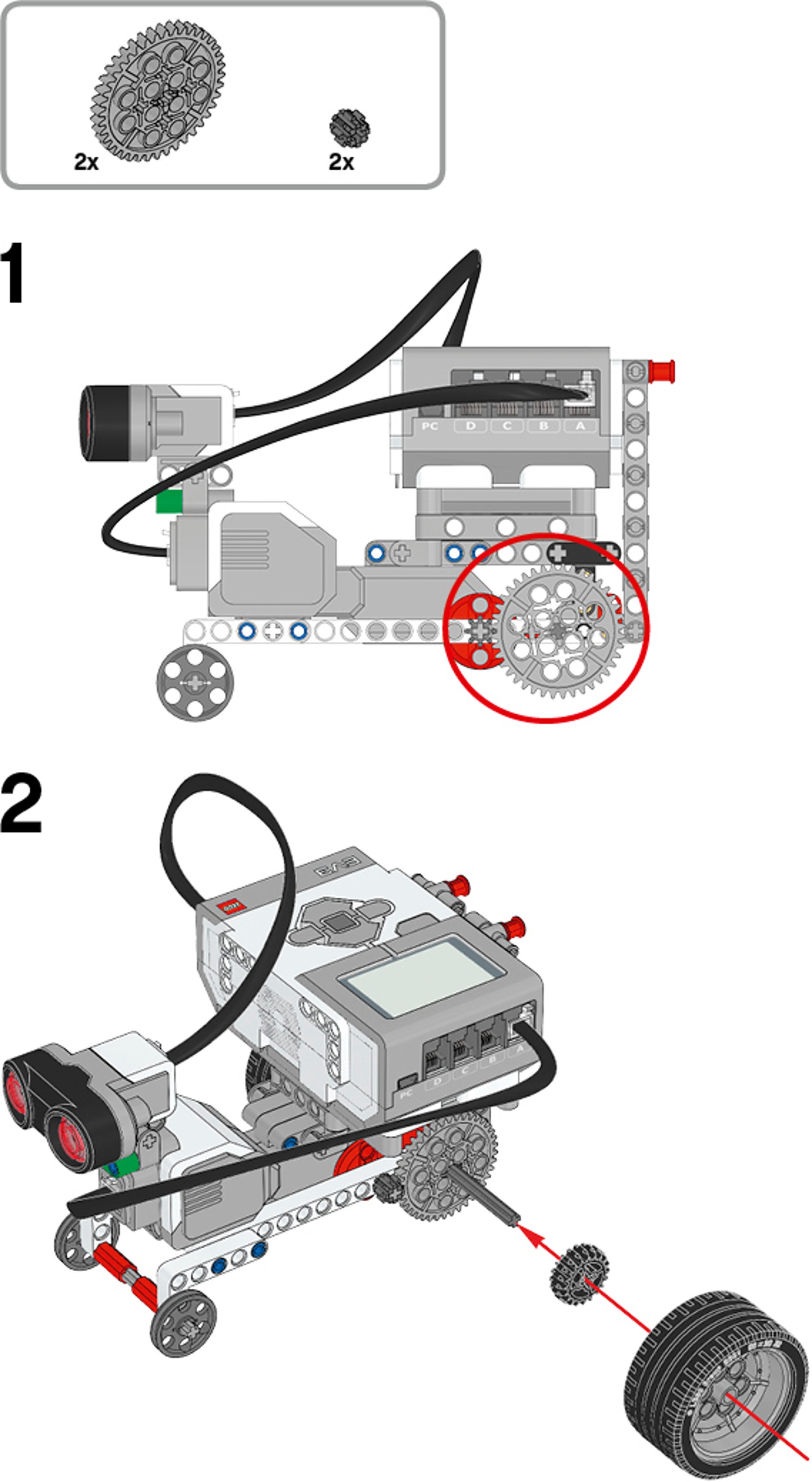

Als je tijd hebt, kun je het vierde tandwielmechanisme bouwen met normale tandwielen:

set-up-shifting-gears-4

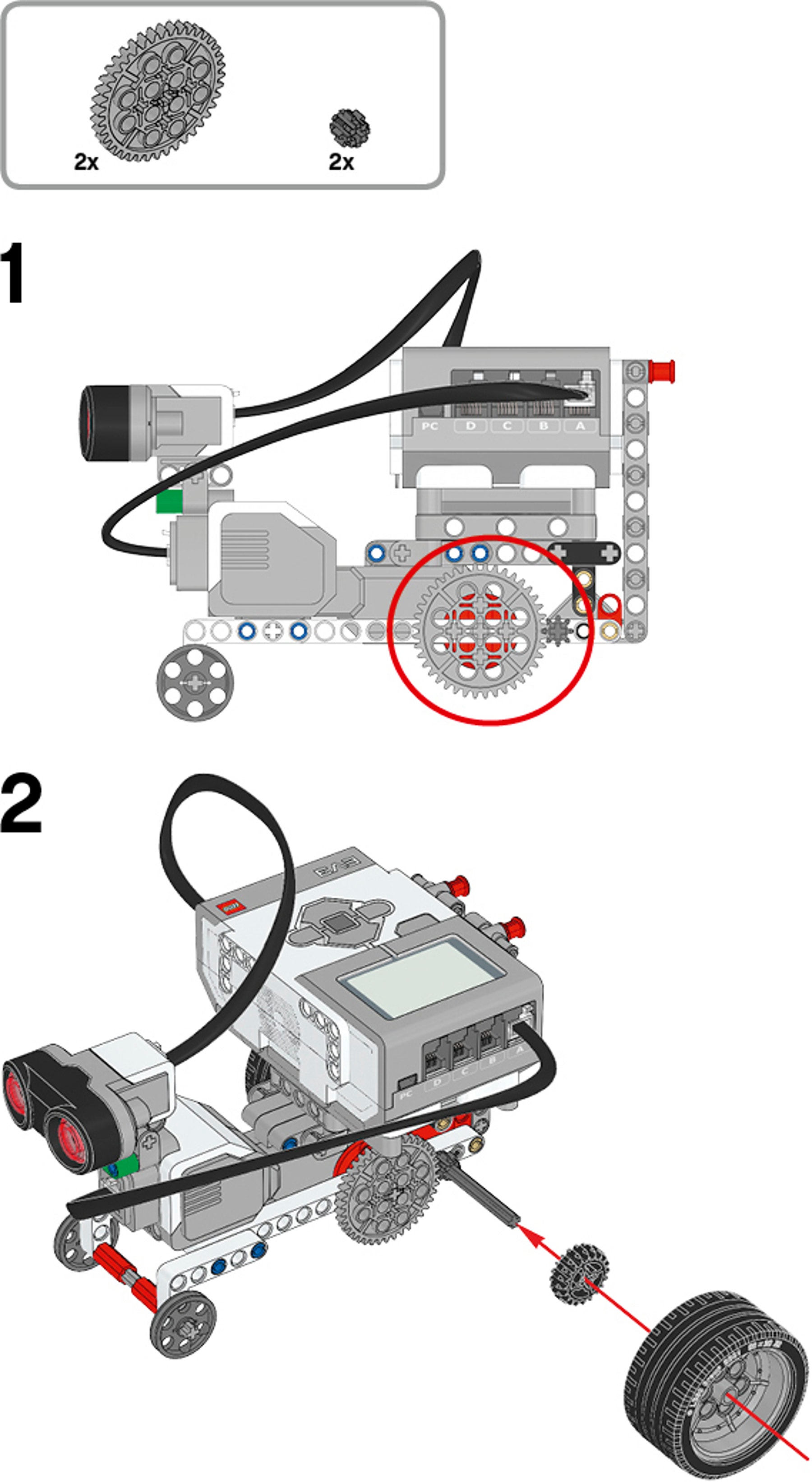

Als je tijd hebt, kun je het vijfde tandwielmechanisme bouwen met dezelfde tandwielen:

set-up-shifting-gears-5

Geef een samenvatting van je resultaten.

step-present

Gebruik de gemiddelde waardes van de verschillende tandwielmechanismen om te onderzoeken wat het verband is tussen de overbrengingsverhouding en de afgelegde afstand en snelheid van het voertuig.

Welke overbrengingsverhouding zou je kiezen als je een snelle auto wilt? En welke zou je kiezen als je een voertuig aan het ontwerpen bent dat zware ladingen moet kunnen vervoeren?

Hoe heb je het gedaan?

evaluate

Wat heb je goed gedaan? Is er iets wat je beter had kunnen doen?

Nu weet je wanneer je van versnelling moet wisselen. Geweldig! Op volle snelheid naar de volgende les!
