Primeira engrenagem
O que são engrenagens?

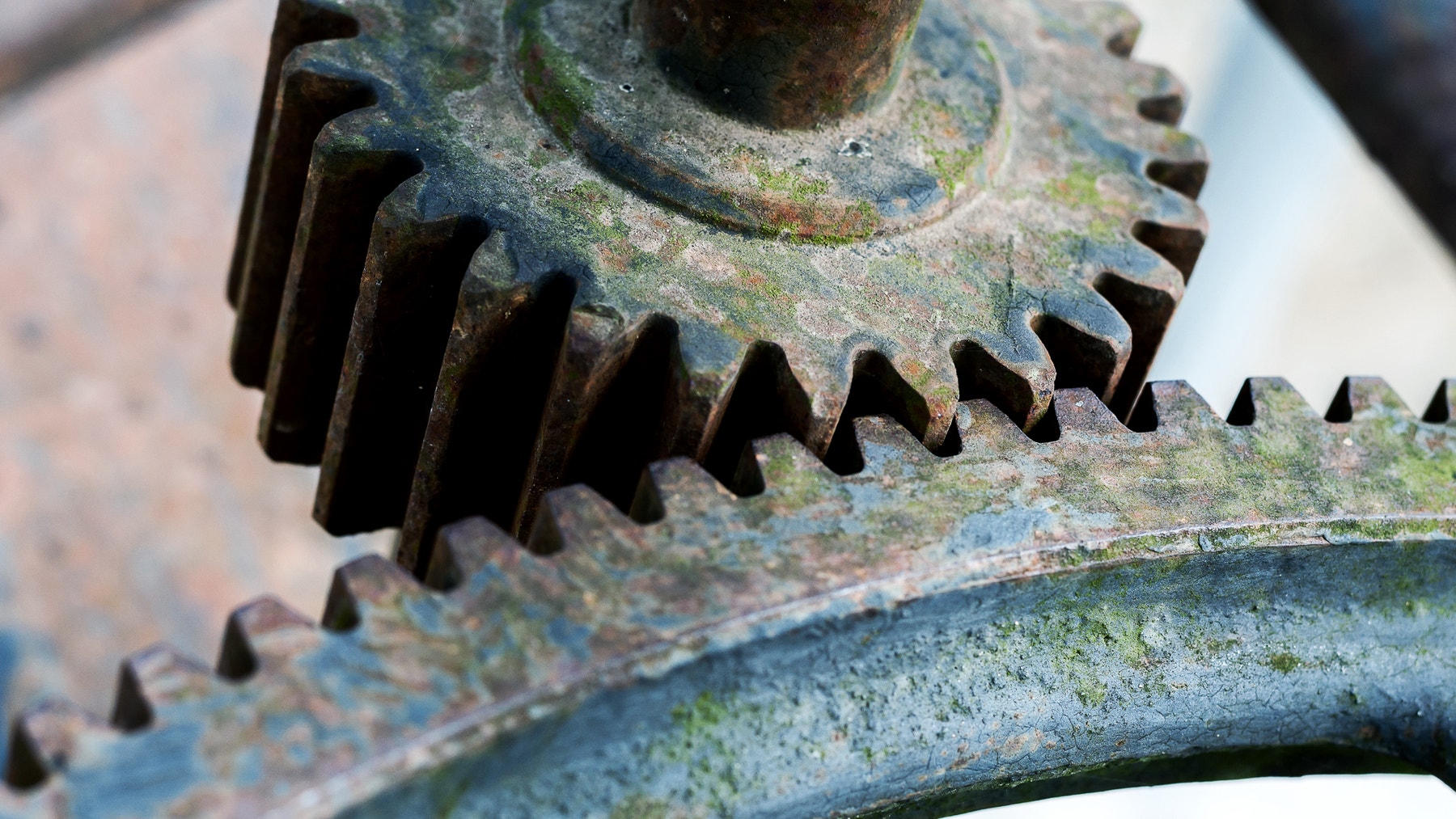

Engrenagens transmitem movimento. Estão conectadas umas às outras por dentes. Uma engrenagem move a outra, que, por sua vez, pode ser usada para mover outra.
O que acontece com a direção de rotação quando duas engrenagens são combinadas?

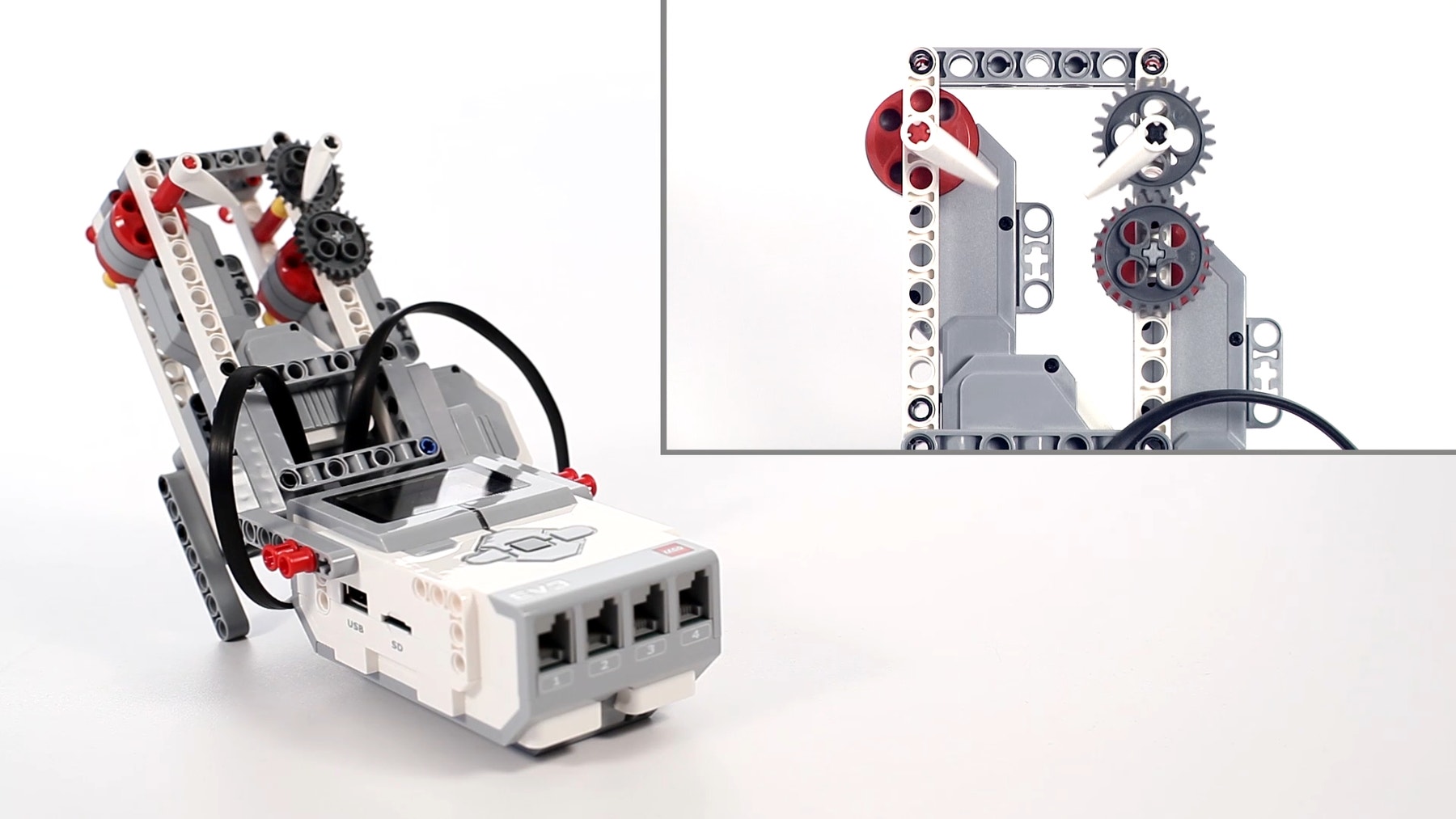

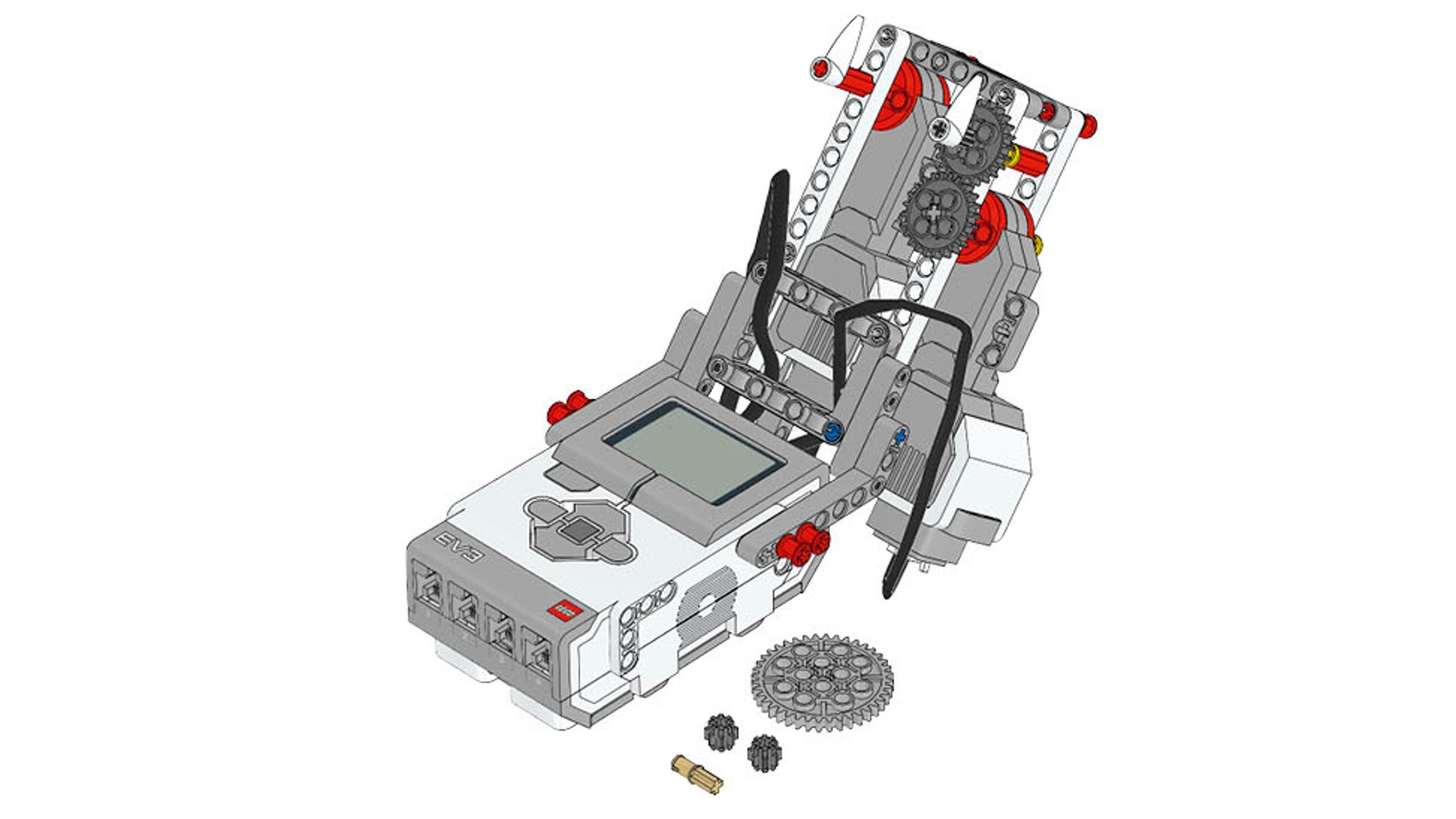

Construa esse *modelo de engrenagem*.
Ele vai ajudar você a explorar os conceitos básicos de engrenagens.
Faça um teste de execução.
Posicione o modelo em uma superfície sólida e nivelada. Certifique-se de que tanto o ponteiro da engrenagem e a referência do ponteiro do motor estejam apontados para cima. Execute o programa e acompanhe o ponteiro da engrenagem para contar o número de rotações. Certifique-se de observar sua direção de rotação.
O motor de referência completa uma rotação e ambos os motores param de girar ao mesmo tempo?
Registre seus resultados.
Registre o número do experimento, se é uma redução ou uma ampliação, relação de transmissão, sua previsão sobre o que vai acontecer, o número de rotações observadas e a direção de rotações em uma tabela de testes. Certifique-se de deixar espaço suficiente para registrar outras observações.
Realize o experimento usando a montagem de engrenagens padrão e repita o experimento para cada uma das outras opções de montagem de engrenagens mostrado em “dica” abaixo!

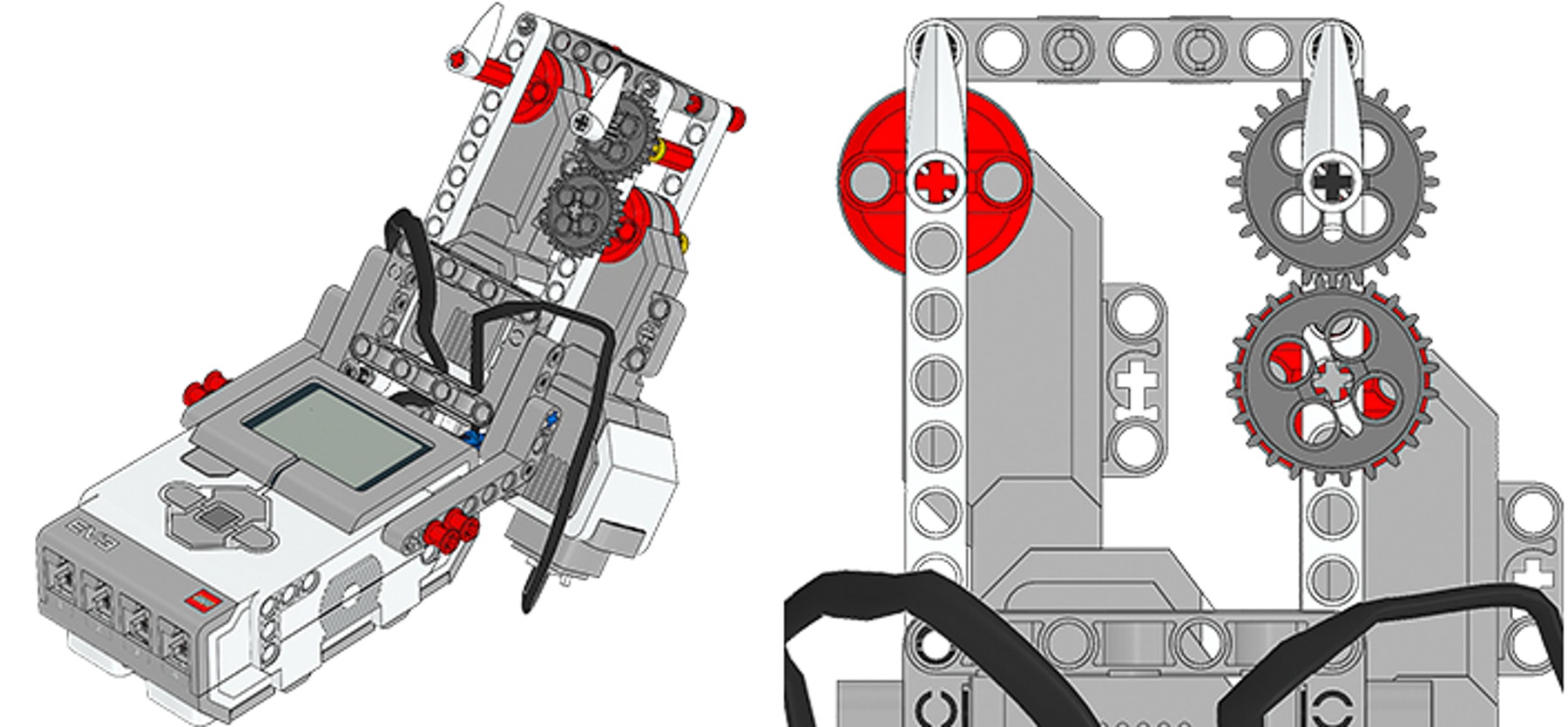

Trocando as engrenagens Esta é a montagem de engrenagens padrão que você deve remover:

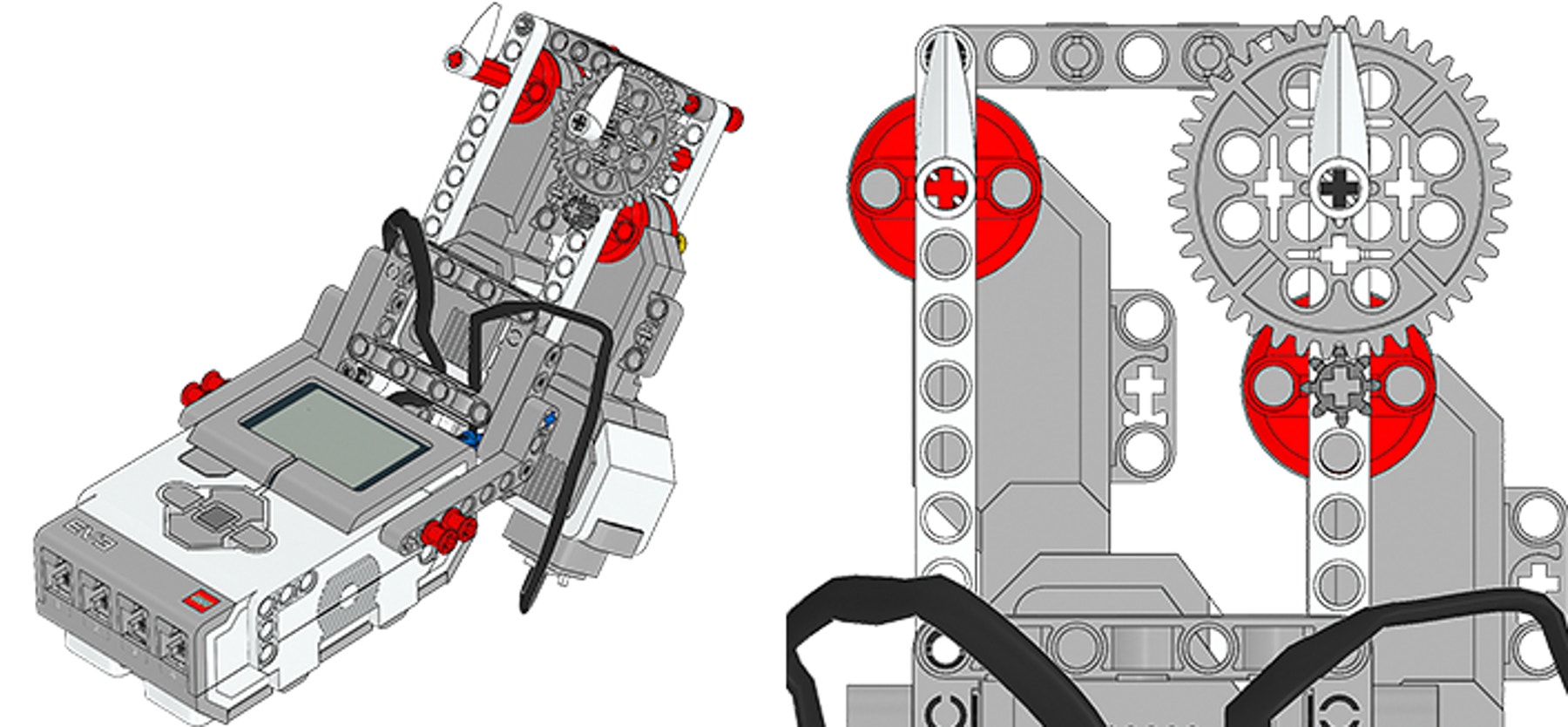

Construa a segunda montagem de engrenagens usando uma engrenagem grande e uma pequena:

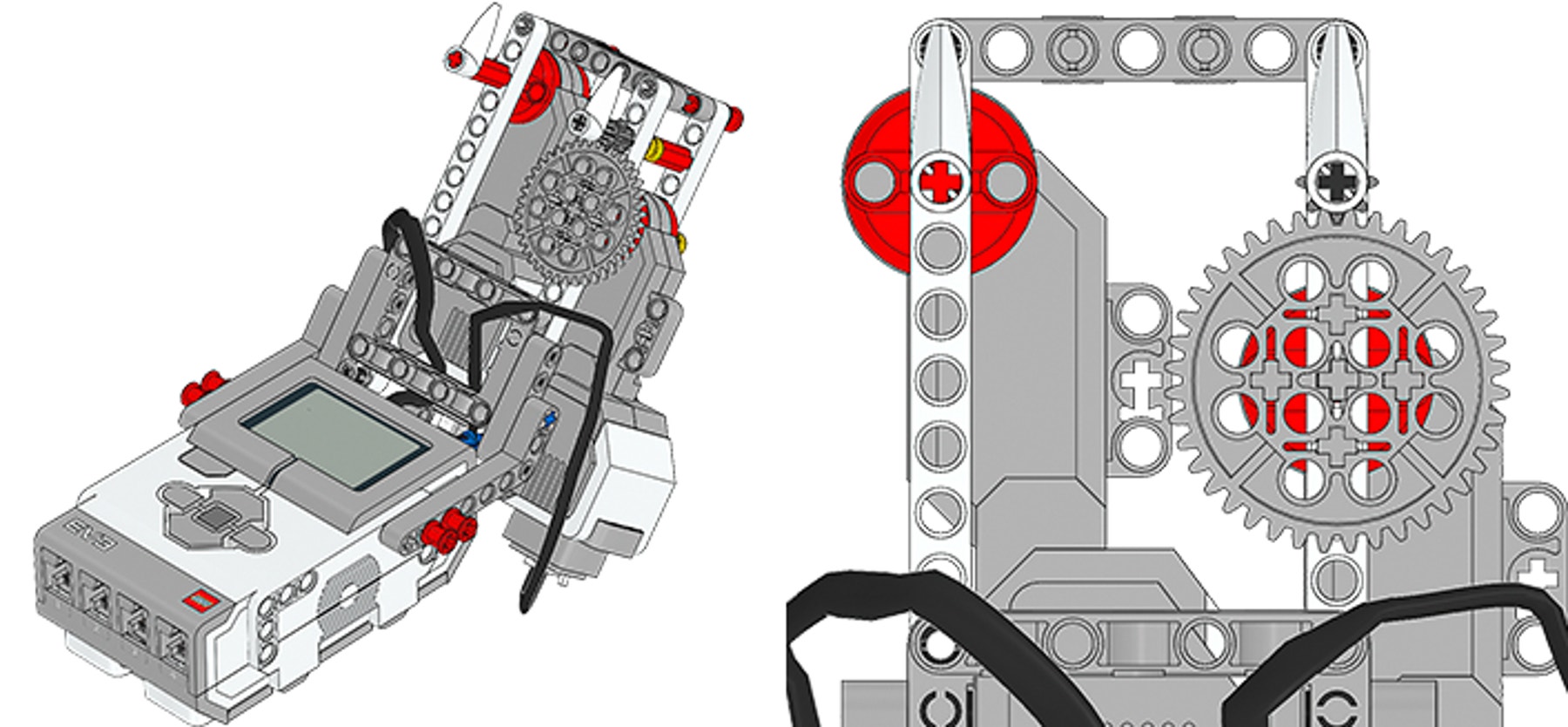

Construa a terceira montagem usando as mesmas engrenagem:
Finalmente, construa a quarta montagem usando três engrenagens incluindo uma engrenagem intermediária:
Resuma seus resultados.
Use suas medidas para cada opção de montagem de engrenagens para analisar como a montagem se relaciona à direção de rotação e número de rotações do apontador da engrenagem.
O quanto suas previsões coincidiram com suas observações quanto à direção e velocidade de rotação? Alguma coisa surpreendeu você?
Como você se saiu?
O que você fez bem? Tem alguma coisa que você poderia ter feito melhor?
Ótimo, agora você tem um conhecimento básico de configurações simples de engrenagens. Vamos nos equipar para a próxima aula!
