Conjunto Principal MINDSTORMS EV3

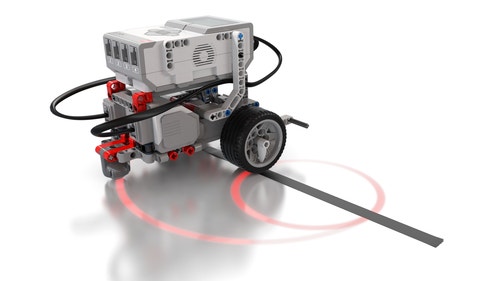

Movimento em Curva

Use o bloco Mover o Volante para conduzir a Base Motriz.

0-30 min
Iniciante
6º ao 8º Ano do Ensino Fundamental
curved-move-connect

Construa

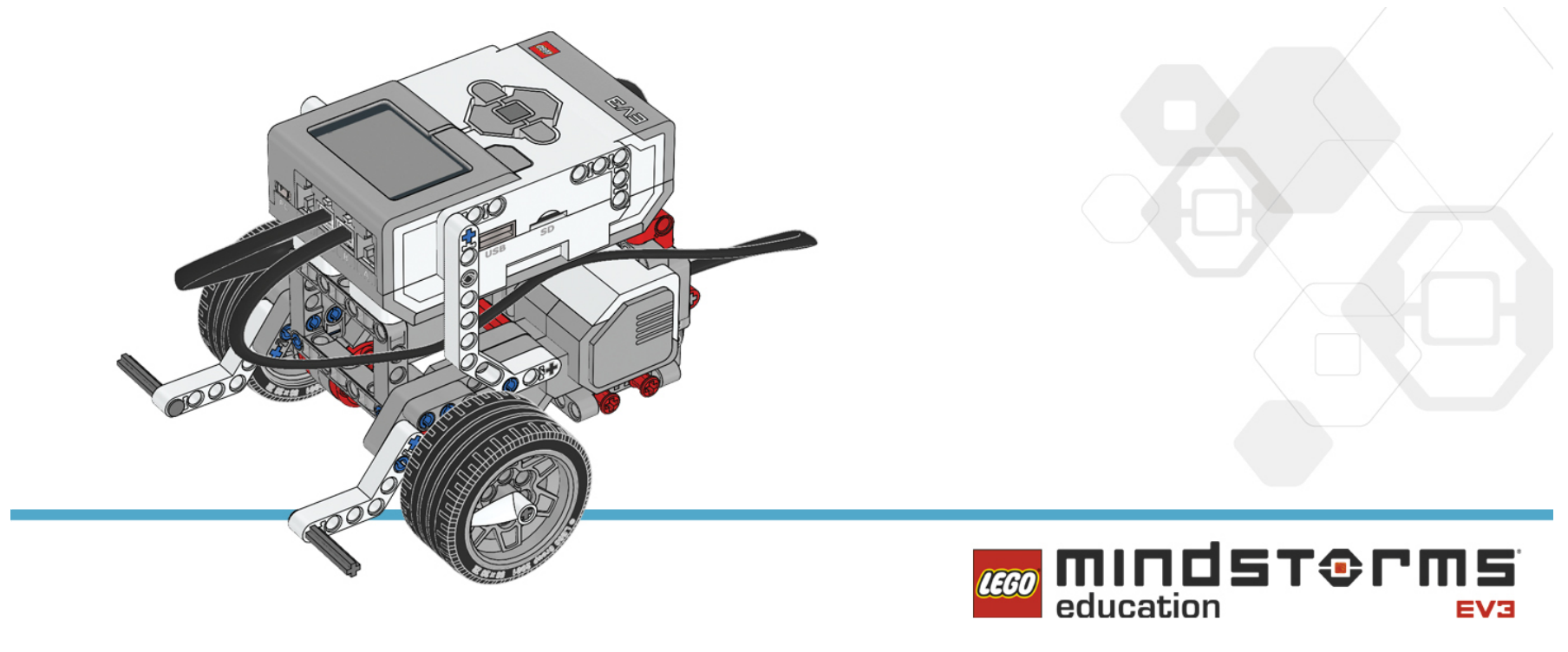

Construir o Modelo Base Motriz.

ev3-robot-driving-base

Teste

Recrie o programa mostrado e, a seguir, baixe e execute para testar.

Dicas
Use os Ponteiros das Rodas para ajudar a entender o relacionamento entre o motor e a rotação da Base Motriz.
Os alunos geralmente assumem que um giro de motor de 90 graus é igual a um giro de base motriz de 90 graus
Note que a distância entre as rodas motrizes irá afetar o raio do giro.

curved-move

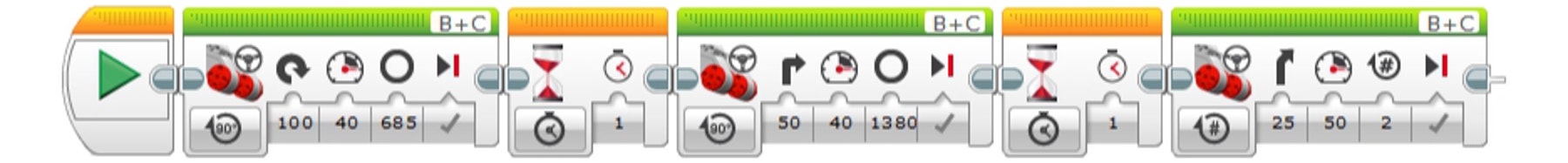

Resumo do Programa

Iniciar
Mover o Volante – Graus[685], Volante[100]
Aguardar – Tempo[1 s]
Mover o Volante – Graus[1380], Volante[50]
Aguardar – Tempo[1 s]
Mover o Volante – Rotações[2], Volante[25]

Modifique

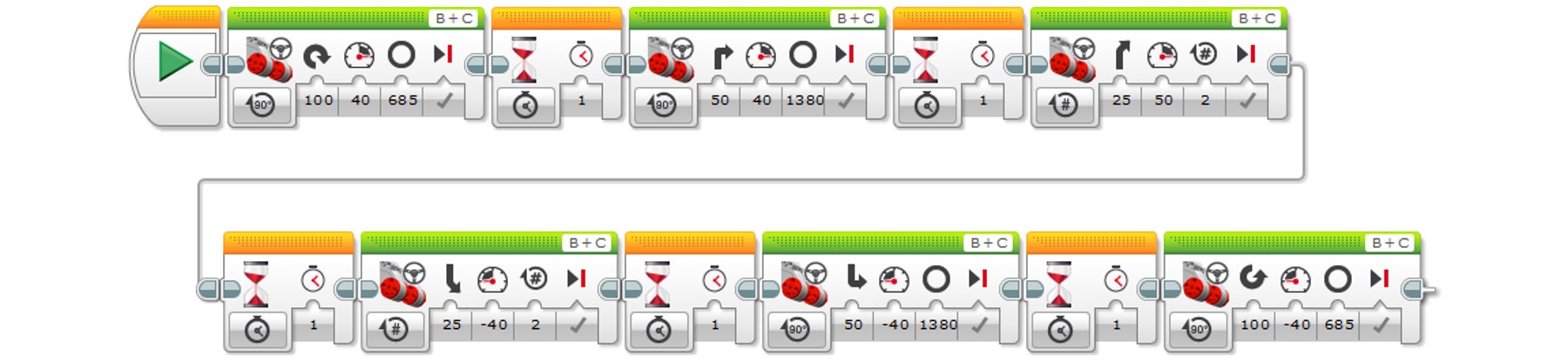

Agora é a sua vez! Adicione mais três blocos de Mover o Volante ao seu programa de modo que este faça a sua Base Motriz retornar à posição original.

curved-move2

O que vem depois?

ModifyIt_0

Suporte ao Professor

Os alunos irão:
Use o bloco Mover o Volante para conduzir a Base Motriz.

Conjunto Principal LEGO MINDSTORMS EV3
Software EV3 ou App de Programção
