المجموعة الأساسية EV3 من LEGO® MINDSTORMS® Education

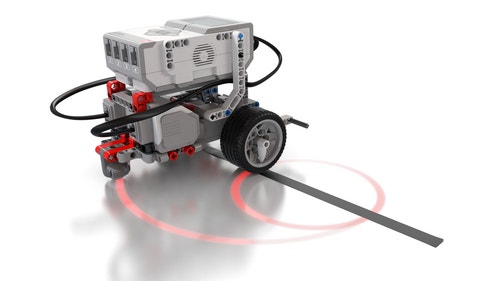

حركة منحنية

استخدم قالب "تحريك موّجه" لتوجيه قاعدة القيادة.

30-0 دقيقة.
مبتدئ
الصفوف 6-8
curved-move-connect

البناء

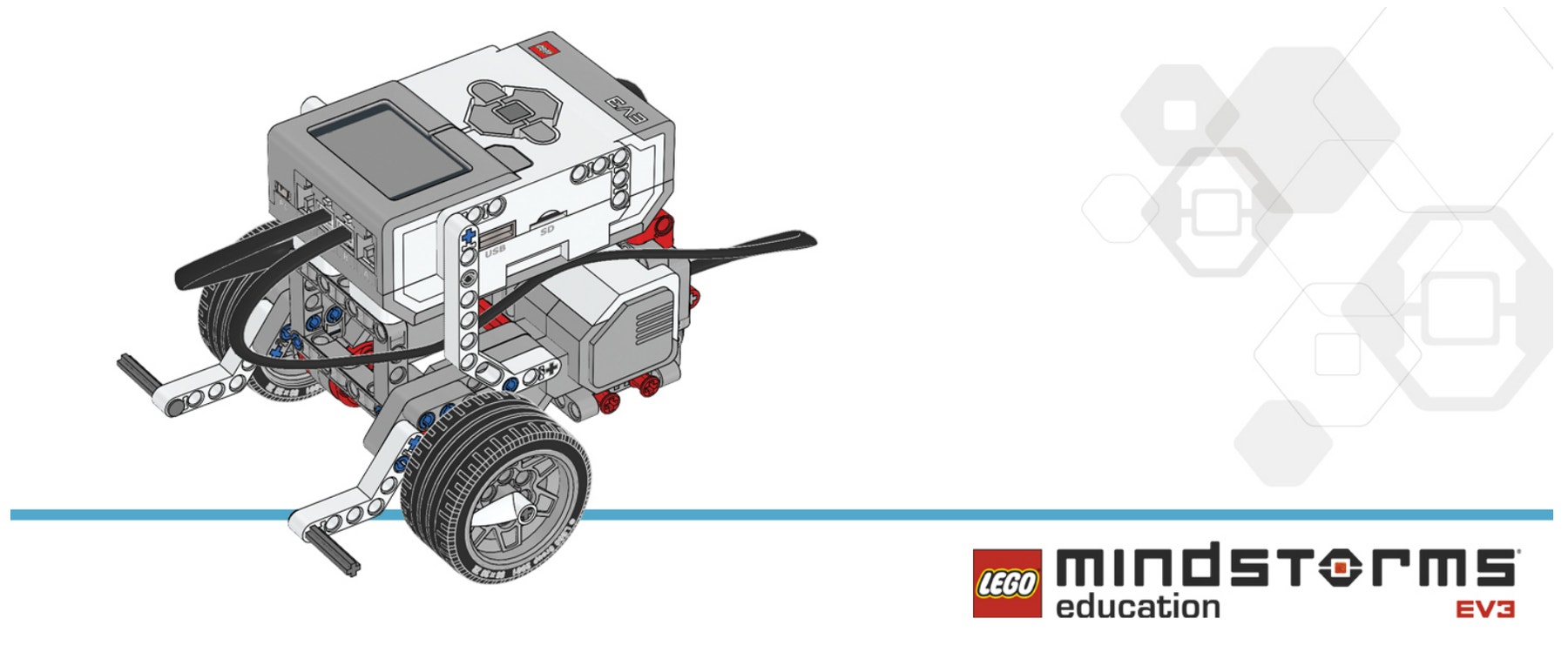

بناء نموذج قاعدة القيادة.

ev3-robot-driving-base

الاختبار

قم بإعادة إنشاء البرنامج المبين ثم قم بتنزيله وتشغيله لاختباره.

تلميحات
استخدم مؤشرات العجلات للمساعدة في فهم العلاقة بين المحرك ودوران قاعدة القيادة.
ونجد أن الطلاب غالبًا ما يفترضون أن دوران المحرك مقدار 90 درجة يساوي دوران قاعدة القيادة مقدار 90 درجة.
لاحظ أن المسافة بين عجلات الدفع تؤثر على نصف قطر الدوران.

curved-move

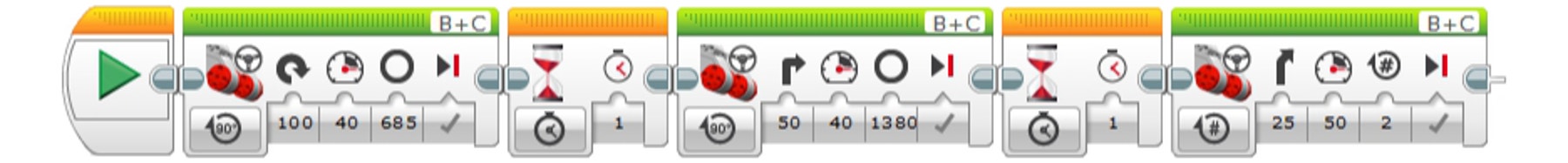

موجز البرنامج

بدء
تحريك موّجه – درجات[685]، التوجيه[100]
الانتظار – الوقت[1 ث]
تحريك موّجه – درجات[1380]، التوجيه[50]
الانتظار – الوقت[1 ث]
تحريك موّجه – دورات[2]، التوجيه[25]

إدخال تعديلات

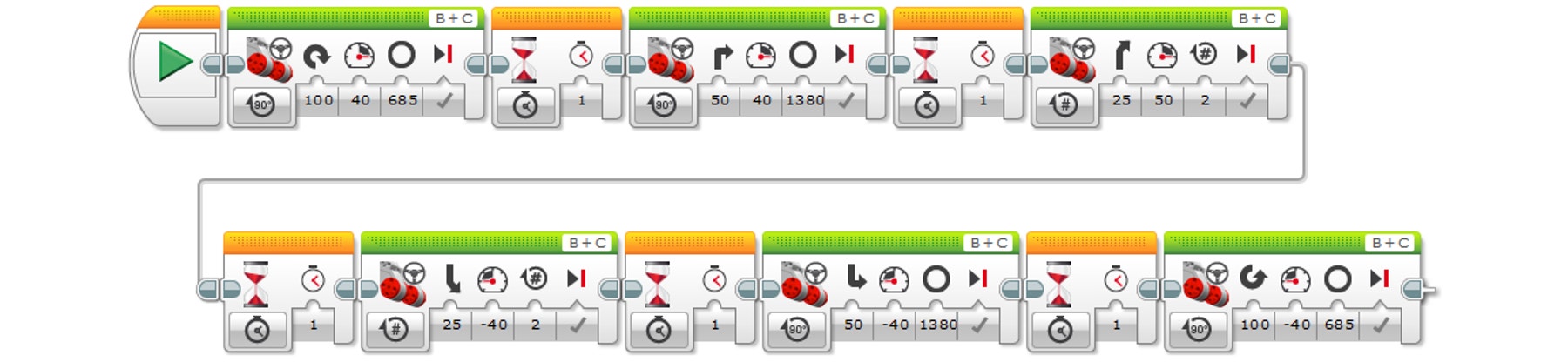

حان دورك الآن! أضف ثلاث قوالب أخرى من قوالب "تحريك موّجه" إلى
البرنامج بحيث يتم إعادة قاعدة القيادة إلى
موضع البدء المخصص لها.

curved-move2

ماذا بعد؟

ModifyIt_0

دعم المعلم

سيقوم الطلاب بما يلي:
استخدم قالب "تحريك موّجه" لتوجيه قاعدة القيادة.

مجموعة LEGO MINDSTORMS EV3 الأساسية
مختبر EV3 أو برنامج EV3
