LEGO® MINDSTORMS EV3 Set

Aktiviere Kommunikation

Einen Roboter konstruieren, bauen und programmieren, der den Weg zur Satellitenschüssel findet und dann so lange gegen sie drückt, bis sie aufrecht steht.

90-120 Min.
Fortgeschrittene
Klassen 5–8
Unterstützung für Lehrkräfte

Die Schülerinnen und Schüler werden

  • ihre Fähigkeiten auf einer Mission unter Beweis stellen.
Diese Aufgabe ist mit folgenden Betriebssystemen kompatibel:
device_logo

NATURWISSENSCHAFTEN
Denk- und Arbeitsweisen der Naturwissenschaften

  • Projektplanung und -durchführung
  • Arbeiten und kommunizieren im Team
  • Ergebnisse dokumentieren
  • Kreatives Problemlösen

Informationsaufnahme- und verarbeitung

  • Informationsaufnahme durch Sensoren
  • Robotik
  • Prinzip der Steuerung
  • Gewinnung von Daten

INFORMATIK
Algorithmen

  • Grundlagenverständnis Algorithmen
  • Algorithmen als Verknüpfung von Anweisungen und Kontrollstrukturen

PHYSIK
Elektromagnetismus

  • Radiowellen

Lesson Plan

Unterrichtsplan

1. Vorbereiten

  • Lesen Sie das Schülermaterial in der EV3 Classroom App durch.
  • Tragen Sie einige Informationen über Satellitenschüsseln und deren Verwendung in der Weltraumkommunikation zusammen.
  • Falls Sie es für nötig erachten, planen Sie einige Unterrichtsstunden ein, um die Lerneinheit Roboter-Trainer in der App zu bearbeiten. Dies wird Ihren Schülerinnen und Schülern dabei helfen, sich mit LEGO® MINDSTORMS® Education EV3 vertraut zu machen.
  • Für diese Aufgabe müssen die Teams die acht Modelle für die Weltraum-Expedition bauen und die Projektmatte vorbereiten.> * Falls Sie keine Doppelstunde haben, planen Sie mehrere Einzelstunden für diese Aufgabe ein.

Teil A

2. Einführen (10 Min.)

  • Nutzen Sie die unten stehenden Diskussionsideen, um ein Gespräch über diese Aufgabe anzuregen.
  • Erklären Sie das Ziel, die Regeln und die Abzeichen für diese Mission.
  • Teilen Sie die Klasse in Teams auf.

3. Erkunden (25 Min.)

  • Lassen Sie die Teams Ideen zusammentragen, wie man diese Mission erfolgreich abschließen könnte.
  • Ermutigen Sie sie dazu, mehrere Prototypen zu entwickeln und beim Bauen und Programmieren unterschiedliche Lösungsmöglichkeiten auszuprobieren.
  • Geben Sie ihnen Zeit, um ihre Lösungen eigenständig zu bauen und zu testen.

4. Erklären (10 Min.)

  • Regen Sie eine Diskussion über die wichtigsten Funktionen an, die der Roboter braucht, um den Weg zur Kommunikationsstation zu finden und die Satellitenschüssel in eine aufrechte Position zu schieben.

Teil B

5. Vertiefen (45 Min.)

  • Geben Sie den Teams Zeit zum Üben: Sie sollen den Roboter antreten lassen und ihn dann auf die Mission schicken, die Kommunikationsstation zu aktivieren.
  • Lassen Sie sie weiter an ihren Robotern arbeiten, bis sie bereit für das Urteil des Schiedsrichters sind.
  • Denken Sie daran, ausreichend Zeit zum Aufräumen einzuplanen.

6. Beurteilen

  • Verleihen Sie Abzeichen, je nachdem, wie gut jedes Team die Mission erfüllt hat.
  • Beurteilen Sie die Kreativität der Lösungen und die Zusammenarbeit in den Teams.
  • Zur Unterstützung können Sie hierfür die Bewertungsraster benutzen.

Eine Diskussion anregen

Satellitenschüsseln sind eine Art von Antenne, die Daten mithilfe von Radiowellen empfangen oder versenden. Bei einer bemannten Marsmission würde man sie zum Übertragen von Nachrichten zwischen der Erde und dem Mars verwenden. Radiowellen bewegen sich mit Lichtgeschwindigkeit. Da der Abstand zwischen Mars und Erde schwankt, gibt es eine Verzögerung von 4 bis 24 Minuten bei der Kommunikation zwischen den beiden Planeten.

Nutzen Sie diese Fragen, um eine Diskussion darüber anzuregen, wie Satellitenschüsseln für die Weltraum-Kommunikation genutzt werden können:

  • Was ist eine Satellitenschüssel?
  • Wie werden Satellitenschüsseln für die Weltraum-Kommunikation genutzt?

Ziel der Mission
Der Roboter soll den Weg zur Satellitenschüssel finden und sie in eine aufrechte Position schieben.

Hier ist ein Lösungsbeispiel, wie die Mission erfolgreich abgeschlossen werden kann:

Video preview

Regeln der Mission
Es gibt fünf Regeln, die für alle Missionen der Weltraum-Expedition gelten. Stellen Sie sicher, dass alle Schülerinnen und Schüler diese Regeln kennen, bevor sie beginnen:

  • Der Roboter muss bei jeder Mission von der Basis starten.
  • Der Roboter muss zuerst die Basis verlassen und darf erst dann mit der Mission beginnen.
  • Der Roboter ist erfolgreich zur Station zurückgekehrt, wenn irgendein Bestandteil des Roboters die Linie der Basis an einer beliebigen Stelle überquert hat.
  • Während sich der Roboter außerhalb der Basis befindet, darf er nicht berührt werden.
  • Falls ihr euren Roboter berührt, während er sich außerhalb der Basis befindet und er dabei einen Gegenstand festhält, muss dieser Gegenstand an seine ursprüngliche Position zurückgelegt werden. In diesem Fall müsst ihr die Mission von vorn beginnen.

Abzeichen für die Mission
Es gibt vier verschiedene Abzeichen. Erklären Sie, dass jedes Team ein Abzeichen erhält und dass die Art des Abzeichens davon abhängt, wie gut sie die jeweilige Mission erfüllt haben. Im Abschnitt Leistungsbewertung unten finden Sie eine Beschreibung der Abzeichen für diese Mission.

Bautipps

Offene Aufgabe
Bei diesem Projekt können die Teams eigene Lösungen frei entwickeln. Helfen Sie den Teams mit diesen Fragen, Lösungsideen für die Mission zusammenzutragen:

  • Wie könnte der Roboter den Weg zur Kommunikationsstation finden?
  • Wie könnte der Roboter die Satellitenschüssel vorsichtig und präzise in eine aufrechte Position schieben?

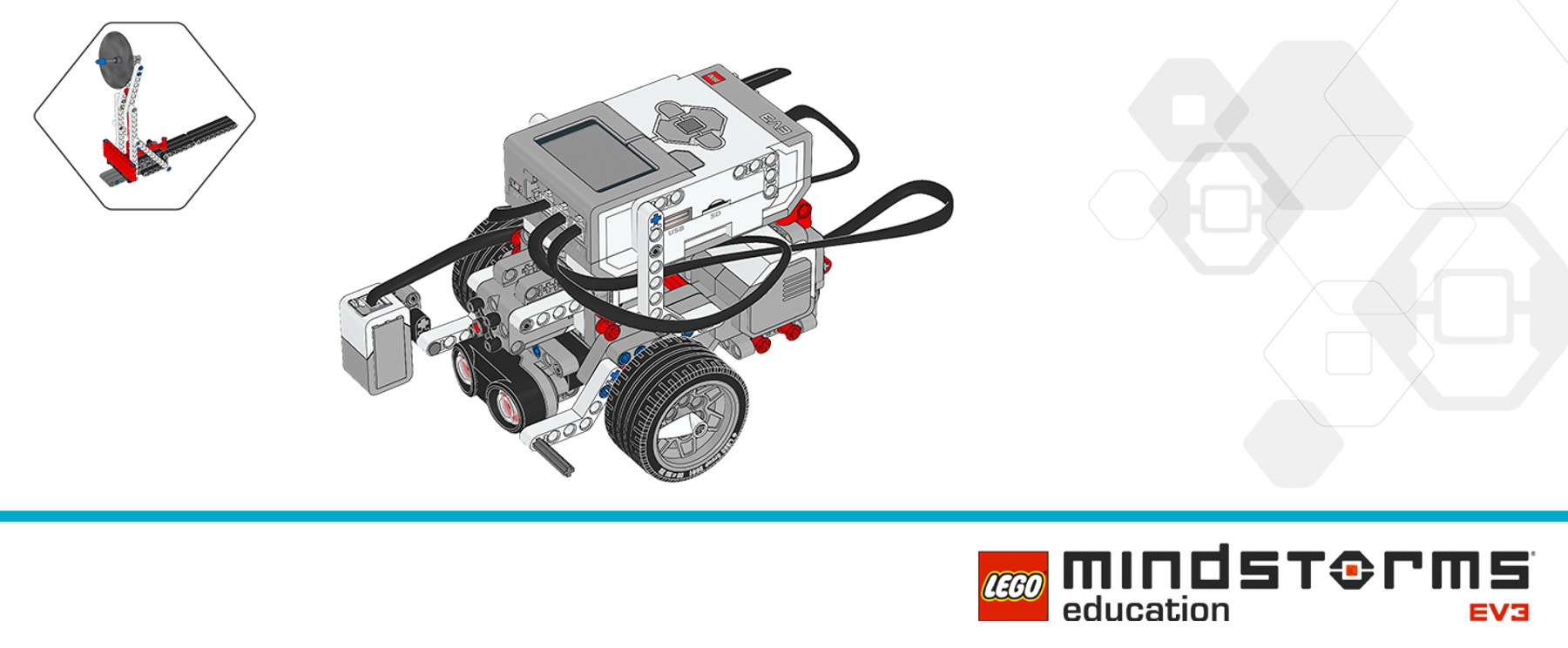

Lösungsbeispiel für die Mission

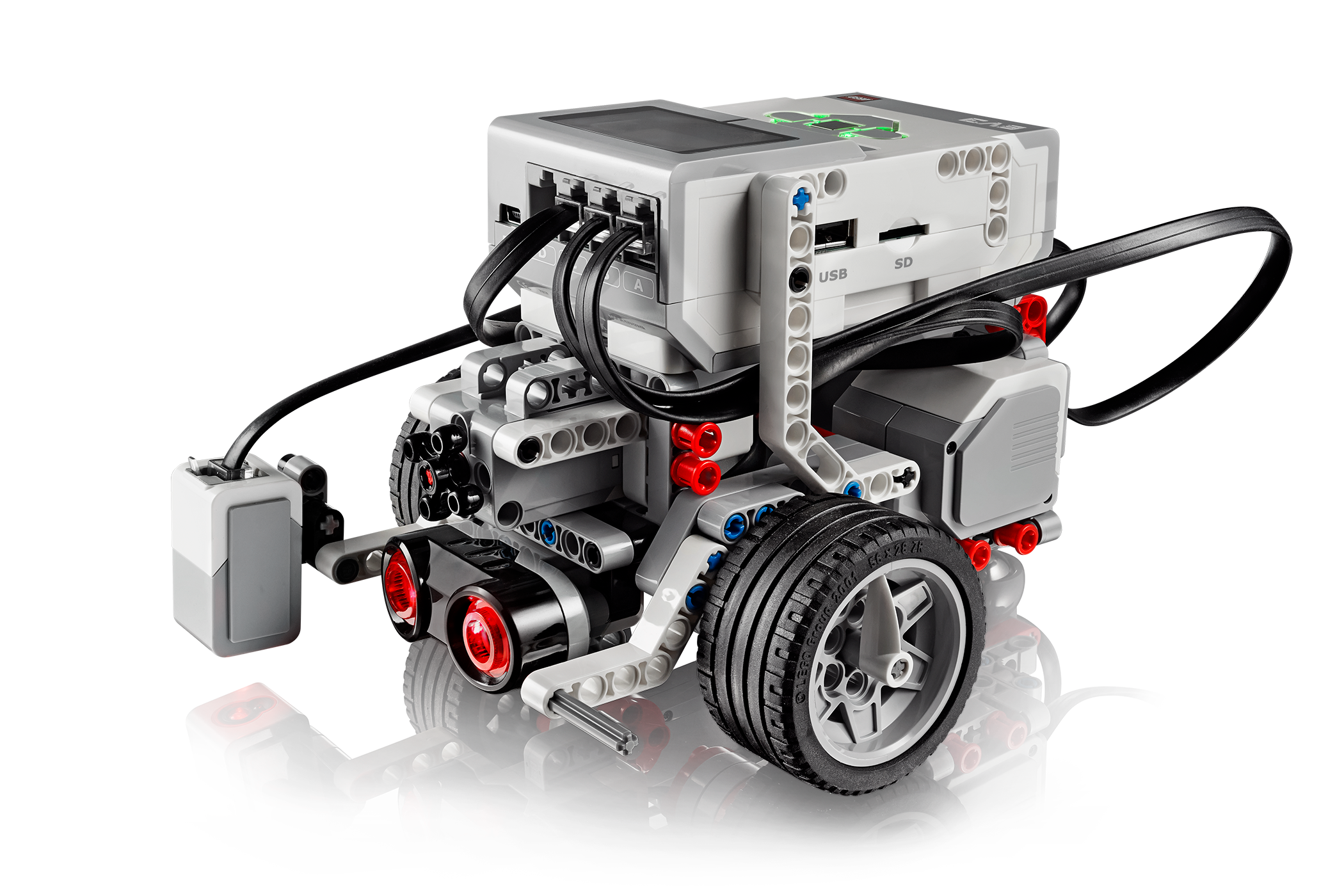

Das Lösungsbeispiel für die Mission besteht aus den folgenden Erweiterungen:

Ausführen der Mission

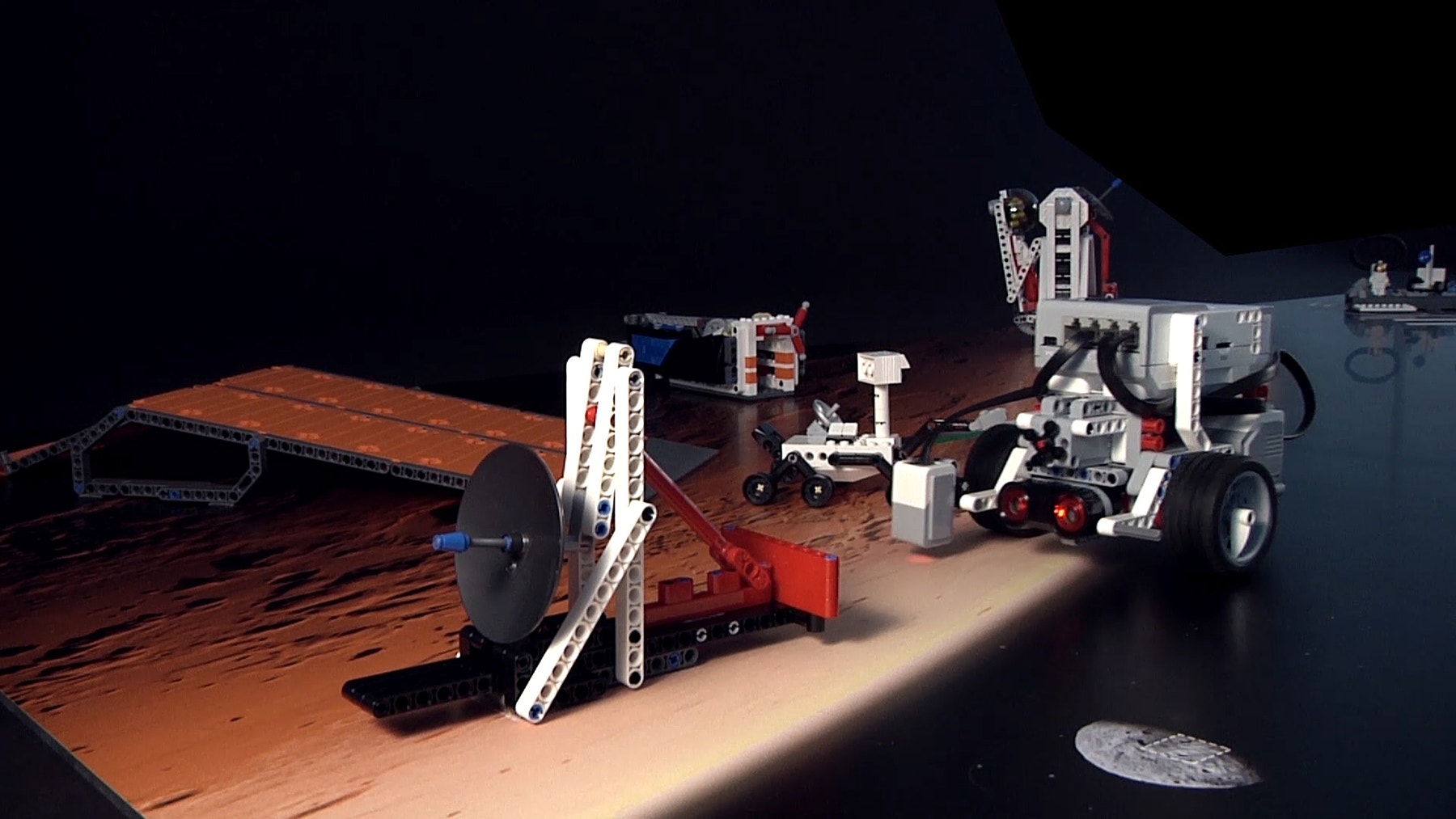

Setzen Sie die Kommunikationsstation zurück. Platzieren Sie das Modell aus dem Lösungsbeispiel an Ausgangsposition „1“ auf der Projektmatte und führen Sie die Mission aus.

Video preview

Problemsuche und -behebung
Damit der Roboter nicht zu stark gegen die Satellitenschüssel drückt, sollte der Ultraschallsensor verwendet werden, um die roten Strahlen zu erfassen. Benutzen Sie den Farbsensor im Modus „Stärke des reflektierten Lichts“, um den Standort des Roboters auf der Projektmatte zu erfassen. Falls der Farbsensor keine Farbänderungen auf der Projektmatte erkennt, versuchen Sie, den Sensor zu kalibrieren.

Programmiertipps

Beispielprogramm

Wichtig
Dieses Programm gilt speziell für das Modell aus dem oben beschriebenen Lösungsbeispiel. Aufgrund von Abweichungen in Bezug auf die Reibung, den Akkuladezustand, die Lichtverhältnisse und den Zustand der LEGO® Komponenten sind wahrscheinlich Anpassungen am Programm nötig. Bevor Sie das Programm verändern, probieren Sie jedoch zunächst, die Ausgangsposition des Roboters in der Basis etwas anzupassen.

Differenzierung

Um die Aufgabe zu vereinfachen, können Sie Folgendes tun:

  • Gemeinsam mit den Schülerinnen und Schülern herausfinden, wie man die Satellitenschüssel um eine bestimmte Strecke nach oben schiebt (d. h. nicht ab der Basis beginnen)
  • Die Teams die Aufgabe Objekte und Hindernisse in der Lerneinheit Roboter-Trainer vor dieser Mission bearbeiten lassen
  • Die Schülerinnen und Schüler einander helfen und gemeinsam lernen lassen

Um die Aufgabe anspruchsvoller zu gestalten, können Sie Folgendes tun:

  • Die Position der Kommunikationsantenne zufällig wechseln und die Teams ein Programm schreiben lassen, das auf diese Variable reagiert
  • Die Zeit zum Abschließen dieser Mission begrenzen
  • Die Teams dazu herausfordern, sowohl den Farb- als auch den Ultraschallsensor in dieser Mission zu benutzen
  • Die Konstruktionsmöglichkeiten einschränken (z. B. Anzahl an verfügbaren LEGO® Elementen begrenzen oder jedem LEGO Elementtyp einen Preis zuordnen und die maximalen „Kosten“ für den Roboter vorgeben)

Leistungsbewertung

Checkliste für Beobachtungen
Erstellen Sie eine geeignete Bewertungsskala, wie zum Beispiel:

  1. Erwartungen zum Teil erfüllt
  2. Erwartungen vollständig erfüllt
  3. Erwartungen übertroffen

Nutzen Sie die folgenden Kriterien, um den Lernfortschritt der Schülerinnen und Schüler zu beurteilen:

  • Sie haben einen Roboter entwickelt, der die Ziele der Mission erfüllt.
  • Sie haben kreative Lösungen gefunden und mehrere Lösungswege in Betracht gezogen.
  • Sie haben als Team zusammengearbeitet, um die Mission abzuschließen.

Abzeichen
Verleihen Sie die Abzeichen, je nachdem, wie gut jedes Team die Mission erfüllt hat.

  • Bronze: Der Roboter hat den Weg zur Satellitenschüssel gefunden und gegen sie gedrückt. Die Satellitenschüssel blieb aber nicht aufrecht stehen, weil der Roboter zu viel oder zu wenig Kraft aufgewendet hat.
  • Silber: Die Satellitenschüssel steht aufrecht, aber in einer niedrigen Position, weil der Roboter zu wenig Kraft aufgewendet hat.
  • Gold: Die Satellitenschüssel steht aufrecht.
  • Platin: Die Satellitenschüssel blieb aufrecht stehen und das Team hat die Missionsziele übertroffen, indem es sein Modell durch zusätzliche Funktionen oder Merkmale ergänzt hat.

Selbsteinschätzung:
Lassen Sie die Schülerinnen und Schüler ihre Leistung anhand der Abzeichen selbst beurteilen.

  • Bronze: Wir haben unter schwierigen Umständen unser Bestes gegeben.
  • Silber: Ein paar Sachen sind schiefgegangen, aber wir haben die Mission trotzdem bis zum Schluss ausgeführt.
  • Gold: Wir haben die Mission hervorragend abgeschlossen.
  • Platin: Wir haben nicht nur die Mission abgeschlossen, sondern auch eigene originelle und effektive Funktionen oder Merkmale zu unserem Modell hinzugefügt.

Erweiterung: sprachliche Ausdrucksfähigkeit

Um die sprachliche Ausdrucksfähigkeit zu fördern, können Sie Folgendes tun:

  • Lassen Sie die Teams eine Präsentation oder ein Video erstellen und darin die Merkmale und die Leistung des Roboters vorstellen.
  • Lassen Sie die Teams eine Präsentation ausarbeiten, in der sie einige der Merkmale ihres Programms erklären.

Hinweis: Die Erweiterung erfordert zusätzliche Zeit und verlängert die Aufgabe.
