Set de base MINDSTORMS EV3

Le robot de l’usine

Concevez et construisez des extensions pour la base motrice, et programmez-la pour accomplir deux tâches.

90 à 120 min.
Intermédiaire
Niveaux 6-8
lesson-header-1-6

Plan de cours

1. Préparer

  • Lisez la documentation destinée aux élèves dans l’application Salle de classe EV3.
  • Recueillez des informations sur les tâches que les robots autonomes sur roues effectuent dans les usines et les entrepôts.
  • Vous aurez besoin de ruban adhésif noir, de marqueurs, d’un mètre ruban et d’un objet volumineux pour créer le parcours dans l’usine.
  • Avant de commencer, il est recommandé d’avoir terminé les autres leçons de ce cours.
  • Pour cette leçon, les élèves devront avoir préalablement construit le modèle de base motrice. Cela prend environ 30 minutes.
  • Si vous ne disposez pas de séances de deux heures, planifiez ce cours sur plusieurs séances.

Partie A.

2. Éveiller (10 min)

  • Utilisez les idées évoquées dans la section Lancer une discussion ci-dessous pour engager une discussion en lien avec cette leçon.
  • Répartissez les élèves en binômes.

3. Explorer (35 min)

  • Demandez à vos élèves de réfléchir à des idées pour développer la base motrice, afin qu'elle saisisse le cuboïde pour le libérer au centre du cercle cible (la « zone de dépôt »).
  • Incitez-les à créer plusieurs prototypes, en explorant à la fois la construction et la programmation.
  • Accordez-leur suffisamment de temps pour construire et tester leurs solutions.

Partie B.

4. Expliquer (10 min)

  • Engagez une discussion sur les fonctionnalités clés nécessaires pour qu’un robot puisse suivre une ligne et s'arrêter devant un objet volumineux.

5. Enrichir (35 min)

  • Demandez à vos élèves de réfléchir à des idées pour développer la base motrice, afin qu'elle suive la ligne et s'arrête aussi près que possible de l’objet volumineux.
  • Laissez-les continuer à travailler sur leurs robots jusqu'à ce qu'ils soient prêts à relever le défi.
  • N'oubliez pas de prévoir un peu de temps pour tout ranger.

6. Évaluer

  • Commentez les performances de chaque élève.
  • Évaluez la créativité de leurs solutions et la façon dont chaque équipe a travaillé.
  • N’hésitez pas à utiliser les rubriques d'évaluation fournies.

Lancer une discussion

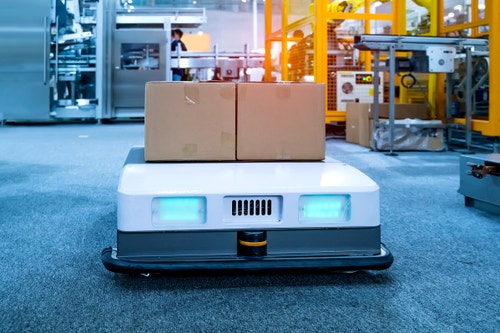

L'une des tâches des robots autonomes sur roues de l'usine LEGO® consiste à déplacer des boîtes entre les différents postes de travail. Ces robots entièrement autonomes trouvent même leur chemin jusqu’à la station de recharge lorsque leur batterie est faible ! Ils exécutent leurs tâches efficacement, sans heurter les murs, les gens ou d'autres robots.

engage-1-6

Lancez une discussion sur la façon dont la base motrice pourrait effectuer des tâches similaires à celles des robots de l'usine LEGO. Posez des questions pertinentes, telles que :

  • Pensez-vous que la base motrice pourrait être utilisée pour effectuer des tâches similaires à celles des robots de l'usine LEGO ?
  • Parmi toutes les extensions que nous avons vues, lesquelles seraient utiles pour ces tâches ?

Consignes du projet
Concevez et construisez des extensions pour la base motrice, et programmez-la pour accomplir deux tâches :

  • Saisir le cuboïde et le libérer le plus près possible du centre du cercle cible
  • Détecter et suivre la ligne, puis s'arrêter aussi près que possible de l’objet volumineux, sans le toucher

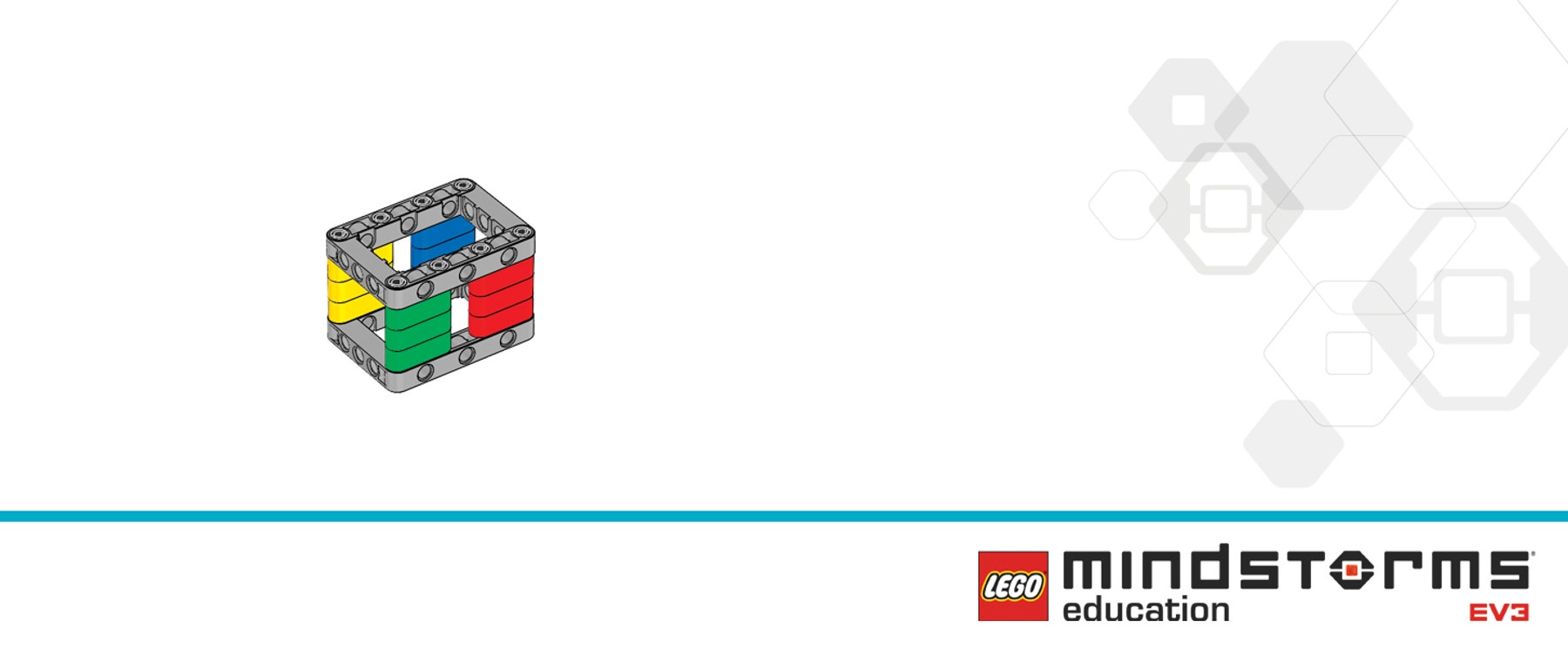

PDF-1-6-Cuboid-Cover

Astuces de construction

Solutions multiples
Ce projet est conçu de sorte que chaque équipe puisse imaginer sa propre solution. Posez les questions suivantes pour aider vos élèves à réfléchir à des idées répondant aux consignes du projet :

  • Comment le robot pourrait-il naviguer jusqu’au centre de la zone de dépôt ?
  • Comment faire pour que le robot cesse de suivre la ligne le plus près possible de l’objet volumineux ?

Mise en place du parcours
Pour tracer le parcours illustré ci-dessous, les élèves auront besoin de ruban adhésif noir, de marqueurs, d’un mètre ruban, du cuboïde et d’un objet volumineux, à placer à l’extrémité de la ligne noire. Les mesures données ne sont que des suggestions et ne doivent pas nécessairement être suivies à la lettre. Cependant, l'exemple et le programme de solution sont basés sur ces mesures.

set-up-factory-path

Utilisation du capteur gyroscopique
Le capteur gyroscopique doit être complètement immobile lors de la connexion à la brique EV3 et au démarrage de celle-ci. Si les valeurs d'angle du capteur gyroscopique changent alors que la base motrice est immobile, débranchez le capteur et rebranchez-le.

Astuces de codage

Programme de la solution

EV3 Classroom-Programs 1-6-solution fr-fr

Différenciation

Pour simplifier :

  • Aidez vos élèves à déterminer comment cesser de suivre la ligne lorsque l’objet volumineux est détecté.
  • Suggérez-leur de revoir les leçons précédentes de ce cours.
  • Autorisez-les à déplacer la base motrice vers l’objet volumineux sans suivre la ligne.
  • Encouragez l’apprentissage et l’entraide entre les élèves.

Pour aller plus loin :

  • Demandez à vos élèves de parcourir exactement 84 cm après avoir ramassé le cuboïde, puis d’utiliser le capteur gyroscopique pour orienter le robot vers le cercle cible.
  • Utilisez un ruban adhésif d'une autre couleur que celui utilisé pour la leçon Couleurs et lignes.

Opportunités d’évaluation

Checklist d’observation de l’enseignant
Créez un barème adapté à vos besoins, par exemple :

  1. Objectif partiellement atteint
  2. Objectif atteint
  3. Objectif dépassé

Utilisez les critères suivants pour évaluer la progression de vos élèves :

  • Concevoir un robot qui répond aux consignes du projet
  • Identifier des solutions créatives et envisager de multiples solutions
  • Travailler en équipe pour relever le défi

Auto-évaluation
Demandez à chaque élève de choisir le niveau qui représente le mieux ses performances.

  • Bronze : J’ai fait de mon mieux dans des conditions difficiles.
  • Argent : J'ai rencontré quelques obstacles en cours de route, mais j'ai quand même accompli l'une des tâches.
  • Or : J'ai accompli les deux tâches avec d'excellents résultats.
  • Platine : J'ai non seulement accompli les deux tâches, mais j'ai également ajouté des fonctionnalités originales et efficaces.
assessment-row

Extension Arts du langage

Pour intégrer des notions d’arts du langage :

  • Demandez à vos élèves de créer une présentation ou une vidéo soulignant les caractéristiques et les performances de leur robot.
  • Demandez-leur de créer une présentation expliquant les caractéristiques importantes de leur programme.

Remarque : cela étend la durée du cours.

Monde professionnel

Les élèves qui ont apprécié ce cours pourraient être intéressés par les secteurs professionnels suivants :

  • Technologies de l’information (programmation informatique)
  • Fabrication et ingénierie (pré-ingénierie)
  • Sciences, technologie, ingénierie et mathématiques (ingénierie et technologie)

Support pour l’enseignant

Les élèves vont :

  • Démontrer leurs compétences en résolution de problèmes

Ensemble de base LEGO® MINDSTORMS® Education EV3
Application Salle de classe EV3
Ruban adhésif noir
Marqueurs
Mètre ruban
Objet volumineux
Rapporteur (facultatif)
