BricQ Motion Prime

Żaglowóz

Czy żaglowóz może żeglować pod wiatr? Sprawdź, jak niewidoczne siły wpływają na ruch ciała i jak robią to na odległość.

30-45 min
Poziom średniozaawansowany
Klasy 5-8

Przygotuj się

  • Przejrzyj materiały dla uczniów online. Za pomocą projektora pokażesz je uczniom w czasie zajęć.
  • Upewnij się, że trzy zasady dynamiki Newtona zostały omówione podczas wcześniejszych zajęć.
  • Weź pod uwagę umiejętności wszystkich swoich uczniów, a także środowisko, z jakiego się wywodzą. Dostosuj zajęcia tak, by były przystępne dla wszystkich. Podpowiedzi znajdziesz w sekcji Zróżnicowanie poniżej.
  • Ustaw wiatraki na podłodze. Przed nimi powinno być ok. 3 m wolnego miejsca, po którym będą poruszać się żaglowozy. Kawałkiem taśmy zaznacz linię startową przed każdym z wiatraków (prostopadle do wiatraka).

Włącz się

(Cała klasa, 5 minut)

  • Obejrzyjcie film dla uczniów (dostępny tutaj lub w materiałach dla uczniów online).
  • Poprowadź krótką dyskusję o tym, jakie rodzaje sił poruszają żaglowozem.
  • Możesz zadać na przykład takie pytania:
    • Jakie siły działały na żaglówkę i latawiec, które widzieliście na filmie? (Siły pchające/ciągnące).
    • Jaka siła napędzała żaglówkę? (Żaglówka była popychana siłą wiatru).
  • W jakich sytuacjach żaglówka nie może pływać? (Jeśli wiatr wieje prosto na nią — żaglówka nie może płynąć prosto pod wiatr).
  • Powiedz uczniom, że będą budować żaglowóz i sprawdzać, jak siła wiatru wpływa na jego ruch.

Wymyśl

(Małe grupy, 30 minut)

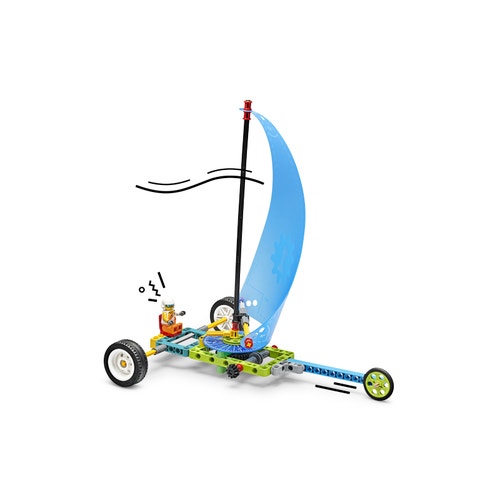

  • Uczniowie pracują w parach. Budują model „Żaglowóz ”. Budują na zmianę: jedna osoba szuka klocków, a druga je składa. Po zakończeniu każdego kroku zamieniają się rolami.
  • Pomoc w budowaniu znajdziesz w sekcji Wskazówki poniżej.
  • Wskaż uczniom trzy doświadczenia opisane w materiałach i rozdaj im arkusze do pracy.

Doświadczenie 1: Z wiatrem

  • Uczniowie ustawiają żaglowozy na linii startowej tyłem do wiatraków.
  • Włączają wiatraki, by przemieścić swoje żaglowozy z wiatrem (w linii prostej od wiatraków) i zaobserwować ich ruch. Żeby zoptymalizować ruch żaglowozów, mogą zmienić położenie żagla za pomocą małego koła zębatego. Kształt żagla można też zmienić, przesuwając czerwone tulejki.
  • Poproś uczniów o znalezienie kąta i kształtu żagla, przy których żaglowóz pojedzie najdalej.
  • Najlepszy kąt i kształt uczniowie zapisują w swoich arkuszach.

Doświadczenie 2: Wiatr boczny

  • Uczniowie ustawiają swoje żaglowozy na linii startowej pod kątem prostym (90 stopni), czyli prostopadle do wiatraków.
  • Włączają wiatraki i sprawdzają, czy żaglowozy przesuną się w bok. (Trzeba będzie ponownie dostosować kąt ustawienia żagla).
  • Poproś uczniów o znalezienie najlepszego kąta ustawienia żagla i zapisanie go w arkuszach.

Doświadczenie 3: Pod wiatr

  • Uczniowie ustawiają żaglowozy zaraz obok linii startowej przodem do wiatraków. Sprawdzają, który kąt ustawienia żagla umożliwi żaglowozowi przemieszczanie się „pod wiatr”, czyli w kierunku, z którego wieje wiatr. Za pomocą narzędzia do mierzenia kątów znajdującego się w ich zestawach mogą zmierzyć kąt między żaglowozem a linią startową. Po odpowiednich regulacjach żaglowóz może poruszać się pod wiatr, ale nie prosto na wiatraki.

Wytłumacz

(Cała klasa, 5 minut)

  • Zbierz uczniów i przedyskutujcie doświadczenia.
  • Możesz zadać na przykład takie pytania:
    • Jaki kąt sprawdził się najlepiej w każdym doświadczeniu?

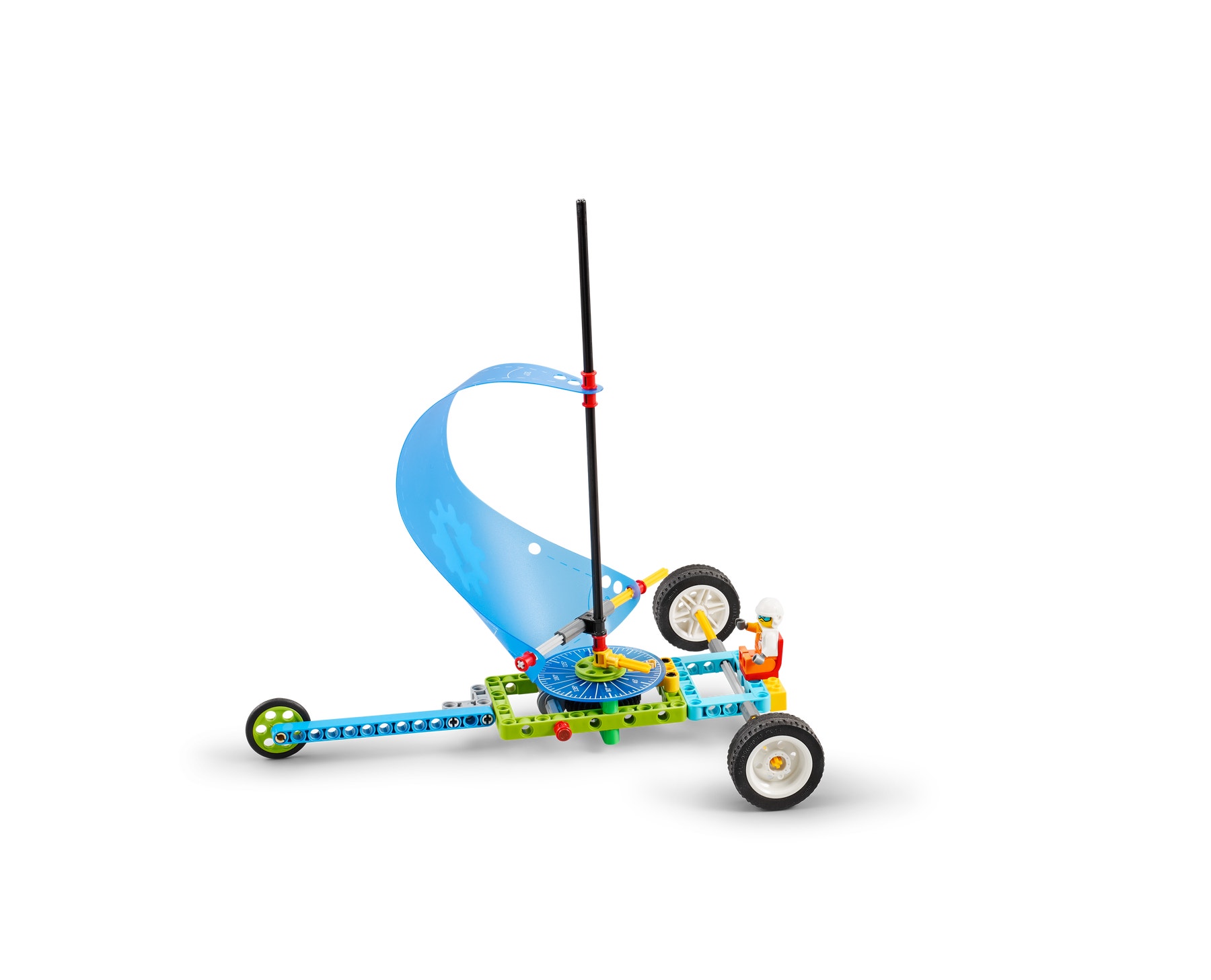

    • Jakie były ograniczenia? (Za duży wiatr pod złym kątem mógł wywrócić żaglowóz. Dlatego żeglarze refują żagle, by zmniejszyć ich powierzchnię i nie dopuścić do wywrócenia łodzi).
    • Dlaczego żaglowóz nie może poruszać się pod wiatr (w kierunku wiatraków) pod kątem większym niż 45 stopni? (Suma działających na nią wektorów sił spycha ją w kierunku, w którym wieje wiatr).

Weryfikuj

  • Jeśli masz na to czas, szczegółowo omów siły (wektory sił) działające na żaglowóz.
  • Daj uczniom czas na rozebranie modeli, posortowanie klocków i włożenie ich z powrotem do tacek, a także posprzątanie stanowisk pracy.

Ocena

(W czasie trwania zajęć)

  • Przekaż każdemu uczniowi opinię na temat jego pracy.
  • Zachęcaj uczniów do samooceny.
  • Aby uprościć ten proces, skorzystaj z podanych kryteriów oceny.

Lista kontrolna obserwacji

  • Zmierz biegłość uczniów w opisywaniu, jak różne siły wpływają na ruch ciała.
  • Przygotuj odpowiednią skalę. Na przykład:
    1. Wymaga pomocy
    2. Może pracować samodzielnie
    3. Może uczyć innych

Samoocena

  • Poproś uczniów o wybranie klocków, które ich zdaniem najlepiej reprezentują ich pracę:
    • Zielony: Z niewielką pomocą potrafię opisać, jak niewidoczna siła wpływa na ruch ciała.
    • Niebieski: Potrafię samodzielnie opisać, jak niewidoczna siła wpływa na ruch ciała.
    • Fioletowy: Potrafię opisać i wyjaśnić, jak niewidoczna siła wpływa na ruch ciała.

Opinie o pracy koleżanek i kolegów

  • Zachęć uczniów do oceny pracy ich kolegów i koleżanek poprzez:
    • Wzajemną ocenę pracy za pomocą powyższej skali z klocków.
    • Prezentowanie swoich pomysłów i konstruktywną dyskusję o nich.

Wskazówki

Wskazówki dotyczące modeli

  • Grupy powinny zacząć testować swoje modele, jak tylko skończą je budować. Mogą na zmianę testować modele i zmieniać ułożenie żagli, tak by każdy miał szansę wypróbować działanie modelu.
  • Do wszystkich prób należy używać TEJ SAMEJ prędkości wiatraka. Może to być dowolna prędkość.
  • Jeśli wiatrak jest za duży albo za mocny, odsuń go dalej od linii startowej. Przepływ powietrza można też zablokować częściowo jakimś meblem.
  • Jeśli wiatrak jest za mały, przysuń go bliżej modeli lub trzymaj go w ręce i przesuwaj za poruszającymi się modelami.

Zróżnicowanie

Jeśli chcesz, aby lekcja była łatwiejsza:

  • Poproś uczniów, by do każdego doświadczenia ustawili żagle pod kątem 90 stopni.

Jeśli chcesz, aby lekcja była trudniejsza:

  • Zachęć uczniów do zmiany trójkątnego kształtu żagla.
  • Poproś uczniów o wymyślenie, co zrobić, by żaglowóz poruszał się pod wiatr.

Rozszerzenia

(Uwaga: potrzebny będzie dodatkowy czas).
Aby poszerzyć zajęcia o rozwój umiejętności matematycznych, poproś uczniów o puszczenie żaglowozów pod kątem 60 stopni od linii startowej i obliczenie, jak daleko zajechały. W tym celu powinni policzyć, ile obrotów wykonały tylne koła, zanim się zatrzymały. Kąt i przebytą odległość mogą wykorzystać do obliczenia powierzchni powstałego w ten sposób trójkąta.

Średnica tylnego koła d = 43,2 mm
Obwód koła = (π x d = O)

II etap edukacyjny - Matematyka kl. VII-VIII pkt XIV.1

Wsparcie dla nauczyciela

Uczniowie:

  • Dowiedzą się, jak siła wiatru działająca na odległość wpływa na ruch ciała.
  • Poznają zależność między energią a siłami.
  • Zestaw LEGO® Education BricQ Motion Prime (po jednym zestawie na dwoje uczniów)
  • Taśma malarska
  • Średniej wielkości wiatraki elektryczne (najlepiej po 1 na 10 uczniów)

Fizyka
(Wymagania szczegółowe)

Uczeń:
I.2 wyodrębnia zjawisko z kontekstu, nazywa je oraz wskazuje czynniki istotne i nieistotne dla jego przebiegu;
I.3 rozróżnia pojęcia: obserwacja, pomiar, doświadczenie; przeprowadza wybrane obserwacje, pomiary i doświadczenia korzystając z ich opisów;
I.4 opisuje przebieg doświadczenia lub pokazu; wyróżnia kluczowe kroki i sposób postępowania oraz wskazuje rolę użytych przyrządów;
I.8 rozpoznaje zależność rosnącą bądź malejącą na podstawie danych z tabeli lub na podstawie wykresu; rozpoznaje proporcjonalność prostą na podstawie wykresu;
I.9 przestrzega zasad bezpieczeństwa podczas wykonywania obserwacji, pomiarów i doświadczeń.
II.1 opisuje i wskazuje przykłady względności ruchu;
II.3 przelicza jednostki czasu (sekunda, minuta, godzina);
II.4 posługuje się pojęciem prędkości do opisu ruchu prostoliniowego; oblicza jej wartość i przelicza jej jednostki; stosuje do obliczeń związek prędkości z drogą i czasem, w którym została przebyta;
II.6 wyznacza wartość prędkości i drogę z wykresów zależności prędkości i drogi od czasu dla ruchu prostoliniowego odcinkami jednostajnego oraz rysuje te wykresy na podstawie podanych informacji;
II.10 stosuje pojęcie siły jako działania skierowanego (wektor); wskazuje wartość, kierunek i zwrot wektora siły; posługuje się jednostką siły;
II.11 rozpoznaje i nazywa siły, podaje ich przykłady w różnych sytuacjach praktycznych (siły: ciężkości, nacisku, sprężystości, oporów ruchu);
II.12 wyznacza i rysuje siłę wypadkową dla sił o jednakowych kierunkach; opisuje i rysuje siły, które się równoważą;
II.13 opisuje wzajemne oddziaływanie ciał posługując się trzecią zasadą dynamiki;
II.14 analizuje zachowanie się ciał na podstawie pierwszej zasady dynamiki;
II.15 posługuje się pojęciem masy jako miary bezwładności ciał; analizuje zachowanie się ciał na podstawie drugiej zasady dynamiki i stosuje do obliczeń związek między siłą i masą a przyspieszeniem;
II.18.1 doświadczalnie ilustruje: I zasadę dynamiki, II zasadę dynamiki, III zasadę dynamiki,
II.18.2 doświadczalnie wyznacza prędkość z pomiaru czasu i drogi z użyciem przyrządów analogowych lub cyfrowych bądź oprogramowania do pomiarów na obrazach wideo,

Matematyka
(Wymagania ogólne)

I.1 Wykonywanie nieskomplikowanych obliczeń w pamięci lub w działaniach trudniejszych pisemnie oraz wykorzystanie tych umiejętności w sytuacjach praktycznych.
II.1 Odczytywanie i interpretowanie danych przedstawionych w różnej formie oraz ich przetwarzanie.
II.2 Interpretowanie i tworzenie tekstów o charakterze matematycznym oraz graficzne przedstawianie danych.
II.3 Używanie języka matematycznego do opisu rozumowania i uzyskanych wyników.
IV.1 Przeprowadzanie prostego rozumowania, podawanie argumentów uzasadniających poprawność rozumowania, rozróżnianie dowodu od przykładu.
IV.2 Dostrzeganie regularności, podobieństw oraz analogii i formułowanie wniosków na ich podstawie.

Technika
(Wymagania ogólne)

I.10 Projektowanie i konstruowanie modeli urządzeń technicznych z wykorzystaniem zestawów poliwalentnych.
II.2 Planowanie i wykonywanie pracy o różnym stopniu trudności.
II.3 Posługiwanie się rysunkiem technicznym, czytanie instrukcji słownej i rysunkowej podczas planowania i wykonywania pracy wytwórczej.
II.8 Wyszukiwanie informacji na temat możliwości udoskonalenia działania realizowanego wytworu.
II.14 Samoocena realizacji zaplanowanego wytworu technicznego.
III.5 Utrzymywanie ładu na stanowisku pracy. Przestrzeganie zasad bezpieczeństwa i higieny pracy.
V.2 Rozwijanie zainteresowań technicznych.
V.3 Przyjmowanie postawy twórczej, racjonalizatorskiej.

Język polski
(Wymagania ogólne)

II.4 Kształcenie umiejętności porozumiewania się (słuchania, czytania, mówienia i pisania) w różnych sytuacjach oficjalnych i nieoficjalnych, w tym także z osobami doświadczającymi trudności w komunikowaniu się.
II.5 Kształcenie umiejętności poprawnego mówienia oraz pisania zgodnego z zasadami ortofonii oraz pisowni polskiej.
III.2 Rozwijanie umiejętności wypowiadania się w określonych formach wypowiedzi ustnych i pisemnych.
IV.1 Rozwijanie szacunku dla wiedzy, wyrabianie pasji poznawania świata i zachęcanie do praktycznego zastosowania zdobytych wiadomości.
IV.2 Rozwijanie umiejętności samodzielnego docierania do informacji, dokonywania ich selekcji, syntezy oraz wartościowania.
IV.6 Rozwijanie umiejętności efektywnego posługiwania się technologią informacyjną w poszukiwaniu, porządkowaniu i wykorzystywaniu pozyskanych informacji.

Materiały dla uczniów

Arkusz dla ucznia

Download, view or share the student worksheet, either as an online HTML page or a printable PDF
