Conjunto Principal MINDSTORMS EV3

Comutador

Use o bloco de Comutação para tomar decisões dinâmicas com base nos sensores.

90-120 min.
Intermediário
6º ao 8º Ano do Ensino Fundamental
switch-connect

Construa

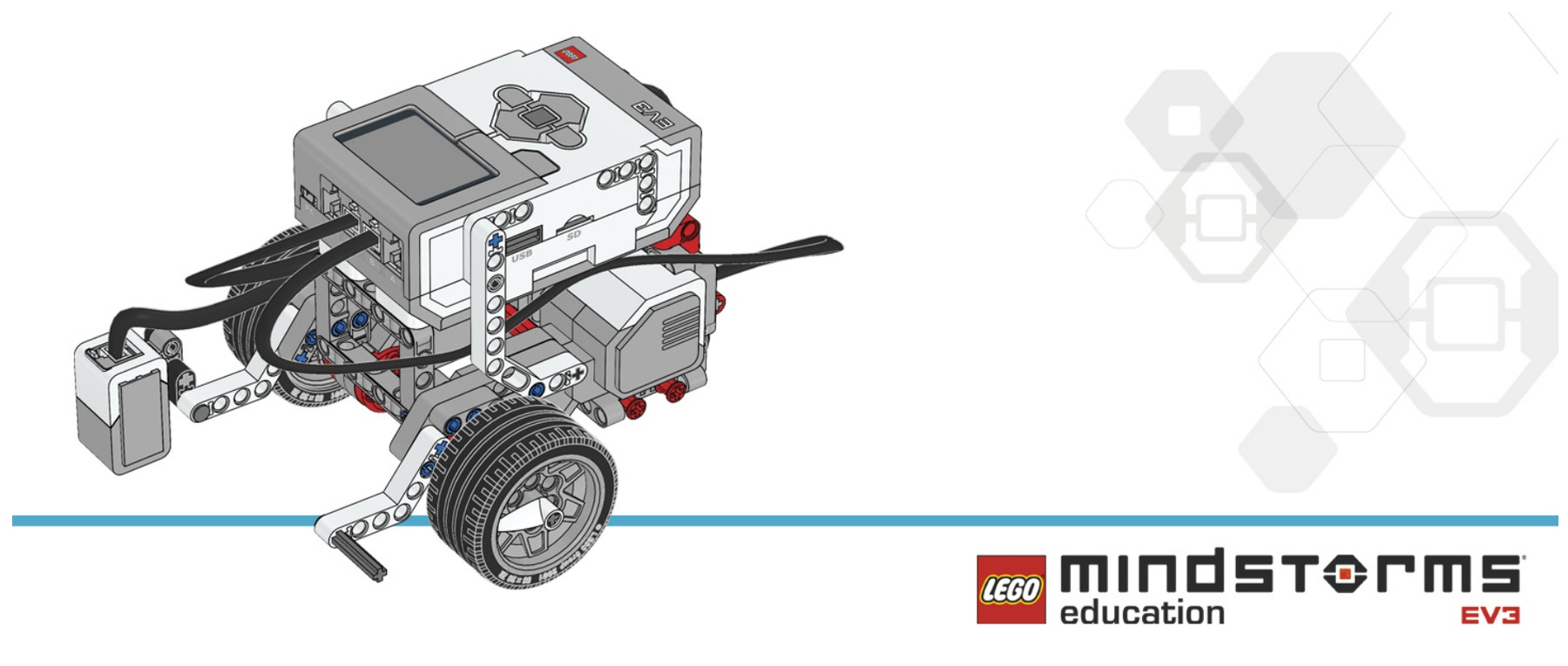

Construir o modelo da Base Motriz e o Módulo Para Baixo do Sensor de Cor.

ev3-robot-driving-base
ev3-robot-color-sensor-down

Teste

Recrie o programa mostrado e, a seguir, baixe e execute para testar.

Dica
O aplicativo de visualização da porta do Bloco EV3 também pode ser usado para visualizar leituras de sensores em tempo real.

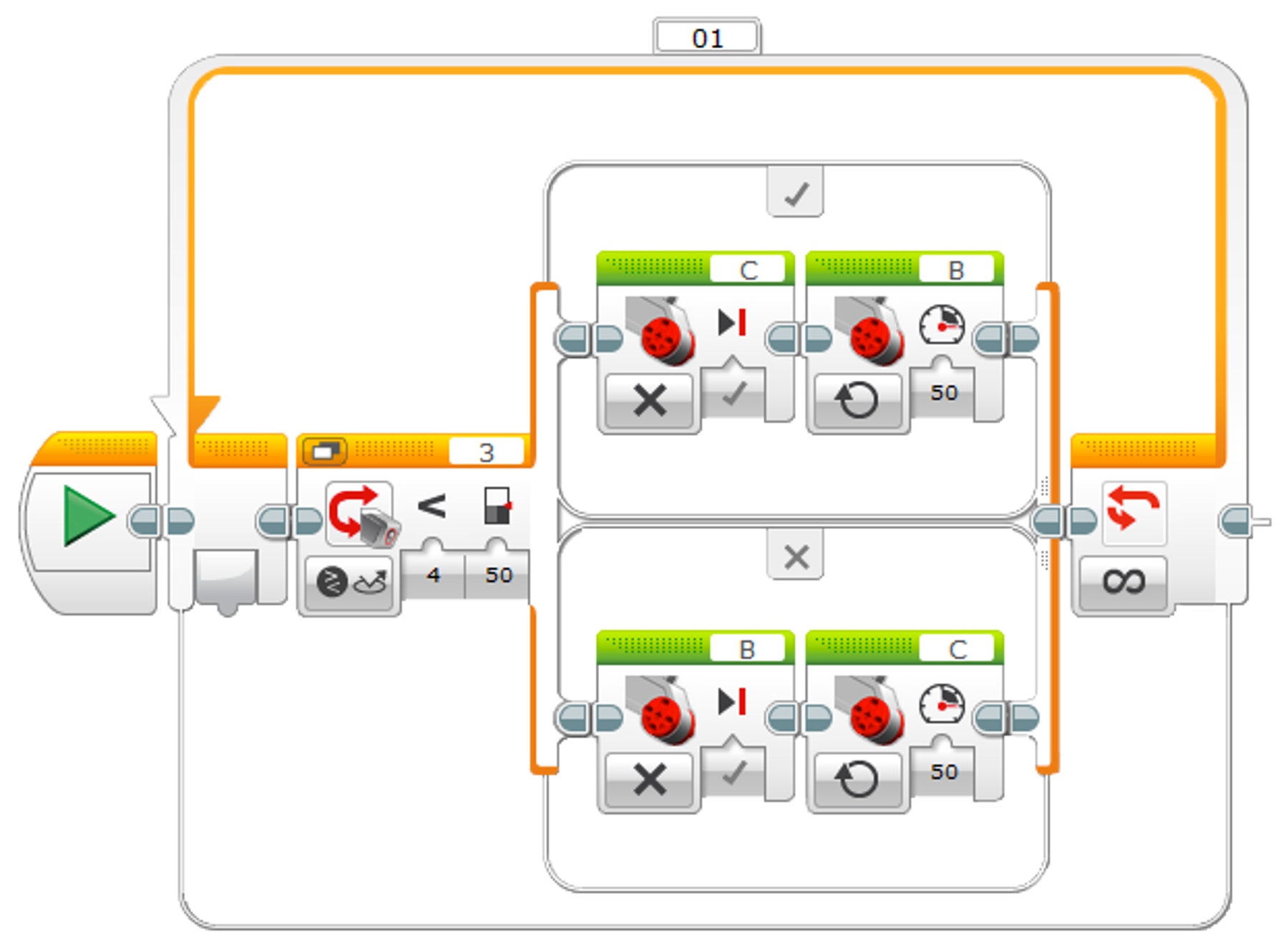

Switch_main

Resumo do Programa

Iniciar
Ciclo – Ilimitado
Comutação – Sensor de Cor – Comparar Intensidade da Luz Refletida
Intensidade[Menor que, 50]
Se Verdadeiro: Motor Grande C – Desligado
Se Verdadeiro: Motor Grande B – Ligado
Se Falso: Motor Grande B – Desligado
Se Falso: Motor Grande C – Ligado

Definindo um Limite

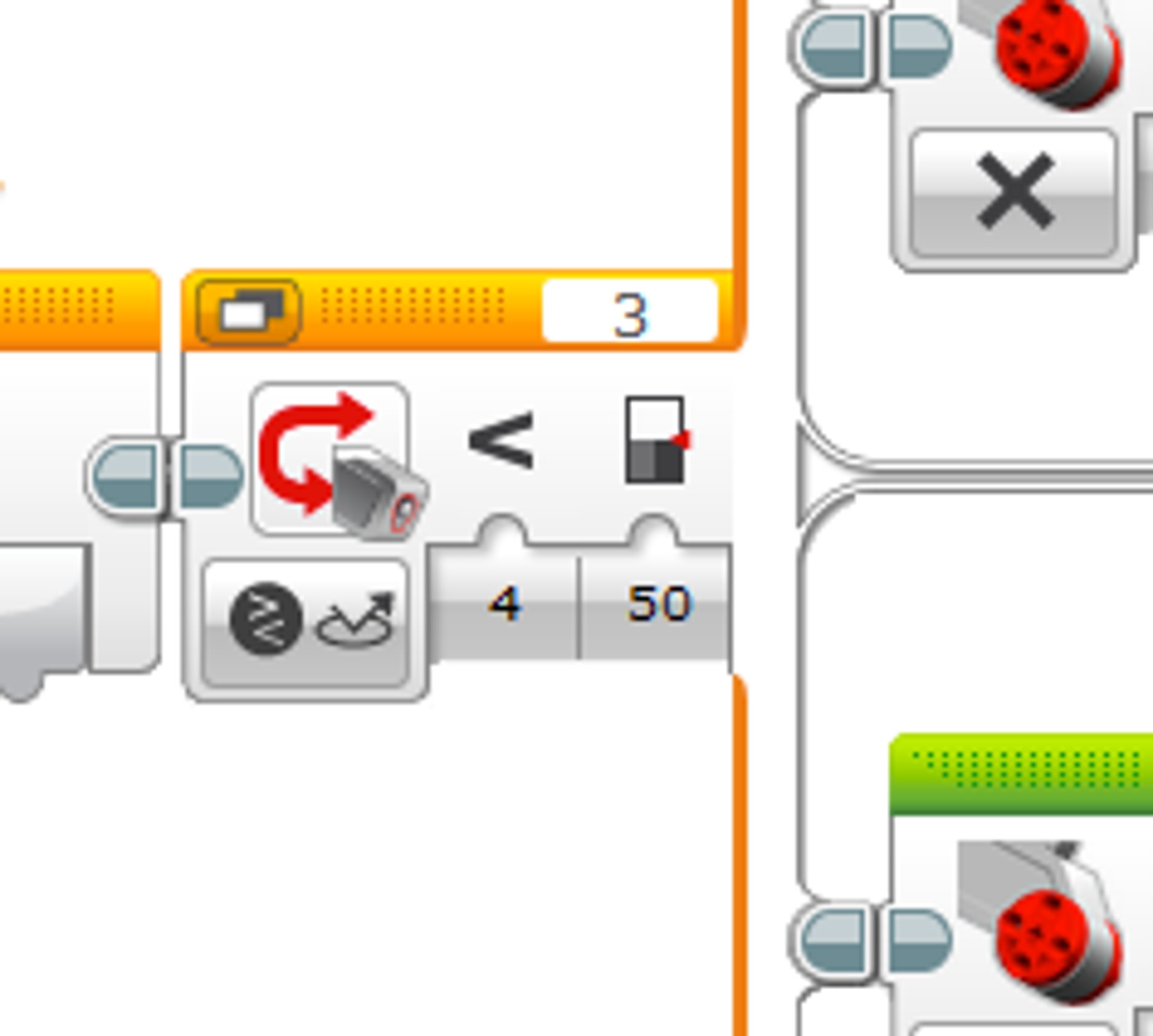

Nas páginas seguintes você irá medir os níveis de luz e escuridão a partir do Sensor de Cor e em seguida usar esses números para encontrar a média, que irá se tornar o limite de sensibilidade à luz do Sensor de Cor.

switch-exp1

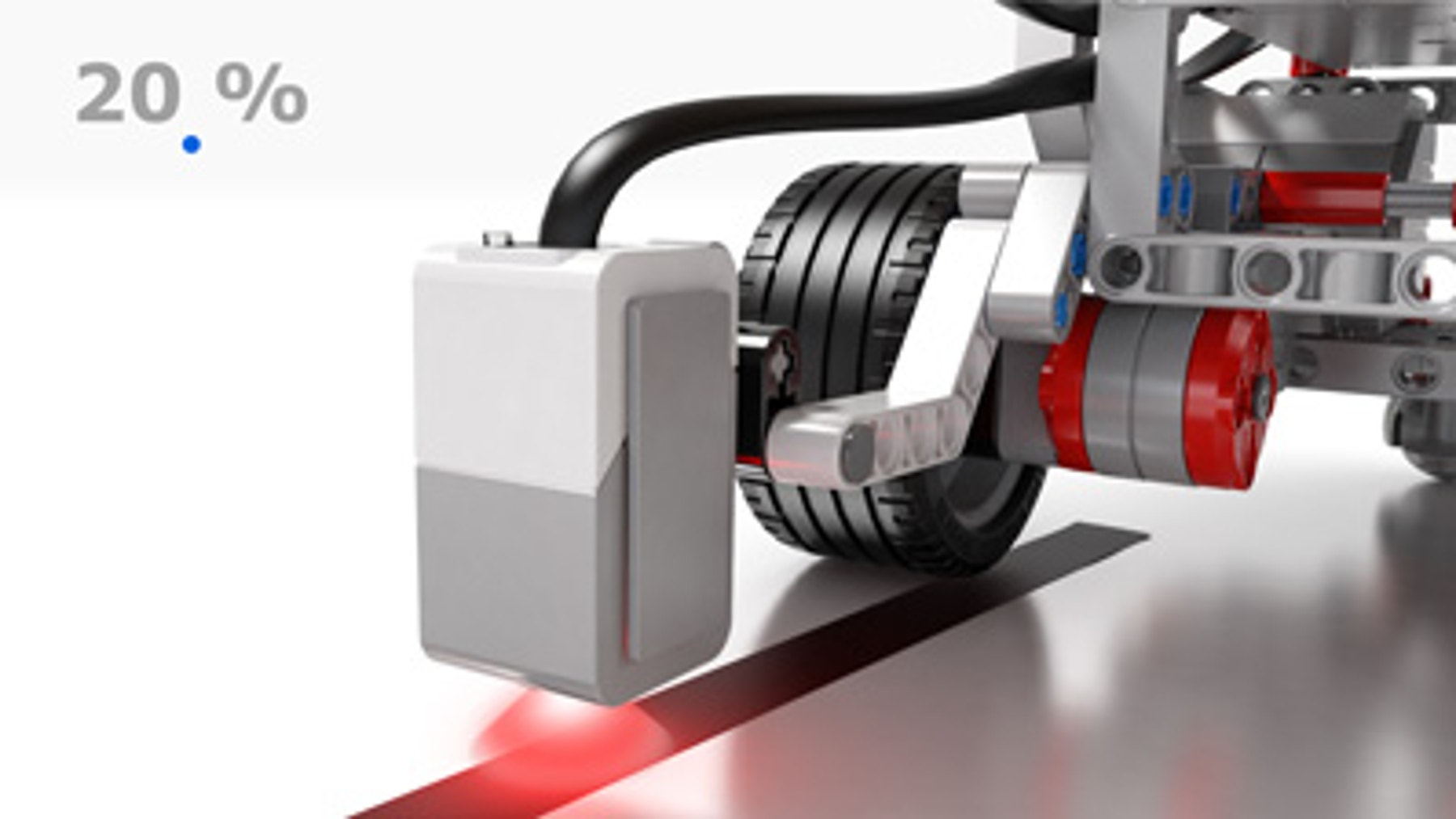

Primeiro, mova o Sensor de Cor sobre a linha escura.

switch-exp2

Em seguida, abra a Página de Hardware e anote o valor mostrado na Porta 3. Este é o valor mínimo (x).

switch-exp3

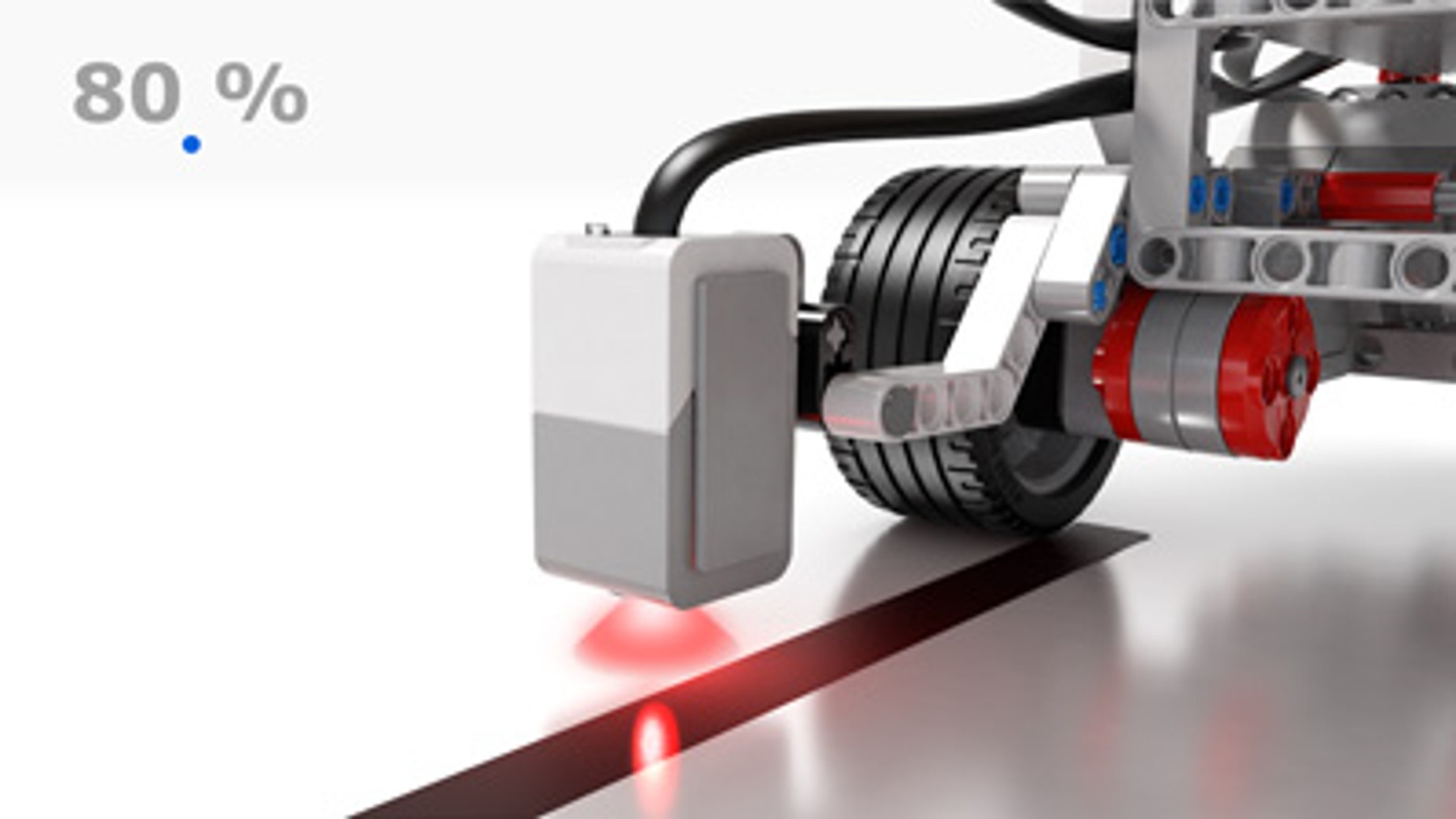

Agora, mova o Sensor de Cor para longe da linha escura.

switch-exp4

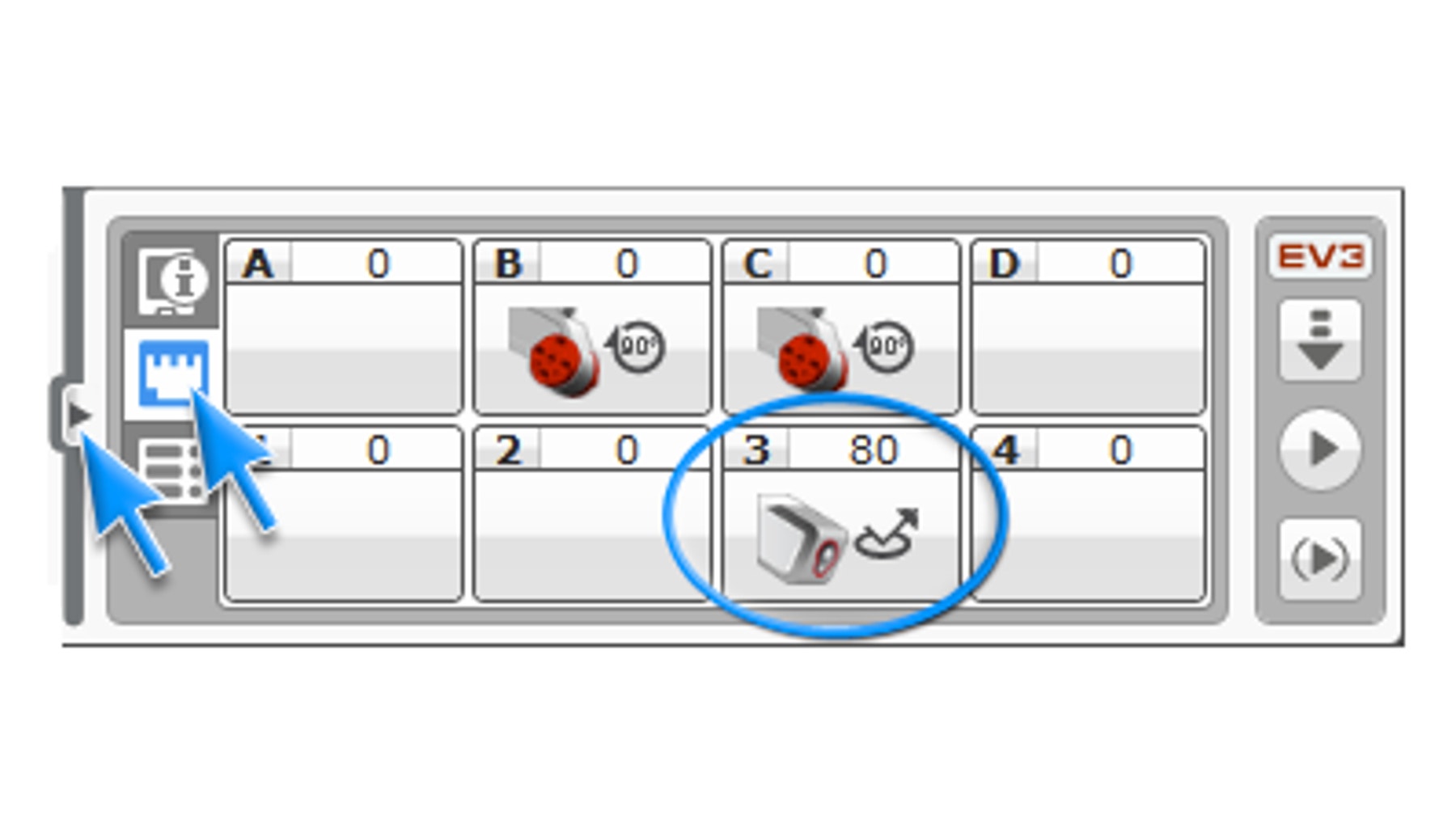

Anote o valor mostrado na Porta 3. Este é o valor máximo (y).

switch-exp5

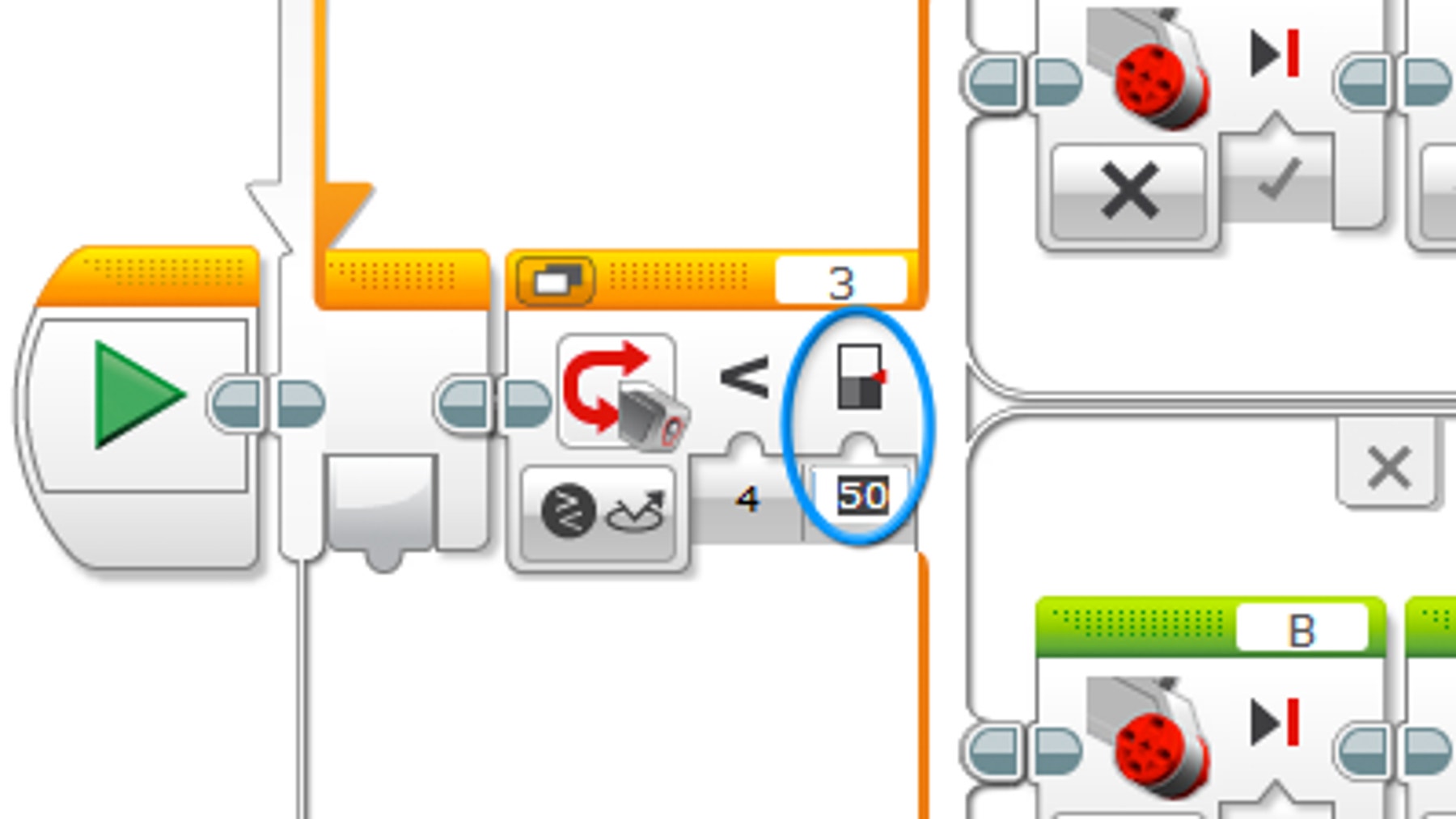

Para definir o limite, calcule a equação (x+y)/2 e insira o resultado no bloco Aguardar (seu valor pode ser diferente do exemplo mostrado).

switch-exp6

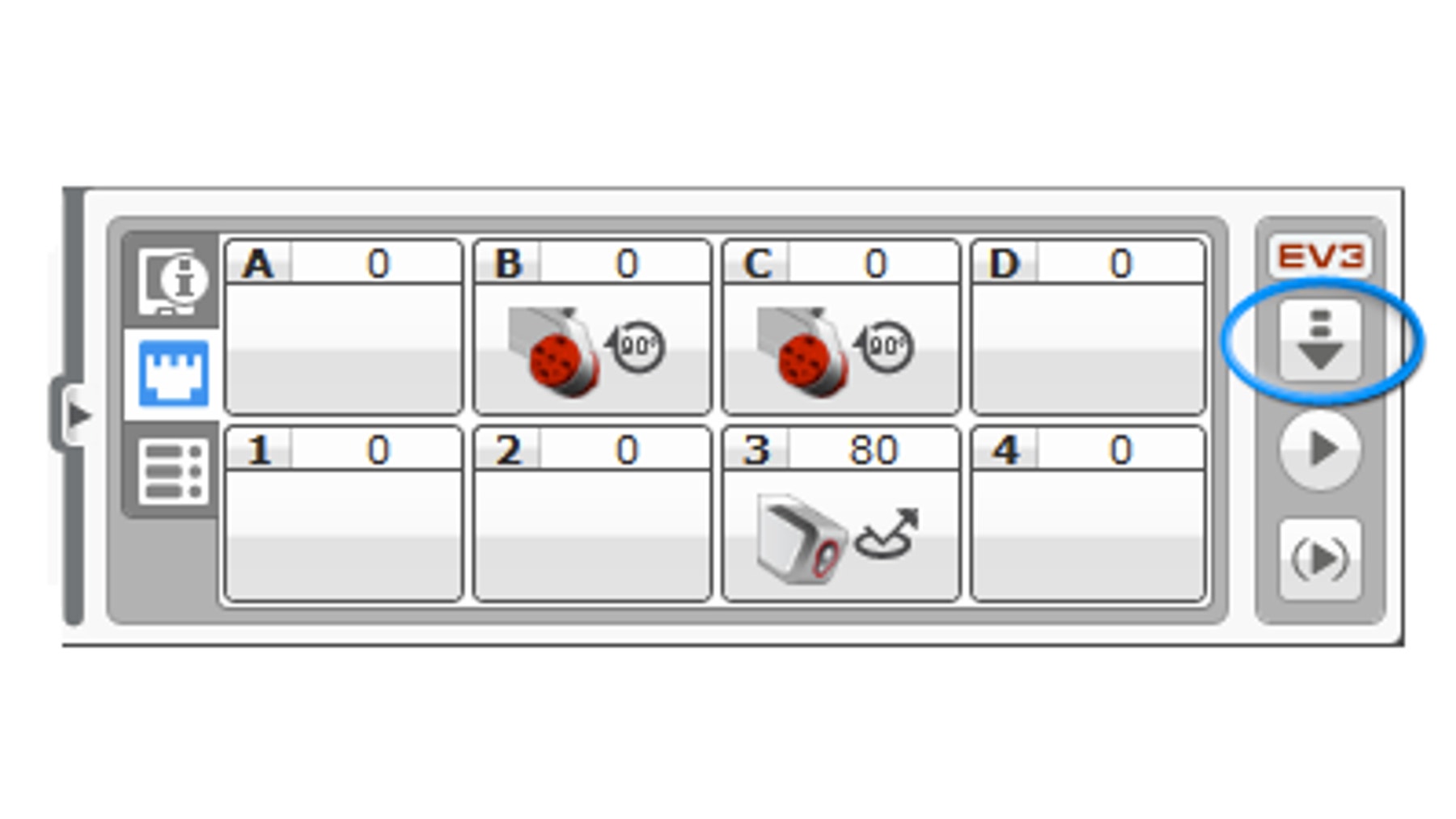

Em seguida, baixe o programa.

switch-exp7

Modifique

Agora é a sua vez! Teste se a sua Base Motriz funciona quando quiser seguir uma linha de cor mais clara! Se não, tente configurar o limite novamente.

Solução de Problemas
Em algum ponto, a luz do sensor refletindo fora da linha irá exceder o limite, fazendo com que a Base Motriz ande em círculo. Se isso ocorrer, altere o valor do limite.

Dica
Se a diferença entre os valores x e y for muito pequena, a linha não será detectada. Se isso ocorrer, tente recalibrar o sensor.

O que vem depois?

ModifyIt_0

Suporte ao Professor

Os alunos irão:
Use o bloco de Comutação para tomar decisões dinâmicas com base nos sensores.

Conjunto Principal LEGO MINDSTORMS EV3
Software EV3 ou App de Programção
