教育版 レゴ マインドストーム EV3 基本セット

岩のサンプルを持ち帰る

岩のサンプルまで走行し、回収して基地エリアに持ち帰ることができるロボットの設計、組み立て、プログラミングに取り組みます。

90~120分
基礎
小学校高学年・中高
lesson-header-3-6

レッスンプラン

1.準備

  • EV3 Classroom アプリの生徒用教材を読み、学習課題をよく理解しておきましょう。
  • 火星にある岩の概要と、科学者が岩のサンプルの分析から発見した事実について調べておきます。
  • 必要に応じて、アプリのロボットトレーナーユニットを学習するレッスンを計画しておきます。これにより、生徒が教育版レゴ® マインドストーム® EV3に慣れることができます。
  • このレッスンを完了するには、スペースチャレンジの8つのモデルを組み立て、チャレンジマットを準備しておく必要があります。
  • 2時間連続で授業を行うことができない場合は、このレッスンを数回に分けて行えるように授業計画を立ててください。

パート A.

2.興味付け (10分)

  • 「ディスカッションを活性化させる」セクションのアイデアを参考に、生徒のミッションへの関心を喚起します。
  • このミッションの目的とルール、達成メダルの獲得条件を説明します。
  • 生徒にチームを組ませます。

3.探求 (25分)

  • ブレインストーミングをさせ、このミッションを解決するアイデアを出してもらいます。
  • 複数のプロトタイプを制作し、本体の構造とプログラムの両方で複数のアイデアを試すよう促してください。
  • チームごとにモデルの組み立てとテストを行う時間を設けてください。

4.説明 (10分)

  • ロボットが岩のサンプルを回収し、基地エリアに持ち帰るのに必要な主な機能についてディスカッションを促します。

パート B.

5.仕上げ (45分)

  • 各チームにロボットを並ばせて、岩のサンプルを持ち帰るミッションに送り出す練習をしてもらいます。
  • 本番に挑戦する準備ができるまでロボットの制作を続けさせてください。
  • 清掃の時間も忘れずに確保してください。

6.評価

  • ミッションをどこまで攻略できたかに応じて、それぞれのチームに達成メダルを授与します。
  • 各チームのデザインの独創性とチームワークを評価します。
  • 評価の際は、以下に提示するルーブリックを参考にすると良いでしょう。

ディスカッションを活性化させる

火星の地表で収集された岩のサンプルの組成を分析すると、地層の歴史と変化を知ることができます。炭素や水素を含む有機分子は、生物学的プロセスや生命が存在した可能性に関連があるため、特に興味深い情報として注目されます。

engage-3-6

以下のような質問をして、火星で採集した岩のサンプルの分析からわかることについてディスカッションを促してください:

  • 火星の岩とは何ですか?
  • 岩のサンプルを分析すると何がわかるでしょうか?

ミッションの目的
ロボットを岩のサンプルまで走行させ、3点すべてを基地エリアに持ち帰ります。

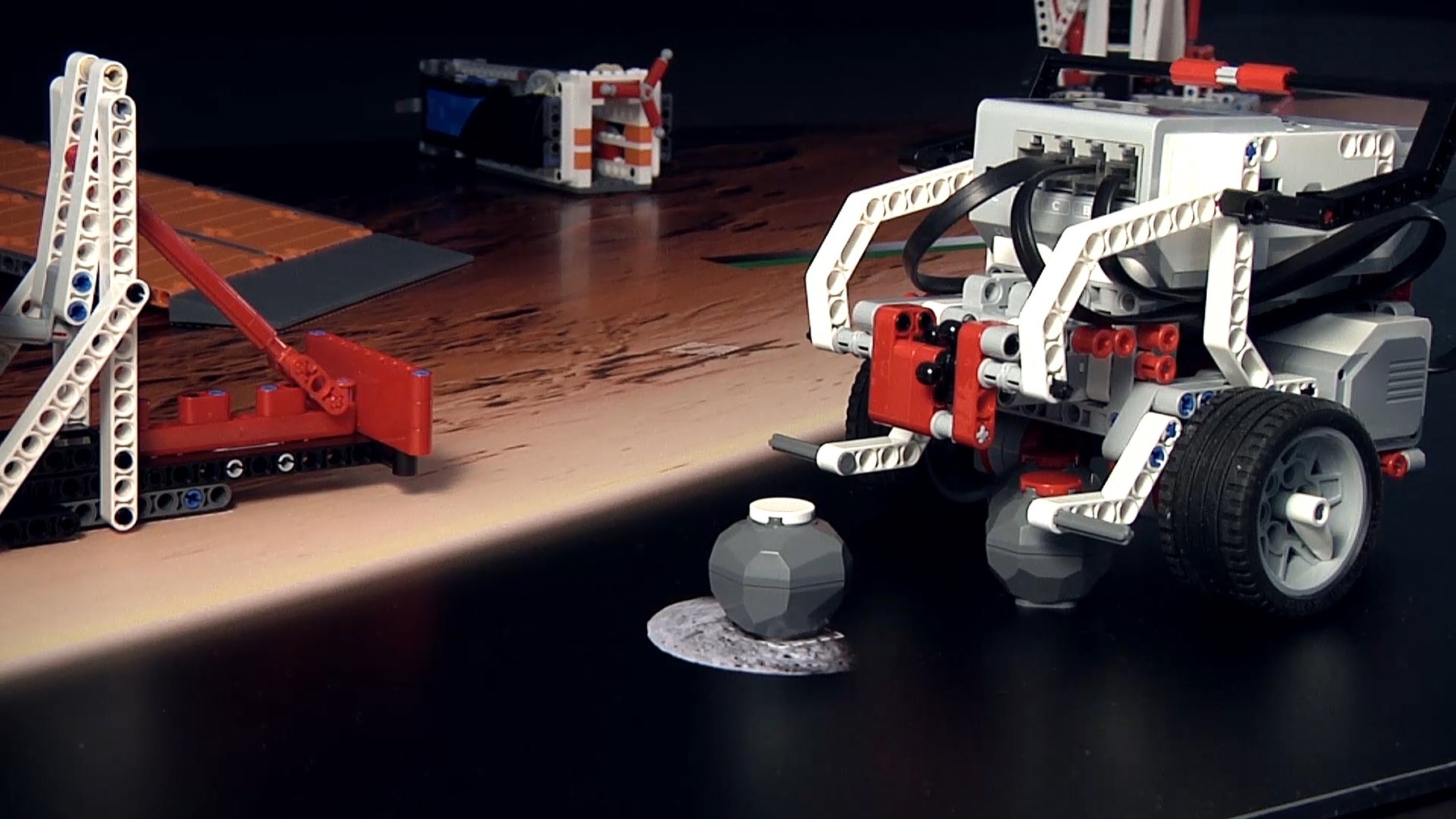

このミッションを完了できるミッション製作例です:

MCR-SV-3-4-Return-the-Rock-Samples-Cover

ミッションのルール
スペースチャレンジには、すべてのミッションに適用される共通ルールが5つあります。ミッションを始める前に生徒がよく理解していることを確認してください:

  • ミッションは必ず基地エリアからスタートします。
  • ロボットはミッションを始める前に基地エリアを出なければなりません。
  • ロボットの一部が基地エリアの境界線内に入った時点でロボットの帰還が成功したとみなされます。
  • ロボットが基地エリアから出ている間はロボットに触れることはできません。
  • ロボットが基地エリアから完全に出ており、物体を保持している時にロボットに触れた場合は、その物体を元の場所に戻し、ミッションをはじめからやり直すものとします。

ミッション達成メダル
達成メダルには4つのレベルがあります。ミッションをどの程度攻略できたかに応じて各チームに達成メダルが授与されることを説明します。このミッションにおける各達成メダルの条件については下の学習評価セクションを参照してください。

組み立てのヒント

オープンエンドの解決方法
このプロジェクトは、各チームが独自の解決方法を考えることができるようにデザインされています。以下のような質問をしてチームごとにブレインストーミングをさせ、このミッションを解決するためのアイデアを出してもらいましょう:

  • ロボットを3つの岩のサンプルまで走行させるにはどんな方法がありますか?
  • ロボットが岩のサンプルを慎重かつ正確に回収するにはどのタイプの電動ツールが使えるでしょうか?
solution-3-4and6

ミッション製作例
ミッション製作例は以下の拡張パーツで構成されています:

PDF-3-4and6-Solution-Cover

ミッションをスタートする
岩のサンプルを所定の位置に、製作例のモデルをチャレンジマットのスターティングポジション「2」に置き、ミッションをスタートします。回収装置モジュールがビデオと同じように配置されていることを確認してください。

MCR-SV-3-4-Return-the-Rock-Samples-Cover

ミッションのトラブルシューティング
3つある岩のサンプルを1回ですべて回収できる大きさのモジュールを組み立てるよう生徒に提案してください。

プログラミングのヒント

プログラム例

EV3 Classroom-Programs 3-6-solution ja-jp

個別化

学習に困る生徒が多い場合は、次のように学習方法を工夫してみましょう:

  • ロボットに慎重に計画された軌道の上を走行させて 岩のサンプル を回収させる方法を生徒と一緒に考える。
  • このミッションに挑戦する前に、生徒に ロボットトレーナー のレッスン 「つかんで放す」 を完了させる。
  • 生徒同士で教え合うよう促す。

この学習で物足りない場合は、次のように学習方法を工夫してみましょう:

  • 岩のサンプルの位置をランダムに入れ替え、赤い印がついた岩だけを回収するプログラムを作成するよう指示する。
  • ミッションに時間制限を設ける。
  • 使えるレゴ® パーツの数を制限するか、パーツの種類ごとに「価格」を決めてロボット1台当たりの「予算」を定め、設計に制約を加える。

学習評価

この学習におけるルーブリックの例
次のルーブリックを参考に、評価規準や判定基準を作成しましょう。
1.課題を部分的にこなした。
2.課題を十分にこなした。
3.期待を上回る達成度であった。

以下の成功基準を使用して、生徒の進度を評価します。

  • ミッションの条件を満たすロボットをデザインすることができた。
  • 独創的な解決方法を考え、複数の解決方法を検討することができた。
  • チームとして協力しながらミッションを完了することができた。

達成メダル
ミッションをどこまで攻略できたかに応じて、それぞれのチームに達成メダルを授与します。

  • ブロンズ:岩のサンプルを1つしか基地エリアに持ち帰ることができなかった。
  • シルバー:岩のサンプルを2つ以上基地エリアに持ち帰ることができた (往復した回数は問わない)。
  • ゴールド:岩のサンプルをすべて一度に回収して基地エリアに持ち帰ることができた。
  • プラチナ: 岩のサンプル をすべて一度に回収して基地エリアに持ち帰ることができた。また、ミッションの条件を超えた高度な機能をデザインに追加することができた。
assessment-row-space

自己評価
それぞれの生徒に、自分の成果に最もよくあてはまる達成メダルを選ばせます。

  • ブロンズ:厳しい条件下で全力を尽くすことができた。
  • シルバー:途中でいくつか失敗はあったが、なんとかミッションを完了させることができた。
  • ゴールド:ミッションを高い完成度で完了することができた。
  • プラチナ:ミッションを完了しただけでなく、自分たちで考えた効果的な機能をデザインに追加することができた。

国語の発展課題

言語能力の発達を促すために、生徒に以下のタスクに取り組んでもらいます:

  • ロボットの特徴と性能をまとめたプレゼンテーションまたはビデオを制作する。
  • 自分たちが作ったプログラムの重要ポイントを説明するプレゼンテーションを制作する。

注:これにより、さらに長い授業をすることができます。

職業適性

この授業を楽しむことができた生徒は、以下の進路について興味がある可能性があります。

  • コンピュータープログラミング
  • プレ・エンジニアリング
  • 科学、技術、工学及び数学(科学技術)

教師用サポート

学習内容:

  • スキルを応用してミッションを解決する

中学校
理科

  • 第1分野:(7)科学技術と人間
  • 第2分野:(6)地球と宇宙

技術・家庭

  • C エネルギー変換の技術:(2)エネルギー変換の技術による問題の解決
  • D 情報の技術:(1)生活や社会を支える情報の技術,(3)計測・制御のプログラミングによる問題解決

総合的な学習の時間

  • (3)探究的な学習に主体的・協働的に取り組むとともに,互いのよさを生かしながら,積極的に社会に参画しようとする態度を養う

高校
情報

  • 情報Ⅰ:(3)コンピュータとプログラミング,(4)情報通信ネットワークとデータの活用
  • 情報Ⅱ:(3)情報とデータサイエンス,(4)情報システムとプログラミング,(5)情報と情報技術を活用した問題発見・解決の探究

総合的な探究の時間

  • (3) 探究に主体的・協働的に取り組むとともに,互いのよさを生かしながら,新たな価値を創造し,よりよい社会を実現しようとする態度を養う

生徒用資料

生徒用ワークシート

Download, view or share the student worksheet, either as an online HTML page or a printable PDF
