Conjunto Principal MINDSTORMS EV3

Iniciar Lançamento

Projete, construa e programe um robô que possa navegar até o local de lançamento e pressione o botão de lançamento para lançar o Foguete e ativar o Posto Avançado de Marte.

90-120 min.
Intermediário
6º ao 8º Ano do Ensino Fundamental
lesson-header-3-8

Plano de aula

1. Preparar

  • Leia o material do aluno no Aplicativo EV3 Classroom.
  • Colete algumas informações sobre foguetes e como eles são lançados no espaço sideral.
  • Se você achar necessário, planeje algumas aulas para revisar a unidade Robô Treinador no aplicativo. Isso ajudará a familiarizar seus alunos com LEGO® MINDSTORMS® Education EV3.
  • Para completar esta aula, seus alunos terão que ter construído os oito modelos de Desafio Espacial e configurar o Tapete de Desafio.
  • Se você não tem bloco duplo de aula, planeje fazer essa aula em múltiplas sessões.

Parte A

2. Envolver (10 min.)

  • Use as ideias na seção Iniciar uma Discussão abaixo para envolver seus alunos em uma discussão relacionada a esta missão.
  • Explique o objetivo, as regras e as medalhas de conquistas desta missão.
  • Divida sua turma em equipes.

3. Explorar (25 min.)

  • Peça aos alunos que discutam ideias para resolver esta missão.
  • Incentive-os a criar vários protótipos, explorando a construção e a programação.
  • Dê algum tempo às equipes para que elas trabalhem de forma independente na construção e teste de suas soluções.

4. Explicar (10 minutos)

  • Facilite uma discussão sobre as principais funcionalidades que o robô deve ter para navegar até o local de lançamento e pressionar o botão de lançamento.

Parte B

5. Elaborar (45 min.)

  • Faça com que cada equipe pratique alinhando seu robô e enviando-o na missão de lançar o Foguete para o Posto Avançado de Marte.
  • Deixe-os continuar trabalhando em seus robôs até que estejam prontos para uma tentativa sob avaliação.
  • Não se esqueça de deixar um tempo para a limpeza.

6. Avaliar

  • Premie com medalhas de conquista com base em quão bem cada equipe resolveu a missão.
  • Avalie a criatividade da solução de cada equipe e o quão bem a equipe trabalhou em conjunto.
  • Você pode usar as rubricas de avaliação fornecidas para simplificar o processo.

Iniciar uma Discussão

A distância entre a Terra e Marte varia muito e eles estão mais próximos um do outro a cada 2 anos. Eles estão separados por cerca de 55 milhões de quilômetros, o que oferece uma oportunidade de lançamento conveniente. Um foguete que vai a Marte primeiro precisa atingir uma velocidade de escape de mais de 11 km/s para escapar da gravidade da Terra e depois embarcar na jornada para Marte, que leva aproximadamente 150 a 300 dias.

engage-3-8

Use estas perguntas para envolver seus alunos em uma discussão sobre como os foguetes são lançados no espaço sideral:

  • O que são foguetes espaciais?
  • Como eles são lançados?

Objetivo da Missão
O robô navega para o local de lançamento e pressiona o botão de lançamento. O Foguete é lançado e quando chega ao Posto Avançado de Marte, ele é ativado.

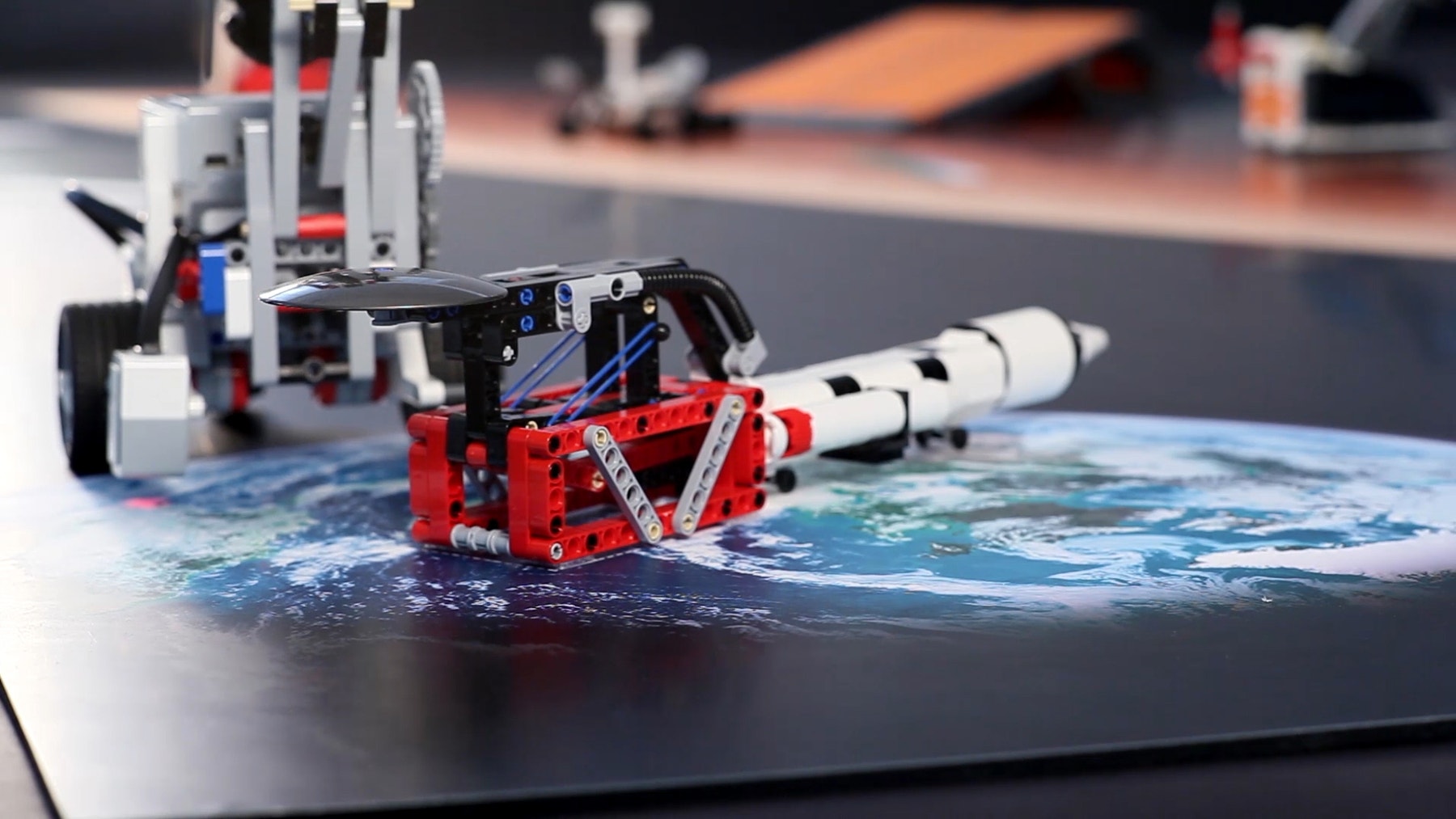

Aqui está um exemplo de solução de missão que completa esta missão:

MCR-SV-3-7-Initiate-Launch-Cover

Regras da Missão
Há cinco regras que se aplicam a todas as missões do Desafio Espacial. Certifique-se de que seus alunos saibam tudo o que precisarão antes de começar:

  • Seu robô deve sempre começar a missão a partir da área da base.
  • Seu robô deve deixar a área da base antes de realizar a missão.
  • Um "retorno de robô bem sucedido" ocorre quando qualquer parte do robô cruza qualquer parte da linha de área de base.
  • Você não pode tocar no seu robô enquanto estiver fora da área da base.
  • Se você tocar seu robô enquanto ele está completamente fora da área de base e ele está segurando um objeto, o objeto deve ser devolvido à sua posição original e você deve começar a missão novamente.

Medalhas de Realização da Missão
Existem quatro níveis de medalhas de realização. Explique que cada equipe receberá uma medalha de conquista com base em quão bem eles cumprem a missão. Consulte a seção Oportunidades de Avaliação abaixo para uma descrição das medalhas de realização para esta missão.

Ideias de Montagem

Soluções com final aberto
Este projeto foi criado para que toda equipe possa ter uma solução exclusiva. Use estas perguntas para ajudar as equipes a discutir ideias para resolver esta missão:

  • Quais são algumas das maneiras pelas quais o robô pode navegar até o local de lançamento?
  • Que tipo de mecanismo motorizado pode ser usado para pressionar o botão de inicialização?
solution-3-8

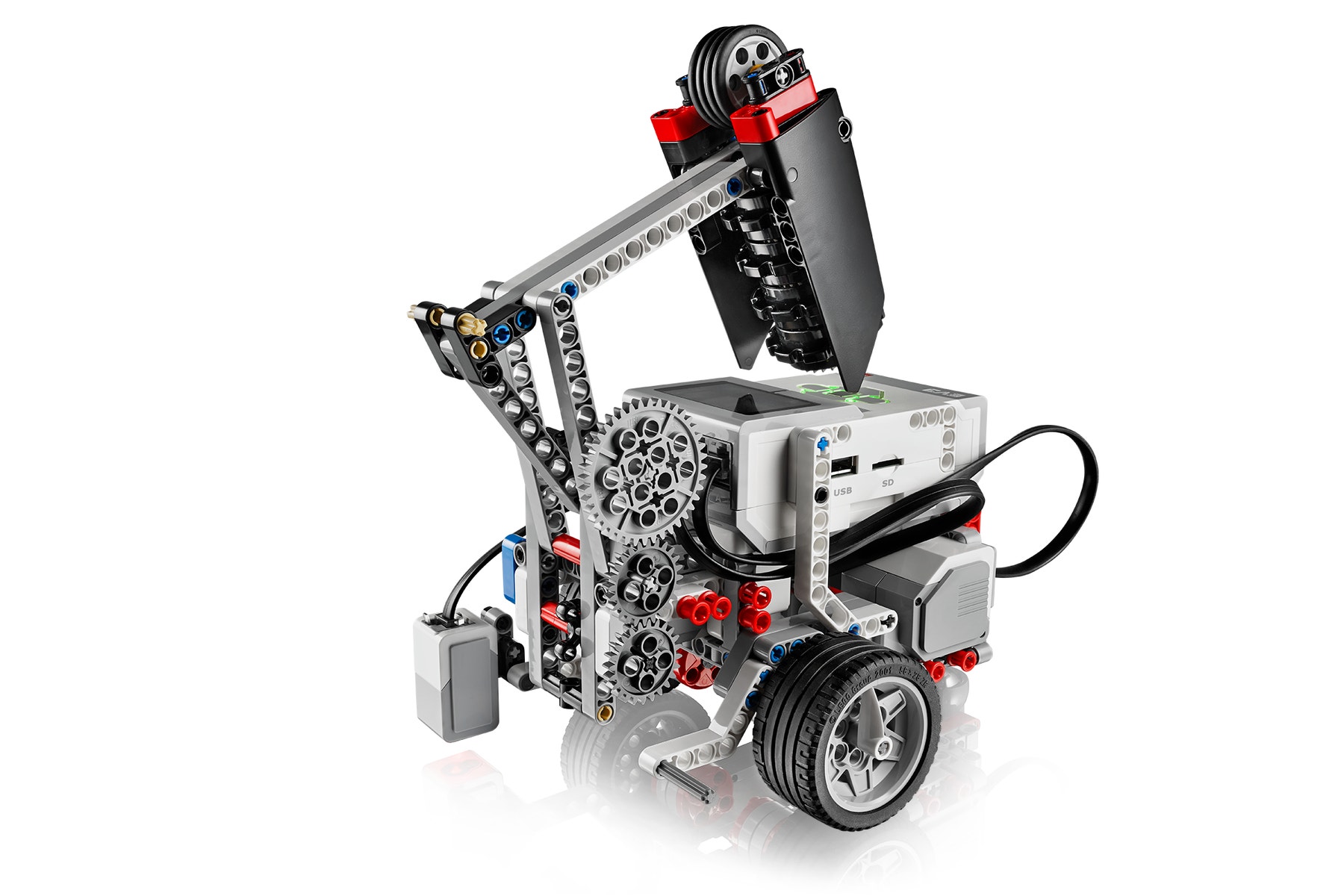

Exemplo de Solução de Missão
O exemplo de solução de missão é composto pelas seguintes extensões de solução:

PDF-3-8-Solution-Cover

Execute a Missão
Redefina oFoguete, Lançador e Posto Avançado de Marte. Coloque o modelo de solução de exemplo na posição inicial "2" no Tapete de Desafio e execute a missão. Verifique se o Módulo de Lançamento está posicionado conforme mostrado no vídeo.

MCR-SV-3-7-Initiate-Launch-Cover

Solução de Problemas da Missão
Use o Sensor de Cor no modo Intensidade de luz refletida para detectar a “Terra” no Tapete de Desafio. Para resultados consistentes, comece calibrando o Sensor de Cor usando as linhas em preto e branco que estão fora da área de base.

Dicas de Programação

Programa de Solução

EV3 Classroom-Programs 3-8-solution pt-br

Diferenciação

Simplifique esta aula:

  • Trabalhando lado a lado com seus alunos para ajudá-los a descobrir como atingir o Lançador com força suficiente para lançar o Foguete quando o robô estiver em posição
  • Tendo seus alunos concluído a aula Cores e Linhas na unidade Robô Treinador antes de tentar esta missão
  • Incentivando que os alunos aprendam entre si e ensinem uns aos outros

Leve esta aula a outro patamar:

  • Limitando o tempo que os alunos têm para resolver a missão
  • Desafiando os alunos a usar um Sensor de Cor para resolver esta missão
  • Adicionando restrições de projeto limitando o número de elementos LEGO ® disponíveis ou atribuindo um "preço" a cada tipo de elemento LEGO e um "custo" máximo por robô

Oportunidades de Avaliação

Lista de verificação de observação do professor
Crie uma escala que corresponda com suas necessidades, por exemplo:

  1. Concluído parcialmente
  2. Concluído completamente
  3. Objetivos excedidos

Use os seguintes critérios de sucesso para avaliar o progresso de seus alunos:

  • Os alunos projetaram um robô que atende aos requisitos da missão.
  • Os alunos criaram soluções criativas e consideraram múltiplas soluções.
  • Os alunos trabalharam juntos como equipe para concluir a missão.

Medalhas de Conquistas
Premie com uma medalha de conquista com base em quão bem a equipe resolveu a missão de desafio.

  • Bronze: A equipe lançou o Foguete conforme planejado, mas nenhuma parte chegou a Marte.
  • Prata: A equipe lançou o Foguete e chegou a Marte, mas não conseguiu ativar o posto avançado.
  • Ouro: A equipe lançou o Foguete e o posto avançado está ativado.
  • Platina: A equipe lançou o Foguete e o posto avançado está ativado. Eles também foram além dos requisitos da missão, adicionando funcionalidades ao seu projeto.
assessment-row-space

Autoavaliação
Peça a cada aluno que escolha a medalha de conquista que eles julgam melhor representar seu desempenho.

  • Bronze: Fizemos o melhor que pudemos em circunstâncias difíceis.
  • Prata: Tivemos alguns acidentes ao longo do caminho, mas ainda lutamos até o fim da missão.
  • Ouro: Cumprimos a missão com excelentes resultados.
  • Platina: Não só concluímos a missão, mas também adicionamos funcionalidades originais e eficazes ao nosso projeto.

Extensão da Área de Linguagens

Para integrar o desenvolvimento de habilidades da Área de Linguagens, peça para seus alunos:

  • Criarem uma apresentação ou um vídeo destacando as funcionalidades e desempenho de seu robô
  • Criarem uma apresentação explicando algumas funcionalidades importantes de seu programa

Nota: Isto tornará a aula mais longa.

Conexões de Carreira

Os alunos que gostarem desta aula podem estar interessados em explorar esses caminhos de carreira:

  • Tecnologia da informação (Programação de Computadores)
  • Fabricação e Engenharia (Pré-Engenharia)
  • Ciência, Tecnologia, Engenharia e Matemática (Engenharia e Tecnologia)

Suporte ao Professor

Alunos vão:

  • Demonstrar suas habilidades na resolução de uma missão

BNCC
EF06MA24
Resolver e elaborar problemas que envolvam as grandezas comprimento, massa, tempo, temperatura, área (triângulos e retângulos), capacidade e volume (sólidos formados por blocos retangulares), sem uso de fórmulas, inseridos, sempre que possível, em contextos oriundos de situações reais e/ou relacionadas às outras áreas do conhecimento.

BNCC
EF07MA29
Resolver e elaborar problemas que envolvam medidas de grandezas inseridos em contextos oriundos de situações cotidianas ou de outras áreas do conhecimento, reconhecendo que toda medida empírica é aproximada.

BNCC
EF69LP35
Planejar textos de divulgação científica, a partir da elaboração de esquema que considere as pesquisas feitas anteriormente, de notas e sínteses de leituras ou de registros de experimentos ou de estudo de campo, produzir, revisar e editar textos voltados para a divulgação do conhecimento e de dados e resultados de pesquisas, tais como artigo de divulgação científica, artigo de opinião, reportagem científica, verbete de enciclopédia, verbete de enciclopédia digital colaborativa , infográfico, relatório, relato de experimento científico, relato (multimidiático) de campo, tendo em vista seus contextos de produção, que podem envolver a disponibilização de informações e conhecimentos em circulação em um formato mais acessível para um público específico ou a divulgação de conhecimentos advindos de pesquisas bibliográficas, experimentos científicos e estudos de campo realizados.

BNCC
EF69LP36
Produzir, revisar e editar textos voltados para a divulgação do conhecimento e de dados e resultados de pesquisas, tais como artigos de divulgação científica, verbete de enciclopédia, infográfico, infográfico animado, podcast ou vlog científico, relato de experimento, relatório, relatório multimidiático de campo, dentre outros, considerando o contexto de produção e as regularidades dos gêneros em termos de suas construções composicionais e estilos.

Material do aluno

Planilha do Aluno

Baixe, visualize ou compartilhe como uma página HTML online ou um PDF para imprimir.
